Номер по Госреестру СИ: 59088-14
59088-14 Ротаметры
(VFB-67-SSV)
Назначение средства измерений:
Ротаметры VFB-67-SSV предназначены для измерений объемного расхода воздуха или кислорода в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Внешний вид.
Ротаметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149811
ID в реестре СИ - 372211
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Ротаметр, нет данных, VFB-67-SSV, VFA-21-SSV,
Производитель
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 288
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1911 от 2014.11.26 Об утверждении типов средств измерений (ГР 59088-14 - 30684-14)
№220 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оптика и фотоника" (ТК 296)
Наличие аналогов СИ: Ротаметры (VFB-67-SSV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dwyer Instruments, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78577-20 29.06.2025 |
Манометры дифференциальные показывающие, Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Ротаметры (VFB-67-SSV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 282 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭТАЛОН" (RA.RU.312790) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Ротаметры (VFB-67-SSV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус ротаметра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ротаметрам VFB-67-SSV-
1. ГОСТ 13045-81 «Ротаметры. Общие технические требования».
-
2. ГОСТ 8.143-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода газа в диапазоне от 1 х 10-6 до 1 х 102 м3/с».
-
3. Техническая документация DWYER Instruments, Inc., США.
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основное средство поверки: установка расходомерная поверочная УПСЖГ-200, (Госреестр № 28872-05), диапазон воспроизводимых расходов от 0,03 до 200 м3/ ч, пределы допускаемой относительной погрешности измерений объемного расхода газа не более ±0,2 %.
Изготовитель
DWYER Instruments, Inc., СШАP.O.BOX 373, MICHIGAN CITY, IN 46361, U.S.A
Tel: 219/879-80000
Fax: 219/872-9057
E-mail: info@dwyer-inst.com
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., д. 4
Тел: (495) 781-48-99
Принцип действия ротаметров основан на перемещении поплавка находящегося в конической ротаметрической трубке, под действием динамического напора потока воздуха, проходящего через ротаметр снизу вверх. При подъеме поплавка зазор между наибольшим диаметром конической части поплавка и внутренним диаметром конической трубки увеличивается, а перепад давления на поплавке уменьшается. Равновесие поплавка наступает, когда перепад давления становится равным силе веса поплавка, на единицу площади его поперечного сечения.
Измеряемым значением расхода, проходящего через ротаметры воздуха, является высота подъема поплавка, отсчитываемая по шкале ротаметров.
Корпус выполнен из акрилового пластика, клапан и поплавок - из нержавеющей стали, уплотнительные кольца из фторэластомера Viton. Ротаметры присоединяются к трубопроводу при помощи резьбы на нижнем и верхнем концах.
Общий вид ротаметра VFB-67-SSV показан на рисунке 1.

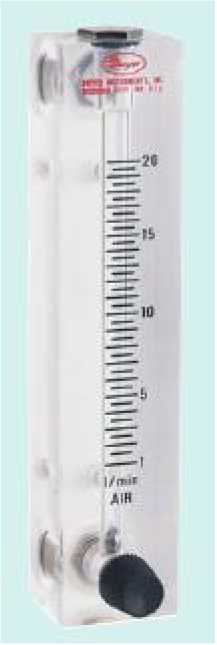

Рисунок 1 - Общий вид (фото) ротаметра VFB-67-SSV.
-
1. Ротаметр VFB-67-SSV 1 шт.
-
2. Паспорт 1 экз.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1.
|
Наименование характеристики |
Значение параметра |
|
Диапазон измерений расхода, м3/ч (л/мин) |
от 0,06 (1) до 1,2 (20) |
|
Тип резьбового соединения с трубопроводом |
коническая резьба, 1/8 дюйма |
|
Пределы допускаемой приведенной погрешности от верхнего предела измерений расхода, % |
±3 |
|
Вариация показаний, %, не более |
3 |
|
Минимальная цена делений шкалы, л/мин |
0,5 |
|
Максимальное избыточное давление в трубопроводе, МПа (бар) |
0,69 (6,9) |
|
Рабочие условия эксплуатации:
|
от минус 25 до плюс 40 от 5 до 95 от 84 до 106,7 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP54 |
|
Г абаритные размеры, мм, не более |
166х35х32 |
|
Масса, кг, не более |
0,25 |
|
Среднее время наработки на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
10 |
