Номер по Госреестру СИ: 59789-15
59789-15 Датчики газовые
(DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200)
Назначение средства измерений:
Датчики газовые DWYER модели CDW, CDD, CDT, CDTR, GSTA, СМТ200 предназначены для измерений объемной доли диоксида углерода, оксида углерода, оксида азота в воздухе рабочей зоны, температуры и относительной влажности окружающей среды, передачи измерительной информации внешним устройствам или сигнализации о превышении установленных порогов срабатывания.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "ЕВРОТЕХЛАБ" | Юридические лица | 4 | 4 | 1,00 |
| АО "ЕВРАЗ НТМК" | Юридические лица | 1 | 2 | 2,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| АО «ЕВРАЗ НТМК» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0ed50392-11d8-8647-6f3a-f042e8d28d1f | 59789-15 | 2022-04-11 | — | актуальная |
| 80cb250b-c33e-ae2f-c5f2-95f85a896b63 | 59789-15 | 2020-05-07 | 2022-04-11 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 11.04.2022
Срок свидетельства - 23.12.2024
Номер записи -
ID в реестре СИ - 372998
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
модели CDW, CDD, CDT, CDTR, GSTA, СМТ200, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200, DWYER мод. GSTA, мод. CTM200, мод. СМТ200, СМТ200
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кол-во поверок - 11
Выдано извещений - 4
Кол-во периодических поверок - 8
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№148 от 2015.02.06 Об утверждении типов средств измерений
№3240 от 2019.12.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2766 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроустановки зданий" (ТК 337)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 4 | 5 | 0 | 5 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МИЦ" (RA.RU.312901) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 1690 |
Датчики имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли диоксида углерода, оксида углерода, оксида азота в воздухе рабочей зоны, температуры и относительной влажности окружающей среды, передачи измерительной информации внешним устройствам или сигнализации о превышении установленных порогов срабатывания.
Встроенное программное обеспечение обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (оптического сенсора диоксида углерода, электрохимического датчика оксида углерода или диоксида углерода, датчиков температуры и относительной влажности);
- отображение результатов измерений на дисплее (при наличии);
- формирование выходного аналогового сигнала (для исполнения с аналоговым выходным сигналом);
- формирование релейного выходного сигнала (для исполнения с релейным выходным сигналом);
- самодиагностику аппаратной части датчика;
- автоматическую корректировку нулевых показаний для измерительного канала диоксида углерода.
ПО датчиков реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов, температуры, относительной влажности по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала (для исполнения с аналоговым выходным сигналом);
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения (для исполнения с релейным выходным сигналом);
4) непрерывную самодиагностику аппаратной части датчика.
Номер версии программного обеспечения выводится на дисплей при включении питания датчика (для исполнений, оснащенных дисплеем) либо указан на табличке, наклеенной на печатной плате датчика (для исполнений без дисплея).
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
|
Firmware CDW |
1.0 |
Недоступен * |
- |
|
Firmware CDD |
1.0 |
Недоступен * |
- |
|
Firmware CDT |
1.0 |
Недоступен * |
- |
|
Наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
|
Firmware CDTR |
2.6 |
Недоступен * |
- |
|
Firmware GSTA |
2.0 |
Недоступен * |
- |
|
Firmware СМТ200 |
1.0 |
Недоступен * |
- |
|
Примечания
| |||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты ПО датчиков DWYER моделей CDW, CDD соответствует уровню "А" по МИ 3286-2010, уровень защиты ПО датчиков моделей CDT, CDTR, GSTA, СМТ200 соответствует уровню "С" по МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
- «Датчики газовые DWYER модели CDW. Руководство по эксплуатации»;
- «Датчики газовые DWYER модели CDD. Руководство по эксплуатации»;
- «Датчики газовые DWYER модели CDT, CDTR (для настенного монтажа). Руководство по эксплуатации»;
- «Датчики газовые модели DWYER CDT, CDTR (для монтажа в газоход ). Руководство по эксплуатации»;
- «Датчики газовые модели DWYER GSTA. Руководство по эксплуатации»;
- «Датчики газовые модели DWYER СМТ200. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам газовым DWYER модели CDW, CDD, CDT, CDTR, GSTA, СМТ200
1 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
5 ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов.
6 ГОСТ Р 8.624-2006 Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Методика поверки.
7 Техническая документация фирмы «DWYER INSTRUMENTS Inc.», США.
- МП-242-1694-2013 «Датчики газовые DWYER модели CDW, CDD, CDT, CDTR, GSTA, СМТ 200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «16» октября 2013 г.;
- ГОСТ Р 8.624-2006 Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- ПНГ - воздух марки А по ТУ 6-21-5-82 в баллоне под давлением;
- стандартные образцы состава газовые смеси диоксид углерода - воздух (ГСО 3760-87, 9786-2011), оксид углерода - воздух (ГСО 3843-87, 3844-87, 3847-87, 9792-2011, 3850-87, 3854-87), диоксид азота - азот (ГСО 8370-2003) выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
- эталонный термометр 3-го разряда по ГОСТ 8.558-93 с ценой деления 0,1 оС для диапазона температур от 0 до 100 оС;
- генератор влажного газа ГВГ, модификаций ГВГ-01, ГВГ-02 по ШДЕК.418313.900ТУ, диапазон воспроизведения относительной влажности от 1 до 98 %, пределы допускаемой абсолютной погрешности ± 1%.
Лист № 7 Всего листов 7
Датчики газовые DWYER модели CDW, CDD, CDT, CDTR, GSTA, СМТ200 (далее - датчики) представляют собой стационарные приборы непрерывного действия.
Принцип действия датчиков:
- по измерительному каналу диоксида углерода - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации;
- по измерительному каналу оксида углерода, диоксида азота - электрохимический, основанный на измерении электрического тока, возникающего в электрохимической ячейке при взаимодействии с молекулами определяемого компонента;
- по измерительному каналу температуры - резистивный;
- по измерительному каналу относительной влажности - полупроводниковый.
Конструктивно датчики выполнены одноблочными в пластмассовом корпусе. Датчики моделей CDT и CDTR выпускаются в исполнениях для настенного монтажа (Wall Mount) и для монтажа в газоходах (Duct Mount).
Перечень моделей датчиков и их основные особенности указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Модель | |||||
|
CDW |
CDD |
CDT/CDTR Wall Mount |
CDT/CDTR Duct Mount |
GSTA |
CMT200 | |
|
Дисплей |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
|
Способ установки |
На стену |
В газоход |
На стену |
В газоход | ||
|
Выходной сигнал |
0-10 В |
4-20 мА 0-5 В 0-10 В |
4-20 мА 0-5 В 0-10 В
|
4-20 мА 2-10 В | ||
|
Опции |
CDW CDW-LED |
CDD (4” зонд) CDD-LP (8” зонд) |
-LCD (дисплей, только Wall Mount) -RLY (реле) -NBC (без кнопок, только Wall Mount) |
GSTA-С (оксид углерода) GSTA-N (диоксид азота) | ||
|
Наименование характеристики |
Модель | |||||
|
CDW |
CDD |
CDT/CDTR Wall Mount |
CDT/CDTR Duct Mount |
GSTA |
CMT200 | |
|
Степень защиты корпуса по ГОСТ 14254-96 (код IP) |
IP20 |
IP30 |
IP20 |
IP30 |
IP30 |
IP30 |
Способ отбора пробы диффузионный.
Датчик обеспечивает выполнение следующих основных функций:
- непрерывное измерение объемной доли определяемого компонента в воздухе;
- отображение результатов измерений и самодиагностики на дисплее (только при наличии дисплея);
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА или напряжения (0-5) В, (0-10) В, (1-5) В, (2-10) В (в зависимости от исполнения);
- переключение контактов реле (для исполнений с релейным выходным сигналом).
Датчик имеет общепромышленное исполнение и должен размещаться в невзрывоопасных зонах помещений и наружных установок.
Внешний вид датчиков приведен на рисунках 1 - 6.

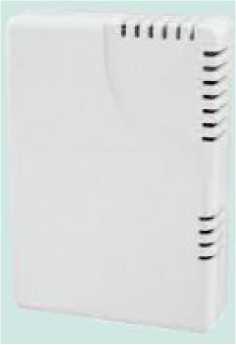

Рисунок 1 - Датчик CDW
и 2)Гг‘ч-
J4. )_)
О
О
о

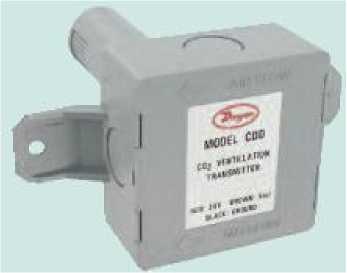

Рисунок 2 - Датчик CDD

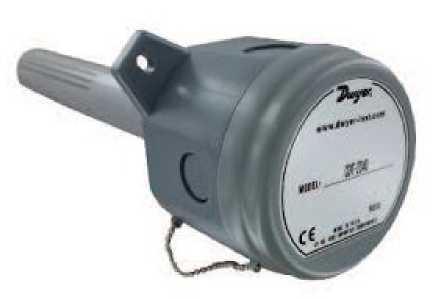

Рисунок 4 - Датчик CDT/CDTR Duct Mount (для монтажа в газоход)
Рисунок 3 - Датчик CDT/CDTR Wall Mount
(для настенного монтажа)
Рисунок 5 - Датчик GSTA
Рисунок 6 - Датчик CMT200
Комплект поставки датчика приведен в таблице 5.
Таблица 5
|
Наименование |
Кол-во |
Примечание |
|
Датчики газовые DWYER модели CDW, CDD, CDT, CDTR, GSTA, СМТ200 |
1 шт. |
Исполнение по заказу |
|
Комплект ЗИП |
1 компл. |
По заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП-242-1694-2013 |
1 экз. |
1) Диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний датчиков по измерительным каналам объемной доли диоксида углерода, оксида углерода, диоксида азота приведены в таблице 3.
Таблица 3
|
Исполнение датчика |
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой основной абсолютной погрешности |
Предел допускаемого времени установления показаний T0,9, с |
|
CDW |
Диоксид углерода |
От 0 до 2000 млн-1 |
± 100 млн-1 |
300 |
|
CDD |
Диоксид углерода |
От 0 до 2000 млн-1 |
± (40 + 0,03 Свх) млн-1 |
180 |
|
CDT-2/CDTR-2 |
Диоксид углерода |
От 0 до 2000 млн-1 |
± (40 + 0,03 Свх) млн-1 |
120 |
|
CDT-5/CDTR-5 |
Диоксид углерода |
От 0 до 5000 млн-1 |
± (40 + 0,03 Свх) млн-1 |
120 |
|
GSTA-С |
Оксид углерода * |
От 0 до 50 млн-1 |
± (2 + 0,1 Свх) млн-1 |
45 |
|
От 0 до 100 млн-1 |
± (2 + 0,1 Свх) млн-1 |
45 | ||
|
От 0 до 200 млн-1 |
± (2 + 0,1 Свх) млн-1 |
45 | ||
|
От 0 до 600 млн-1 |
± (2 + 0,1 Свх) млн-1 |
45 | ||
|
GSTA-N |
Диоксид азота * |
От 0 до 10 млн-1 |
± (0,1 + 0,15 Свх) -1 млн |
25 |
|
CMT200 |
Оксид углерода |
От 0 до 200 млн-1 |
± (2 + 0,1 Cвх) |
45 |
Примечания:
* наименьший разряд выходного сигнала по оксиду углерода 1 млн-1, по диоксиду азота 0,1 млн-1 Свх - объемная доля определяемого компонента на входе датчика, млн-1.
2) Пределы допускаемой вариации выходного сигнала датчиков по измерительным каналам
3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры
4) Пределы допускаемой дополнительной погрешности от влияния изменения атмосферно
Лист № 5 Всего листов 7
5) Диапазон измерений температуры окружающей среды
(для CDW, CDT/CDTR), oC от 0 до 50
7) Диапазон измерений относительной влажности окружающей
(для CDTR), % от 0 до 100
10) Интервал времени работы без корректировки показаний, месяцев, не менее
11) Параметры электрического питания датчиков приведены в таблице 4.
Таблица 4
|
Модель |
Диапазон напряжения питания, В |
Потребляемая мощность (пиковая/средняя), ВА | |
|
постоянным током |
переменным током частотой 50/60 Гц | ||
|
CDW |
От 18 до 42 |
От 18 до 30 |
3,25 / 1,75 |
|
CDD |
От 18 до 42 |
От 18 до 30 |
1,65 / 0,65 |
|
CDT/CDTR |
От 18 до 35 |
От 19 до 28 |
3,75 / 2,0 |
|
GSTA |
От 10 до 35 (токовый выход) От 15 до 35 (выход по напряжению) |
От 15 до 29 |
3,8 / 0,6 |
|
CMT200 |
От 18 до 28 |
От 18 до 28 |
3,8 / 0,6 |
12) Габаритные размеры и масса датчиков приведены в таблице 5.
Таблица 5
|
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не бо лее | |||
|
высота |
ширина |
длина | |||
|
CDW |
118 |
82 |
28 |
0,23 | |
|
CDD |
77 |
145 |
147 (зонд 4”) 248 (зонд 8”) |
0,23 | |
|
CDT/CDTR Mount |
Wall |
114 |
87 |
50 |
0,16 |
|
CDT/CDTR Mount |
Duct |
122 |
72 |
299 |
0,16 |
|
GSTA |
57 |
94 |
130 |
0,45 | |
|
CMT200 |
60 |
82 |
80 |
0,11 | |
13) Средняя наработка на отказ, ч 20 000
14) Средний срок службы датчика, лет
Примечание - без учета срока службы электрохимических сенсоров.
Условия эксплуатации
- диапазон температуры окружающей среды, oC от 0 до плюс 50
- диапазон относительной влажности окружающей среды при температуре 25 oC, % от 0 до
- диапазон атмосферного давления, кПа
от 90 до 110
Лист № 6 Всего листов 7
