Номер по Госреестру СИ: 55179-13
55179-13 Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации
(Нет данных)
Назначение средства измерений:
Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации (далее -каналы) предназначены для измерения параметров технологических процессов (давление, частота вращения, линейное перемещение, электрическая мощность) на Смоленской АЭС. Каналы обеспечивают сбор и обработку измерительной информации, а также оперативный контроль состояния технологического оборудования, оперативное управление энергоблоком и отдельными его составляющими.

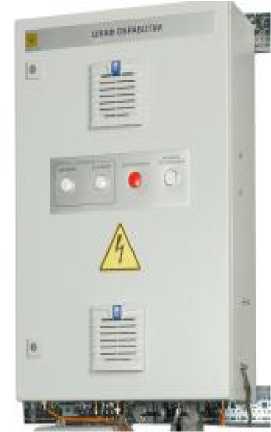

Внешний вид.
Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации
Рисунок № 1

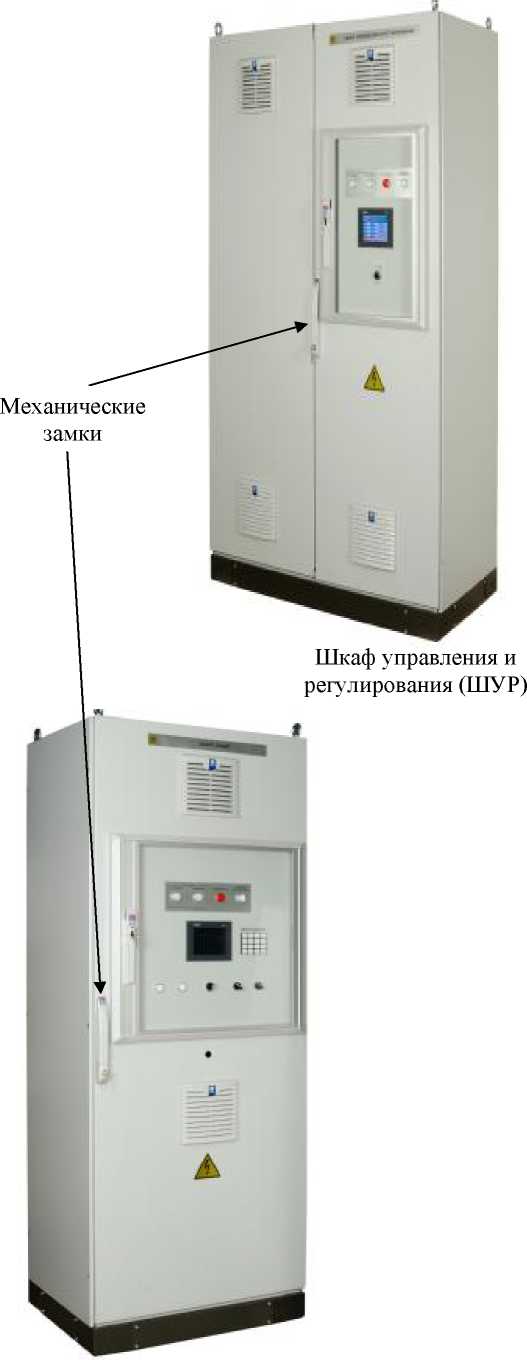

Внешний вид.
Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации
Рисунок № 2

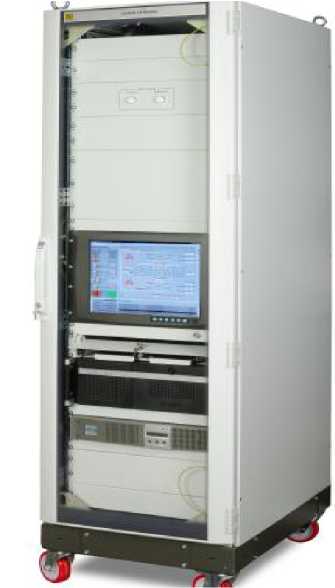

Внешний вид.
Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенная программа контроллера шкафа управления и регулирования (ШУР) |
ШУР САРЗ СА- ЭС v.1.0 |
v.1.0 |
- |
- |
Примечание: цифровой идентификатор не вычисляется, так как встроенная программа контроллера шкафа управления и регулирования (ШУР) устанавливается на предприятии-изготовителе и не может быть изменена в процессе эксплуатации. |
Встроенное программное обеспечение (ПО) контроллера шкафа управления и регулирования (ШУР), предназначенное для автоматизированного управления процессом сбора и обработки информации, не влияет на метрологические характеристики средства измерений (метрологические характеристики каналов нормированы с учётом ПО).
Аппаратная защита от несанкционированного доступа обеспечивается применением механических замков на дверцах шкафов, в которых размещена вторичная (электронная) часть измерительных каналов. В шкафах устанавливаются датчики, формирующие при открывании дверей сигнал. Срабатывание датчика положения двери протоколируется с одновременным выводом соответствующего сообщения на экран монитора оператора.
Уровень защиты - «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и наклейкой на правый верхний угол шкафа управления и регулирования (ШУР).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
методы измерений приведены в документе "Система автоматического регулирования и защиты (САРЗ). Руководство по эксплуатации" ИТЦЯ.421457.078 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к каналам измерительным электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации:
-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10’16 до 30 А.
-
2. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
-
3. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6...50 м и длин волн в диапазоне 0,2.. .50 мкм.
Лист № 7 Всего листов 7
-
4. ГОСТ 8.129-99 ГСИ Государственная поверочная схема для средств измерений времени и частоты.
-
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
6. Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2064-0077-2013 "Каналы измерительные электрических частей электрогидравлической системы регулирования, электронного автомата безопасности и подсистемы сбора информации. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИ-ИМ им. Д.И. Менделеева" в августе 2013 г.
Перечень основных средств поверки, применяемых при поверке:
-
- средства измерений в соответствии с нормативной документацией на
поверку первичных измерительных преобразователей;
-
- калибратор-измеритель унифицированных сигналов ИКСУ-260,
воспроизведение силы постоянного тока, от 0 до 25 мА, ± (1 -10-4 I+1) мкА;
-
- установка поверочная тахометрическая УТ05-60, ± 0,05 %.
Изготовитель
Закрытое акционерное общество "Диаконт"Юридический адрес:
198903, г.Санкт-Петербург, Петродворец, Ропшинское ш., д.4
Тел/факс (812) 334-00-81/ 592-62-65
e-mail: diakont@diakont.com
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева".Адрес:190005, С.-Петербург, Московский пр. 19, тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru.
Принцип действия каналов измерения давления заключается в следующем:
-
- первичные измерительные преобразователи (датчики) типа Сапфир-22МР-ДИ-2160 преобразуют текущие значения параметра в унифицированные электрические аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА;
-
- унифицированные сигналы с первичных измерительных преобразователей поступают либо непосредственно на входы измерительных модулей ввода, либо на входы этих модулей через преобразователи измерительные ввода/вывода WAS5 CCC 2OLP (разветвители входных сигналов);
-
- цифровые коды, преобразованные в значения измеряемого давления, отображаются на дисплее панели управления (в кг/см2).
Каналы измерения частоты вращения построены на датчиках типа A5S09T48-15 с выходными сигналами в виде последовательностей прямоугольных импульсов, частота следования которых линейно пропорциональна измеряемой частоте вращения.
Импульсные последовательности поступают на измерители частоты универсальные типа ССД ФМД-422-24VDC, цифровые коды с выходных интерфейсов которых обрабатываются контроллерами и отображаются на дисплее панели управления в единицах частоты (скорости) вращения (в об/мин).
Каналы измерения линейных перемещений построены на первичных измерительных преобразователях типа BTL5, с выходного интерфейса которых через модуль шины Profibus TSX PBY 100 информация в цифровом виде поступает на панели управления и отображается на дисплее в единицах линейного перемещения (в мм).
Каналы измерения мощности содержат только вторичные (электронные) компоненты и обрабатывают входные сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА. Выходные цифровые коды обрабатываются контроллерами и отображаются на дисплее панели управления в единицах электрической мощности (в МВт).
Изделие выпущено в двух модификациях, отличающихся количеством измерительных каналов каждого функционального назначения (модификация 1 -
зав.№ 130111, модификация 2 - зав. №130112).
Вторичные (электронные) части каналов размещена в шкафах, конструкция которых обеспечивает защиту от несанкционированного доступа. Все двери шкафов снабжены замками и датчиками положения дверей.
Внешний вид конструктивов вторичной (электронной) части каналов показан на рисунке 1.


Шкаф обработки подсистемы сбора информации (ШО)

Шкаф защит электронного автомата безопасности (ШЗ)
Шкаф сервера (ШС)
Рисунок 1
В комплект поставки входит:
-
- каналы измерительные электрических частей электрогидравлической системы регулирования электронного автомата безопасности и подсистемы сбора информации;
-
- руководство по эксплуатации электрической части системы автоматического регулирования и защиты (САРЗ) ИТЦЯ.421457.078 РЭ;
-
- методика поверки МП2064-0077-2013.
Таблица № 2
ИК |
Состав ИК |
Количество каналов | ||||
Первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности, температурный коэффициент, выходной сигнал ) |
Вторичная часть ИК (ВИК), | |||||
пределы до пускаемой основной погрешности |
диапазоны из мерений |
пределы допускаемой основной погрешности |
температурный коэффициент | |||
Моди-фика-ция 1 |
Моди-фика-ция 2 | |||||
ИК давления | ||||||
go = ± 0,50 % |
от 0 до 100 кгс/см 2 (от 0 до 10 МПа) |
Преобразователь давления микропроцессорный Сапфир-22МР-ДИ-2160, до = ± 0,25 % Выход - от 4 до 20 мА Госреестр № 427682-09 |
Преобразователь измерительный ввода/вывода WAS5 CCC 2OLP Госреестр № 50677-12 Модуль аналогового ввода ADAM-6017 g о = ± 0,25 % ** | ± 0,0175 %/ оС** |
16 (в т.ч. 6 резерв) |
12 (в т.ч. 6 резерв) | |
Преобразователь измерительный ввода/вывода WAS5 CCC 2OLP Госреестр № 50677-12 Контроллер программируемый логический PLC Modicon Модуль аналогового ввода TSX AEY810 Госреестр № 18649-09 g о = ± 0,25 %** | ± 0,015 %/ оС** | ||||||
go = ± 0,50 % | ||||||
go = ± 0,50 % |
от 0 до 100 кгс/см 2 (от 0 до 10 МПа) |
Преобразователь давления микропроцессорный Сапфир-22МР-ДИ-2160, до = ± 0,25 % Выход - от 4 до 20 мА Госреестр № 427682-09 |
Контроллер программируемый логический PLC Modicon Модуль аналогового ввода TSX AEY810 Госреестр № 18649-09 g = ± 0,25 % | - | |||
ИК частоты вращения | ||||||
d = ± 0,10 % * |
от 1 до 3600 об/мин |
Датчик частоты вращения A5S09T48-15 Выход - импульсная последовательность от 1 до 3600 Гц Госреестр № 49138-12 |
Измеритель частоты универсальный ССД ФМД-422-24VDC Госреестр № 43556-10 |
12 (в т.ч. 3 резерв) |
12 (в т.ч. 3 резерв) |
Продолжение таблицы 2
ИК линейного перемещения | |||||
g о = ± 0,01 % |
от 0 до 320 мм |
Преобразователь линейных перемещений BTL5, D о = ± 30 мкм Выход - цифровой код Госреестр № 46638-11 |
Модуль шины Profibus TSX PBY 100 |
4 |
4 |
ИК электрической мощности | |||||
g о = ± 0,25 % |
от 0 до 900 МВт |
— |
Контроллер программируемый логический PLC Modicon Модуль аналогового ввода TSX AEY 810 Госреестр № 18649-09 g = ± 0,25 % | — |
2 |
2 |
Примечания:
** — значения погрешности и температурного коэффициента для модуля аналогового ввода приведены с учетом погрешности и температурного коэффициента преобразователя измерительного ввода/вывода;
|
Рабочие условия эксплуатации:
-
- диапазон температуры окружающего воздуха, оС...........................от 5 до 50
-
- относительная влажность окружающего воздуха
(без конденсации влаги), %, не более
-
- диапазон атмосферного давления, кПа........................................от 84 до 106,7
Параметры электропитания ...................................................(220 ± 22) В, 50 Гц
Потребляемая мощность, кВ •А, не более
