Работа системы СИРК основана на телевизионном методе, в основе которого лежит анализ телевизионного изображения или массива элементов разложения телевизионного сигнала (МЭР).

Системы СИРК включают в себя следующие группы оборудования, разделяемые по функциональному назначению:

• - оборудование передающей части в составе:

• - средство доставки СД-СИРК (далее — СД-СИРК);

• - оборудование приемной части в составе:

• - блок управления БУ-СИРК (далее — БУ-СИРК);

• - пульт управления ПУ-СИРК (далее — ПУ-СИРК);

• - блок системный компьютера архивирующего и управляющего БСКАУ-СИРК (далее — БСКАУ-СИРК);

• - мониторы;

• - клавиатура;

• - манипулятор «мышь»;

• - источник бесперебойного питания;

• - фильтр сетевой;

• - линия связи в составе:

• - кабель соединительный К-С-СИРК;

• - кабель соединительный К-С367;

• - кабель соединительный VGA;

• - кабель соединительный К-С2ИТ-2;

• - кабели соединительные BCL1402;

• - кабель сетевой;

• - кабель питания SCZ-1;

• - кабель питания CEE22.

СД-СИРК предназначено для перемещения системы СИРК в подреакторном пространстве, формирования видеосигнала и освещения объекта измерений. СД-СИРК состоит из:

• - манипулятора измерительного МИ-СИРК (далее — МИ-СИРК), оснащенного устройством наведения УН-ТСТ (далее — УН-ТСТ), камерой телевизионной измерительной КТЦ-СИРК (далее — КТЦ-СИРК), коробкой распределительной КР-СИРК, лазерным дальномером, преобразователем сигналов интерфейса и блоком осветителей БО-СИРК. МИ-СИРК предназначен для формирования видеосигнала и освещения объекта измерений;

• - блока управления и коммутации БУК-ТСТ (далее — БУК-ТСТ), оснащенного траками (правым и левым) для перемещения СД-СИРК, камерами телевизионными обзорными КТО-9-ТСТ, кабелей соединительных К-С296, К-С297. БУК-ТСТ предназначен для формирования питающих напряжений, управления КТЦ-СИРК, коммутации камер.

БУ-СИРК предназначен для обмена информацией между БСКАУ-СИРК, ПУ-СИРК и СД-СИРК, формирования питающих напряжений для БУК-ТСТ, коррекции видеосигналов, поступающих с камер телевизионных обзорных КТО-9-ТСТ.

ПУ-СИРК предназначен для управления движением СД-СИРК и УН-ТСТ МИ-СИРК.

Связь между различными группами оборудования систем СИРК осуществляется посредством кабелей. По кабелям передаются питающие напряжения, управляющие сигналы, информационные и телевизионные сигналы, необходимые для работы систем СИРК.

В комплект систем СИРК также входят: комплект запасных частей, комплект инструментов и принадлежностей, испытательные образцы.

Испытательные образцы выполнены из сплава Д16 по ГОСТ 4784-97 с анодно-окисным покрытием и предназначены для поверки и калибровки системы СИРК.

Внешний вид систем СИРК представлен на рисунке 1.

б)

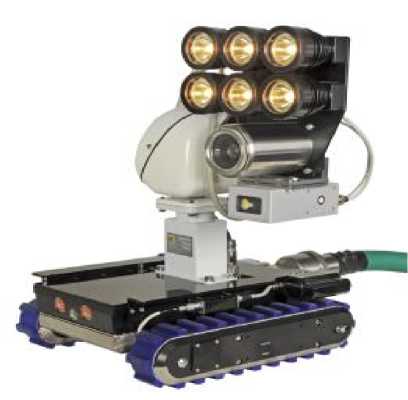

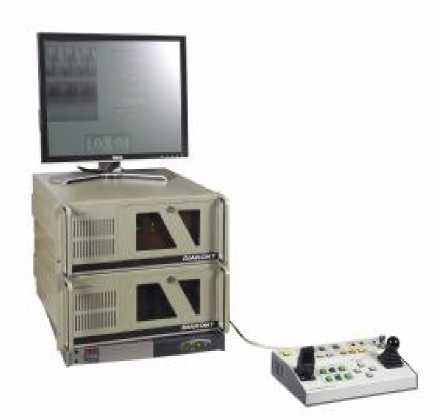

Рисунок 1 - Внешний вид систем измерения размера «К» дистанционной (а - оборудование передающей части систем СИРК; б - оборудование приемной части систем СИРК)

Внешний вид испытательных образцов, входящих в комплект системы СИРК, представлен на рисунке 2.

а)

б)

Рисунок 2 - Внешний вид испытательных образцов

(а - испытательный образец № 1, б - испытательный образец № 2)

Комплектность систем СИРК приведена в таблице 5.

Таблица 5

1) Диапазон измерений и пределы допускаемой абсолютной погрешности измерений приведены в таблице 2. 0

Таблица 2

2) Масса и габаритные размеры приведены в таблице 3.

Таблица 3

3) Геометрические параметры испытательных образцов приведены в таблице 4.

Таблица 4

• 4) Параметры электропитания

Питание систем СИРК осуществляется от однофазной сети переменного тока с напряже-+ 22

нием 220 -зз В и частотой (50±1) Гц с глухо-заземленной нейтралью. Мощность, потребляемая системой СИРК, составляет не более 2,5 кВт.

• 5) Условия окружающей среды во время эксплуатации

Для оборудования передающей части систем СИРК (в подреакторном пространстве):

- диапазон рабочей температуры окружающего воздуха...........от плюс 20 до плюс 50 °С;

- относительная влажность окружающего воздуха

при температуре плюс 25 °С, не более.........................................................................80 %;

• - диапазон атмосферного давления........................................................ от 86,6 до 106,7 кПа;

• - интегральная доза гамма-излучения, не более..........................................................10 ⁵ рад;

• - мощность дозы гамма-излучения, не более............................................................10 ² рад/ч.

Для оборудования приемной части систем СИРК (за границей подреакторного пространства):

• - диапазон рабочей температуры окружающего воздуха...........от плюс 20 до плюс 35 °С;

• - относительная влажность окружающего воздуха

при температуре плюс 25 °С, не более..........................................................................80 %;

• - диапазон атмосферного давления........................................................ от 86,6 до 106,7 кПа.

• 6) Срок службы — 5 лет.

• 7) Средняя наработка на отказ с учетом технического обслуживания — 4000 ч.

• 8) Средняя загрузка — 192 ч в год.
