Принцип работы КТК-ГК основан на проведении телевизионного визуального контроля внутренней поверхности ГК и измерений параметров оптически открытых дефектов (раковин, трещин, сколов) на внутренней поверхности блоков ГК, трактов технологических каналов (далее - ТК), трактов каналов системы управления и защиты (далее - СУЗ), зазоров между блоками ГК по телевизионному изображению, получаемому от узла телевизионного УТ-ГК.

Для проведения измерений и телевизионного визуального контроля зонд телевизионный ЗТ-ГК (далее - зонд) загружается в отверстие блоков ГК. Перед загрузкой зонда осуществляется измерение угла между меткой направления центральной оси реактора и риской зонда. Вертикальное перемещение зонда осуществляется устройством загрузочным УЗ-СИПИ-М (далее - УЗ-СИПИ-М) путем размотки (или намотки) кабеля соединительного зонда КСЗ-ГК-Л (далее - кабель КСЗ-ГК-Л) на барабан кабельный БК-СИПИ-М. Расстояние, на которое поднялся/ опустился зонд, определяется с помощью датчика подъема зонда (энкодер).

При проведении телевизионного визуального контроля к узлу телевизионному УТ-ГК подключается насадка осветительная прямого обзора НПО-ГК (далее - насадка прямого обзора), при проведении измерительного контроля - насадка осветительная бокового обзора НБО-ГК (далее - насадка бокового обзора). Насадки обеспечивают необходимый уровень освещенности блоков ГК. Насадка бокового обзора вместе с узлом телевизионным УТ-ГК имеет возможность вращения относительно оси зонда благодаря узлу ротационному УР-ГК, расположенному в корпусе зонда и оснащена лазерами.

Измерение геометрических размеров оптически открытых дефектов внутренней поверхности ГК и зазора между блоками ГК, высота которых попадает в кадр, осуществляется путем сопоставления опорного размера, создаваемого лазерами, и фактического размера дефекта, отображающегося на экране монитора. Измерение дефектов внутренней поверхности ГК и зазора между блоками, высота которых выходит за пределы кадра, осуществляется путем сложения измеренных расстояний от краев дефектов до центров кадров с расстоянием, на которое переместился зонд и которое измеряется датчиком подъема зонда ДПЗ-СИПИ.

При измерении оптически открытых дефектов на внутренней поверхности блоков ГК координаты расположения этих дефектов фиксируются в программе контроля внутренней поверхности блоков графитовой кладки «КТК-ГК» из состава программного комплекса «КТК-ГК».

Лист № 2 Всего листов 11 Формирование сигналов управления, а также напряжений питания узла телевизионного УТ-ГК осуществляется блоком телевизионной системы А-40А (далее - БТС А-40А).

После измерений зонд извлекается из графитовой колонны и переводится в транспортное положение для установки на новую графитовую колонну, либо на место хранения.

КТК-ГК включают в себя следующие группы оборудования, разделяемые по функциональному назначению:

• - оборудование для загрузки зонда в составе:

• - УЗ-СИПИ-М;

• - оборудование передающей части в составе:

• - зонд;

• - насадка прямого обзора;

• - насадка бокового обзора;

• - объектив L40-6S;

• - объектив L40-17S;

• - оборудование приемной части в составе:

• - блок питания и управления БПУ-СИПИ-М (далее - БПУ-СИПИ-М);

• - блок системный компьютера архивирующего и управляющего БСКАУ-СИПИ (далее - БСКАУ-СИПИ);

• - БТС А-40А.

• - линия связи.

УЗ-МИПИ-М используется для загрузки зонда в контролируемую графитовую колонну и выгрузки из нее.

УЗ-МИПИ-М состоит из:

• -  барабана кабельного БК-СИПИ-М, предназначенного для намотки и размотки кабеля соединительного зонда КСЗ-ГК-Л;

• -  блока ввода и защиты БВЗ-СИПИ, предназначенного для питания привода подъема зонда;

• -  узла     лазера,     оснащенного лазером     (класс     3R     по

ГОСТ Р МЭК 60825-1-2009) и градуировочной шкалой, используемыми для измерений угла между меткой направления центральной оси реактора и риской зонда;

• -  привода подъема зонда ППЗ-СИПИ, обеспечивающего его подъем;

• -  датчика верхнего положения зонда, позволяющего определять его верхнее положение;

• -  датчика подъема зонда ДПЗ-СИПИ, предназначенного для измерений глубины положения зонда в канале.

Оборудование передающей части КТК-ГК представляет собой зонд с установленным объективом L40-6S или L40-17S и насадкой НПО-ГК или НБО-ГК. Он предназначен для обеспечения телевизионного визуального и измерительного контроля внутренней поверхности блоков ГК. Зонд состоит из:

• - узла стыковочного УС-ГК, предназначенного для соединения зонда с УЗ-СИПИ-М с помощью кабеля КСЗ-ГК-Л;

• - узла гироскопического УГ-ГК, предназначенного для измерений угла поворота зонда относительно начального положения при скручивании кабеля, на котором закреплен зонд;

• - узла ротационного УР-ГК, предназначенного для вращения узла телевизионного УТ-ГК вместе с насадкой НБО-ГК;

Сигналы с датчиков зонда передаются по кабелю КСЗ-ГК-Л в УЗ-СИПИ-М, которое обеспечивает их первичную обработку.

Связь между различными группами оборудования КТК-ГК осуществляется посредством кабелей. По кабелям передаются питающие напряжения, управляющие и информационные сигналы, необходимые для работы КТК-ГК.

В комплект КТК-ГК также входят: комплект запасных частей, комплект инструментов и принадлежностей, стенд С-ГК, включая образец испытательный ИГК-85.00.00.

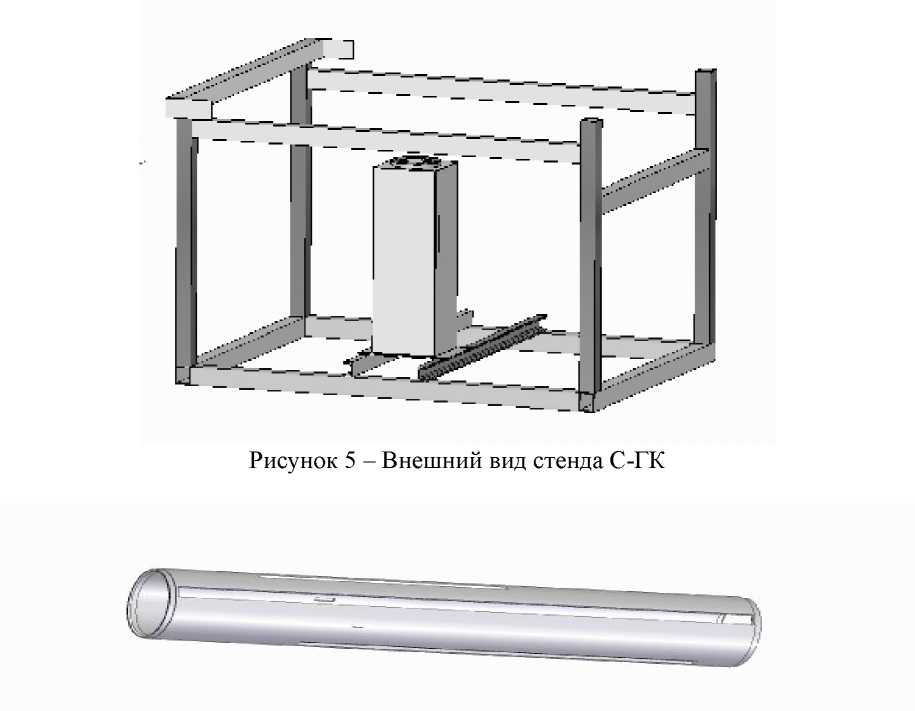

Стенд С-ГК представляет собой сварную раму, в основании которой установлена каретка с возможностью перемещения по раме, предназначенная для установки образца испытательного ИГК-85.00.00 и его центрирования относительно трубы направляющей устройства загрузочного УЗ-СИПИ-М и приспособления для калибровки КТК-ГК. Стенд С-ГК предназначен для проверки метрологических и технических характеристик КТК-ГК. Внешний вид стенда С-ГК представлен на рисунке 5.

Образец испытательный ИГК-85.00.00 представляет собой конструкцию, состоящую из корпуса, тест-образца и фланца. На тест-образец нанесены имитаторы дефектов. На фланец, а также на тест-образец нанесены риски, определяющие начало отсчета углового положения имитатора дефекта. Внешний вид тест-образца представлен на рисунке 6.

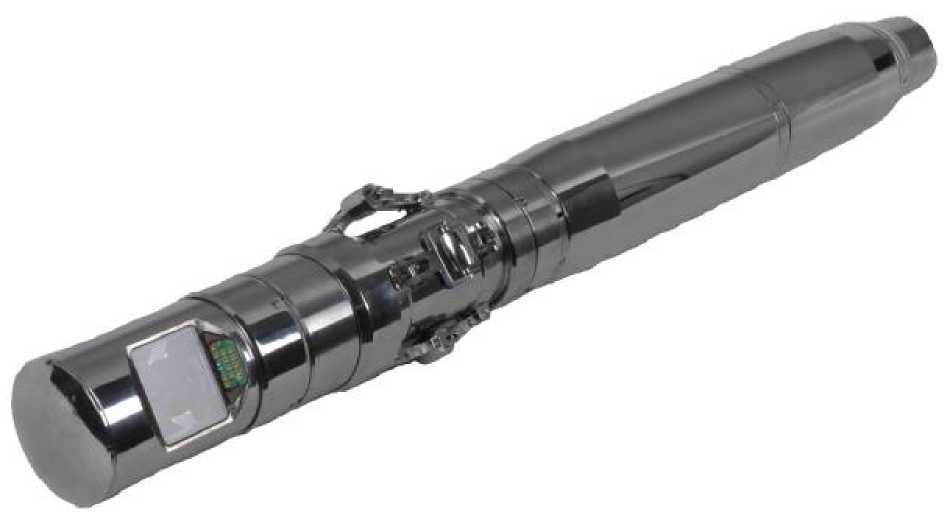

Рисунок 1 - Внешний вид зонда с боковой насадкой

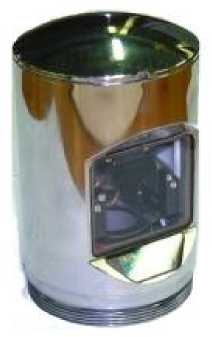

а) насадка прямого обзора

б) насадка бокового обзора

Рисунок 2 - Внешний вид насадок

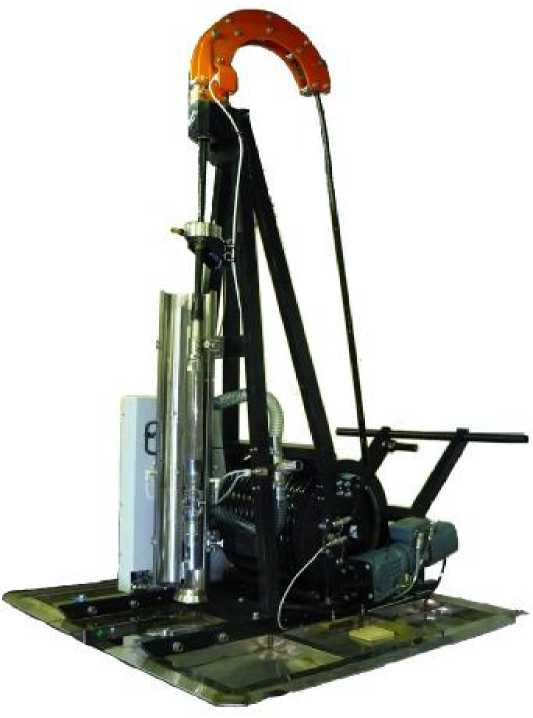

а) УЗ-СИПИ-М с зондом

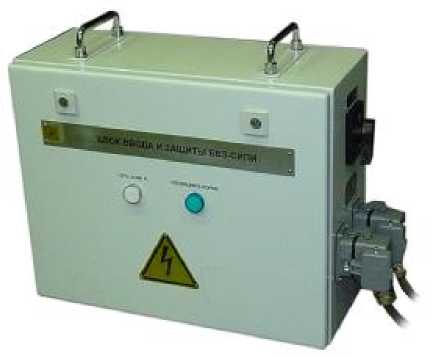

б) блока ввода и защиты БВЗ-СИПИ

Рисунок 3 - Внешний вид УЗ-СИПИ-М и блока ввода и защиты БВЗ-СИПИ

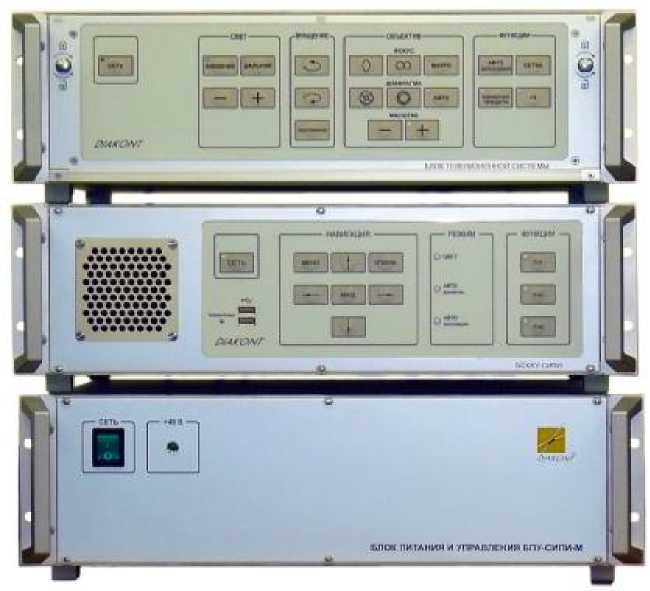

Рисунок 4 - Внешний вид БТС А-40 А, БСКАУ-СИПИ, БПУ-СИПИ-М

Рисунок 6 - Внешний вид тест-образца

Лист № 6 Всего листов 11

1. Диапазоны измерений и пределы погрешностей измерений КТК-ГК приведены в таблице 2

Таблица 2

2. Геометрические параметры испытательного образца ИГК-85.00.00:

2.1. Угол между риской на фланце образца и риской начала отсчета углового положения имитаторов дефектов 180°±10'

2.2. Геометрические параметры имитаторов дефектов приведены в таблице 3.

Таблица 3

3. Масса и габаритные размеры приведены в таблице 4.

Таблица 4

• 4. Параметры электропитания:

- для КТК-ГК (кроме УЗ-СИПИ-М) однофазная сеть переменного тока с напряжением 220_-⁺²₃₃² В и частотой (50 ± 1) Гц с глухо-заземленной нейтралью.

• -  мощность, потребляемая оборудованием КТК-ГК от сети 220 В, не более 2,6 кВт.

• - для УЗ-СИПИ-М трехфазная сети переменного тока с напряжением 380⁺_-³₅⁸₇ В, частотой (50 ± 1) Гц с глухо-заземленной нейтралью.

• -  мощность, потребляемая УЗ-СИПИ-М по сети 380 В 50 Гц, не более 2 кВт.

• 5.  Условия окружающей среды во время эксплуатации:

• 1) для оборудования передающей части комплекса:

  воздух; от + 20 до + 55; от 86,6 до 106,7;

  3,240⁵;

  3,240⁷_;

  воздух; от + 20 до + 35;

  80; от 86,6 до 106,7.

• - рабочая среда

• - диапазон температуры рабочей среды, °С

• - диапазон атмосферного давления, кПа

• - мощность ионизирующего излучения, рад/ч, не более

• - интегральная доза ионизирующего излучения, рад, не более

• 2) для оборудования приемной части комплекса:

• - рабочая среда

• - диапазон температуры рабочей среды, °С

• - относительная влажность при плюс 25 °С, %, не более

• - диапазон атмосферного давления, кПа

• 6.  Показатели надежности

Средний срок службы 5 лет.

Средняя наработка на отказ без зонда с учетом технического обслуживания 10000 ч. Средняя наработка на отказ зонда (с учетом радиационного ресурса) 100 ч.
