Номер по Госреестру СИ: 49937-12
49937-12 Стенды измерительные
(Нет данных)
Назначение средства измерений:
Стенды измерительные (далее - стенды) предназначены для:
- измерений угла наклона оси контролируемого объекта относительно вертикали;
- измерений угла поворота контролируемого объекта относительно начального положения;
- измерений температуры воды;
- задания внутренних диаметров;
- индикации скорости наклона контролируемого объекта;
- моделирования различных динамических условий перемещения контролируемого объекта в технологическом канале и канале системы управления и защиты для определения параметров в соответствии с аттестованной методикой измерений № 279/251-(01.0025-2012) при нормальной и повышенной температуре (радиус изгиба, стрела прогиба, отклонение действительной оси от номинальной).
- определения метрологических характеристик средств измерений, в т.ч. систем для измерения пространственного искривления технологических каналов и каналов системы управления и защиты (далее - систем СИПИ).

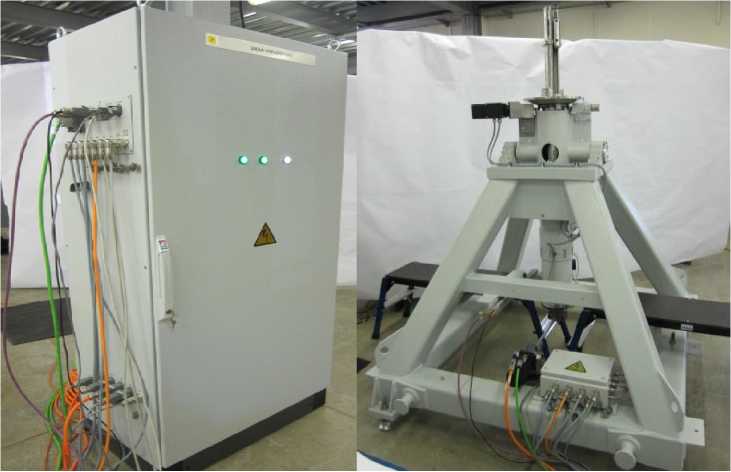

Внешний вид.
Стенды измерительные
Рисунок № 1
Программное обеспечение
Стенды поддерживают возможность работы с автономным программным комплексом «Стенд измерительный СИПИ v.1.0» (далее - комплекс).
Комплекс устанавливается на ноутбук под управлением операционной системы Microsoft Windows и предназначен для:
-
- управления работой стенда;
-
- сбора и обработки данных;
-
- имитации сигналов энкодера из состава СИПИ, при перемещении контролируемого объекта в динамическом режиме;
-
- моделирования различных динамических условий перемещения контролируемого объекта в технологическом канале и канале системы управления и защиты для определения параметров при нормальной и повышенной температуре (радиус изгиба, стрела прогиба, отклонение действительной оси от номинальной);
-
- визуализации результатов измерений;
-
- создания баз данных.
Комплекс включает в себя следующие программы:
-
- ЧМИ СИ СИПИ v.1.0;
-
- контроллера СИ СИПИ v.1.0;
-
- контроллеров приводов СИ СИПИ v.1.0.
Комплекс соответствует уровню защиты «А» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой иден тификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ЧМИ СИ СИПИ v.1.0 |
ЧМИ.ехе |
1.0.0.37 |
5ee2bb9894c0e0dc7 825efbde6baa80f (файл ЧМИ.ехе) |
MD5 |
Программа контроллера СИ СИПИ |
Программа контроллера СИ СИПИ |
v.1.0 |
- |
- |
Программа контроллеров приводов СИ СИПИ |
Программа контроллеров приводов СИ СИПИ |
v.1.0 |
- |
- |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на станину стенда.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений приведена в документе: «Стенды измерительные. Руководство по эксплуатации ИТЦЯ.401234.001 РЭ», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стенду измерительномуИТЦЯ.401234.001 ТУ «Стенды измерительные. Технические условия».
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140"6 ... 50 м и длин волн в диапазоне 0,2.. .50 мкм»
ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Поверка
Поверка осуществляется по документу «Стенды измерительные. Методика поверки МП 2512-00092012», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2012 г.В перечень основного поверочного оборудования входят:
- квадрант оптический КО-10 (Госреестр № 26905-04);
- теодолит электронный VEGA Teo20B ( Госреестр № 49327-12);
- машина трехкоординатная измерительная GLOBAL (Госреестр № 22428-10);
- термометр контактный цифровой ТК-5.06 (Госреестр № 41002-09).
Изготовитель
ЗАО «Диаконт».Юридический адрес: 198903, г. Санкт-Петербург, Петродворец, Ропшинское шоссе, д.4. Почтовый адрес: 195274, Санкт-Петербург, ул. Учительская, д. 2.
Телефон: (812) - 334-00-81, 592-62-35 Факс: (812) - 592-62-65 E-mail: diakont@diakont. com
Принцип действия стендов основан на измерении устанавливаемых углов наклона трубы направляющей относительно вертикали при помощи механизма наклона, а так же углов поворота трубы направляющей в плоскости перпендикулярной оси трубы. При помощи контрольных образцов и колец, установленных в трубе направляющей, измеряются внутренние диаметры.
Стенды включают в себя:
-
- модуль приводной;
-
- шкаф управления;
-
- ноутбук;
-
- программный комплекс «Стенд измерительный СИПИ v.1.0».
Внешний вид стендов приведен на рисунке 1.
Модуль приводной состоит из:
-
- станины;
-
- трубы направляющей (далее трубы);
-
- преобразователя линейных перемещений;
-
- механизма наклона;
-
- механизма поворота;
-
- механизма вертикального перемещения;
-
- элементов арретирования контролируемого объекта в трубе;
-
- насоса.
Контролируемый объект устанавливается в трубе стенда и арретируется с помощью специальных элементов.
Станина представляет собой сварную конструкцию из труб квадратного профиля на трех регулируемых опорах. На станине закреплены механизм наклона с преобразователем линейных перемещений, а также механизм поворота для изменения положения контролируемого объекта.
В верхней части трубы закреплена опорная поверхность для установки средств измерений из комплекта для поверки стенда. Внутри трубы у верхнего и нижнего торцов установлены контрольные образцы и кольца для задания внутренних диаметров.
В нижней части трубы установлен кольцевой термонагревательный элемент, обеспечивающий нагревание воды, в которую погружается контролируемый объект. Для измерения температуры воды к трубе крепится термометр сопротивления. На трубе закреплен насос, обеспечивающий циркуляцию воды.
Шкаф управления предназначен для:
- приёма сигналов от преобразователя линейных перемещений, термометра сопро
тивления и передачи сигналов на ноутбук;
- приёма сигналов от контролируемого объекта по интерфейсу Ethernet;
- управления нагревательным элементом, насосом, приводами механизмов накло
на, поворота;
- обеспечения электропитанием нагревательного элемента, насоса и ноутбука.
Шкаф управления конструктивно выполнен на базе типовой промышленной стойки.

Рисунок 1 - Внешний вид стенда измерительного
Обозначение |
Наименование |
Количество |
ИТЦЯ.401234.002 (ЛПЗ-00.00.00) |
Модуль приводной |
1 шт. |
ИТЦЯ.565212.002 (ЛП3-00.80.20) |
Шкаф управления |
1 шт. |
- |
Ноутбук |
1 шт. |
ИТЦЯ.20076-01 |
Программный комплекс «Стенд измерительный СИПИ v.1.0» |
1 комплект |
ИТЦЯ.463963.514 |
Комплект кабелей |
1 комплект |
ИТЦЯ.463963.513 |
Комплект запасных частей, инструмента, приспособлений и средств измерений (ЗИП) |
1 комплект |
ИТЦЯ.305659.004 |
Комплект для транспортировки |
1 комплект |
ИТЦЯ.305635.009 |
Комплект для поверки стенда, включая:* квадрант оптический КО-10, теодолит электронный VEGA Teo20B, нутромер TESA IMICRO capa ^system, нутромер ETALON INTALOMETER 531, термометр контактный цифровой ТК-5.06, рамка |
По требованию Заказчика |
- |
Комплект эксплуатационных документов |
1 комплект |
- |
Программный комплекс «Стенд измерительный СИПИ v.1.0». Комплект эксплуатационных документов |
1 комплект |
МП 2512-0009-2012 |
Стенды измерительные. Методика поверки |
1 экз. |
* - средства измерений, входящие в комплект могут быть заменены на аналогичные, не уступающие по точности
Лист № 5 всего листов 5
Таблица 2
Наименование характеристики, единица измерения |
Значение |
Диапазон измерений углов наклона оси контролируемого объекта относительно вертикали, градус |
±15 |
Пределы допускаемой абсолютной погрешности измерений углов наклона оси трубы направляющей относительно вертикали, секунда |
±30 |
Диапазон измерений углов поворота контролируемого объекта относительно начального положения, градус |
±50 |
Пределы допускаемой абсолютной погрешности измерений углов поворота трубы направляющей, минута |
±30 |
Номинальные внутренние диаметры отверстий кольца контрольного, мм - первый диаметр |
79 |
- второй диаметр |
83 |
- третий диаметр |
88 |
Предельное отклонение внутреннего диаметра отверстия кольца контрольного, мм |
±0,017 |
Допуск круглости кольца контрольного, мм |
0,01 |
Параметр шероховатости измерительной поверхности кольца контрольного Ra, мкм, не более |
0,8 |
Параметр шероховатости базового торца кольца контрольного Ra, мкм, не более |
1,6 |
Номинальные внутренние диаметры отверстий образца контрольного (эллиптичного), мм - минимальный диаметр вписанной окружности первого отверстия |
79 |
- максимальный диаметр описанной окружности первого отверстия |
84 |
- минимальный диаметр вписанной окружности второго отверстия |
81,3 |
- максимальный диаметр описанной окружности второго отверстия |
83,3 |
Предельное отклонение внутренних диаметров отверстия образца контрольного (эллиптичного), мм |
±0,02 |
Параметр шероховатости измерительной поверхности образца контрольного (эллиптичного), Ra, мкм, не более |
0,8 |
Наименование характеристики, единица измерения |
Значение |
Параметр шероховатости базового торца образца контрольного (эллиптичного), Ra, мкм, не более |
1,6 |
Диапазон измерений температуры воды, °С |
от 20 до 70 |
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±5 |
Масса, габаритные размеры приведены в таблице 3.
Таблица 3
Наименование изделия |
Габаритные размеры, мм, |
Масса, кг, |
(составной части) |
не более |
не более |
Модуль приводной |
1650x1660x2100 |
800 |
Шкаф управления |
1800x1010x700 |
250 |
Параметры электропитания:
питание стендов осуществляется от трехфазной сети переменного тока с напряжением В и частотой (50 ± 1) Гц с глухозаземленной нейтралью;
потребляемая мощность, кВт, не более
Средняя наработка на отказ с учетом технического обслуживания, ч
Условия эксплуатации:
-
- диапазон температуры окружающей среды, °С от 20 до 30;
-
- относительная влажность воздуха, %, не более 80 при 25 °С;
-
- диапазон атмосферного давления от 84 до 106 кПа.
