Работа системы СК-Э(КЖ) основана на телевизионном методе. Телевизионный метод основан на анализе телевизионного изображения или массива элементов разложения телевизионного сигнала (МЭР).

Системы СК-Э(КЖ) включают в себя следующие группы оборудования, разделяемые по функциональному назначению:

• 1) загрузочное устройство (далее — ЗУ) в составе:

• - платформа загрузочная;

• - устройство загрузки;

• 2) оборудование передающей части в составе:

• - средство доставки СД-КЖ (далее — СД-КЖ);

• 3) оборудование приемной части в составе:

• - блок управления БУ-МИЗ (далее — БУ-МИЗ);

• - пульт управления ПУ-МИЗ (далее — ПУ-МИЗ);

• - блок системный компьютера архивирующего и управляющего БСКАУ-РТК-Д (далее — БСКАУ-РТК-Д);

• - блок системный компьютера архивирующего и управляющего БСКАУ-МИЗ (далее — БСКАУ-МИЗ);

• - мониторы;

• - клавиатуры;

• - манипуляторы «мышь»;

• - источник бесперебойного питания;

• - фильтр сетевой;

• - коммутатор Ethernet;

• 4) линия связи в составе:

• - кабель соединительный К-С367;

• - кабель соединительный К-С-ТСТ;

• - кабели соединительные К-С2ИТ-2;

• - кабель соединительный VGA;

• - кабели соединительные BCL1402;

• - кабели питания CEE22;

• - кабели питания SCZ-1;

• - кабели сетевые.

ЗУ предназначено для транспортировки СД-КЖ в реакторное пространство (далее — РП) и его последующего извлечения.

СД-КЖ предназначено для перемещения системы СК-Э(КЖ) в РП, освещения объекта измерений, формирования видеосигнала и проведения измерений. СД-КЖ состоит из манипулятора М-КЖ (далее — М-КЖ), оснащенного двумя модулями измерительными МИ-КЖ

(далее — МИ-КЖ)* и ходовой части, включающей камеру телевизионную переднего обзора БКТО-РТК, камеру телевизионную заднего обзора КТ-РТК-Д и камеру телевизионную заднего обзора КТ-РТК-Д-01.

Примечание — * В зависимости от места проведения измерений на СД-КЖ устанавливается правый или левый МИ-КЖ (МИ-КЖ-П и МИ-КЖ-Л соответственно).

МИ-КЖ оснащен камерой контрольной с устройством наведения, состоящей из камеры контрольной КТИ-КЖ, платы управления и сопряжения ПУС-КЖ, привода поворота модуля измерительного ПП-МИ и осветителя. Также в состав МИ-КЖ входит привод наклона камеры контрольной ПН-КТИ, плата распределительная ПР-КЖ, датчик температуры ДТ-К-В, лазер.

БУ-МИЗ предназначен для формирования питающих напряжений СД-КЖ, преобразования и обработки видеосигналов от камер ходовой части СД-КЖ и загрузочной платформы, обмена информацией между БСКАУ-РТК-Д, БСКАУ-МИЗ, ПУ-МИЗ и СД-КЖ.

ПУ-МИЗ предназначен для управления движением СД-КЖ.

Связь между различными группами оборудования систем СК-Э(КЖ) осуществляется посредством кабелей. По кабелям передаются питающие напряжения, управляющие сигналы, информационные и телевизионные сигналы, необходимые для работы систем СК-Э(КЖ).

а)

б)

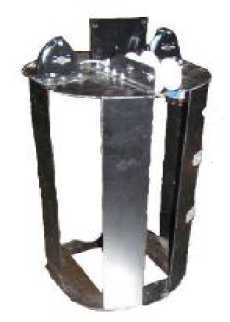

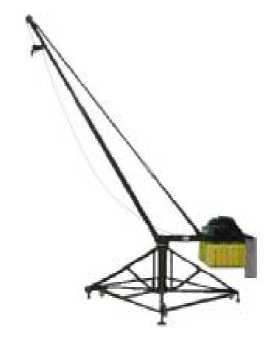

Рисунок 1 - Внешний вид загрузочного устройства а) платформа загрузочная; б) устройство загрузки

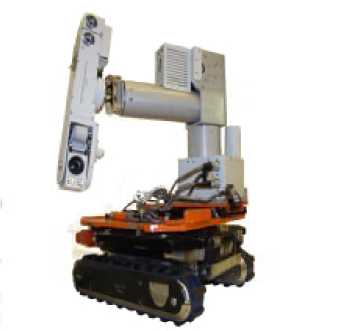

Рисунок 2 - Внешний вид оборудования передающей части системы измерения зазора между кожухом реактора и графитовой кладкой дистанционной — СК-

Э(КЖ)

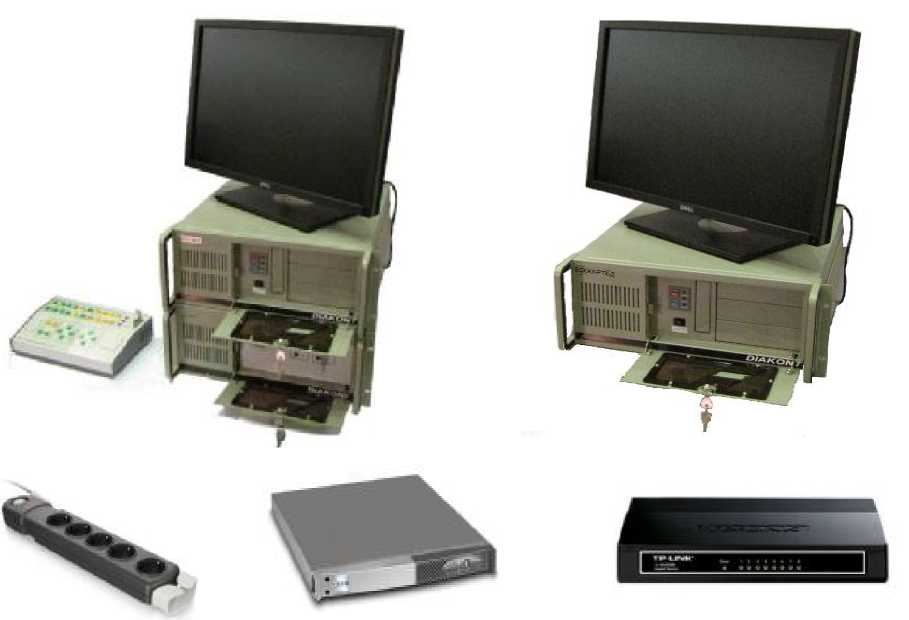

Рисунок 3 - Внешний вид оборудования приемной части системы измерения зазора между кожухом реактора и графитовой кладкой дистанционной — СК-Э(КЖ)

В комплект системы СК-Э(КЖ) также входит устройство, имитирующее блок периферийной графитовой колонны, устройство, имитирующее блок кожуха реактора (схему «КЖ»), комплект запасных частей, инструментов и приспособлений.

Внешний вид системы СК-Э(КЖ) представлен на рисунках 1-3.

Комплектность систем СК-Э(КЖ) приведена в таблице 4.

Таблица 4

Продолжение таблицы 5

1) Диапазон измерений и пределы допускаемой абсолютной погрешности измерений приведены в таблице 2.

Таблица 2

• 2) Масса и габаритные размеры приведены в таблице 3.

Таблица 3

• 3) Параметры электропитания

Питание систем СК-Э(КЖ) осуществляется от однофазной сети переменного тока с +22

напряжением 220 -зз В и частотой (50±1) Гц с глухо-заземленной нейтралью.

Питание ЗУ осуществляется от трехфазной сети переменного тока с напряжением + 10

380 ^-20 В и частотой (50±1) Гц с глухо-заземленной нейтралью.

Мощность, потребляемая оборудованием системы СК-Э(КЖ) (кроме загрузочного устройства), должна составлять не более 1,1 кВт.

Мощность, потребляемая загрузочным устройством, должна составлять не более 2 кВт.
