Сведения о средстве измерений: 55016-13 Трансформаторы тока

Номер по Госреестру СИ: 55016-13
55016-13 Трансформаторы тока
(GSA)

Назначение средства измерений:
Трансформаторы тока GSA предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы используются на генераторных и вспомогательных токопроводах электростанций и в распредустройствах.

сертификация программного обеспечения

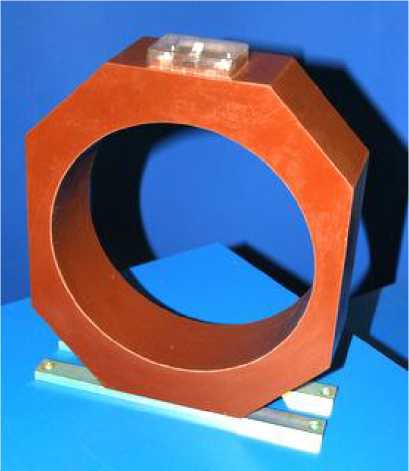

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 03.08.2024
Номер записи -
ID в реестре СИ - 367539
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, нет данных, модификация GSA-135, GSA120n/S2, GSA120, GSA100A50, GSA100 B50, GSA100 B 50, GSA100, GSA 150 C 55, GSA 135, GSA 120 А 50, GSA 120 A 50-1250/1, GSA 100 B 50, GSA 100 A 50, GSA 100, GSA,

Производитель

Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
