Номер по Госреестру СИ: 52176-12
52176-12 Трансформаторы тока встроенные
(SB0.8H)
Назначение средства измерений:
Трансформаторы тока встроенные SB0.8H (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в установках переменного тока промышленной частоты.
Трансформаторы устанавливаются на вводах баковых элегазовых выключателей 3АРЮТС и используются на вводах силовых трансформаторов рассчитанных на номинальное напряжение переменного тока 145 кВ.
Внешний вид.

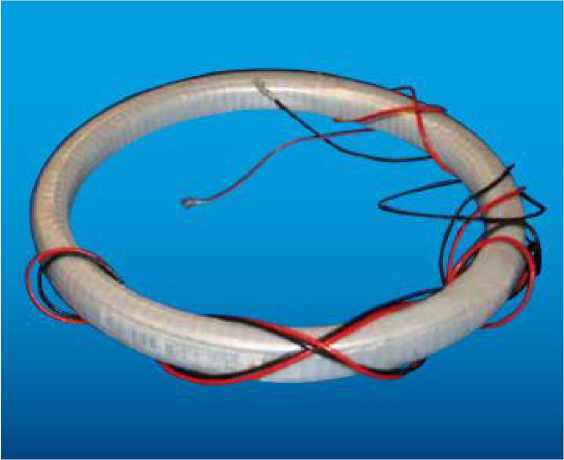

Трансформаторы тока встроенные
