Сведения о средстве измерений: 55010-13 Трансформаторы тока

Номер по Госреестру СИ: 55010-13
55010-13 Трансформаторы тока
(IGW)

Назначение средства измерений:
Трансформаторы тока IGW предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока применяются в комплектных распределительных устройствах (КРУ) в сетях до 35 кВ промышленной частоты, используются в измерительных системах для целей учета электроэнергии и в цепях защиты.

сертификация программного обеспечения

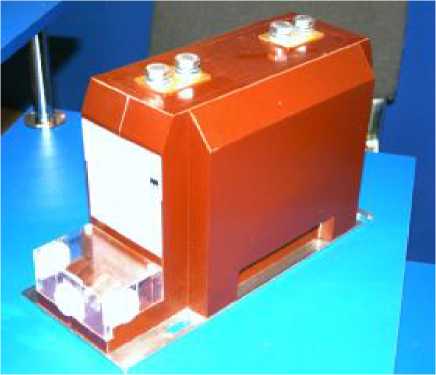

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 03.08.2024
Номер записи -
ID в реестре СИ - 367533
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, мод. IGW 12, Без модификации, IGW12 D2, IGW 12, IGW,

Производитель

Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 31
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№1958 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Урдома"

№2392 от 2021.10.26 Об утверждении типов средств измерений

№1724 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№1257 от 2015.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Екатеринбургская электросетевая компания"

№1123 от 2013.09.29 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 54976-13 по 54978-13,32214-13,54979-13 по 55001-13,38550-13,55002-13 по 55024-13,36773-13,55025-13 по 55035-13,38235-13,55036-13 по 55054-13)

№1650 от 2018.08.03 О продлении срока действия свидетельств об утверждении типа

№682 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Энергосбережение, энергетическая эффективность, энергоменеджмент" (ТК 039)

№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год

Наличие аналогов СИ: Трансформаторы тока (IGW)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ELEQ b.v."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20951-06
01.03.2011
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
20951-08
01.10.2013
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-06
01.10.2011
Трансформаторы напряжения, UGE 3-35
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25475-08
01.10.2013
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-11
18.05.2016
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25476-08
01.10.2013
Трансформаторы напряжения, UGZ
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25477-06
01.10.2011
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25477-08
01.10.2013
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25559-08
01.10.2013
Трансформаторы тока, RM
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
25567-08
01.10.2013
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25568-08
01.10.2013
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25569-08
01.10.2013
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38611-08
01.10.2013
Трансформаторы тока, IGD
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38612-08
03.08.2024
Трансформаторы тока, SVA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
52176-12

Трансформаторы тока встроенные, SB0.8H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
4 года
55006-13
03.08.2024
Трансформаторы тока, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55007-13
03.08.2024
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55008-13
03.08.2024
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55009-13
03.08.2024
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55010-13
03.08.2024
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55016-13
03.08.2024
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
59004-14
19.09.2024
Трансформаторы напряжения, UGECAK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
73156-18

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
78274-20

Трансформаторы напряжения, UGE 2,2
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
79535-20

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
81432-21

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85558-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85654-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
86564-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
87438-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
90043-23

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
16 лет
91269-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
93056-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
94808-25

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (IGW)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
(RA.RU.320038)
  • мод. IGW 12
  • IGW 12
  • 10 3 0 0 3 3 0
    ФБУ "ПСКОВСКИЙ ЦСМ"
    (RA.RU.311432)
    РСТ
  • IGW
  • 3 0 0 0 0 0 0
    ГОРЬК ДЦМ
    (RA.RU.312749)
  • IGW
  • 2 0 2 0 2 0 2
    ФБУ "КОСТРОМСКОЙ ЦСМ"
    (RA.RU.311489)
    РСТ
  • Нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "ПСКОВСКИЙ ЦСМ"
    (RA.RU.311507)
    РСТ
  • IGW12 D2
  • 6 0 6 0 6 0 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы тока (IGW)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Псковский ЦСМ
    Псковская область
    3652 3600
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    1408 3600
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    5741 3600

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на паспорт типографским способом.

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения приведены в руководстве по эксплуатации «Трансформаторы тока IGW» фирмы "ELEQ b.v.", Германия.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока IGW

    ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

    ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    • - осуществление торговли и товарообменных операций;

    • - выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка

    Осуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.


    Изготовитель


    Фирма "ELEQ b.v.", Германия.
    Адрес : ELEQ b.v., Karl-Ferdinand-Braun-Strasse 1, 50170 Kerpen- Sindorf, Germany
    Тел. +49 2275 98870, факс +49 2273 988798

    Заявитель


    ООО «Инжиниринговый центр КВК-электро», Россия
    Юридический адрес: 129128 г. Москва, ул. Бажова д. 8
    тел. +7 495 661 7234, факс +7 495 661 7293

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 г.
    Адрес: 119361, Москва, Г-361, ул.Озерная, 46,
    тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail: office@vniims.ru

    Трансформаторы тока IGW являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка может быть как одновитковой, либо многовитковой. Выводы первичной обмотки расположены на верхнем торце     трансформаторов,     подключение

    Внешний вид. Трансформаторы тока (IGW), http://oei-analitika.ru

    токоведущих    шин    осуществляется    к

    прямоугольным контактным площадкам с помощью болтов M8 или М12 для каждой шины.   Количество   болтов   определяется

    номинальным первичным током. Выпускаются модификации трансформаторов с одним, двумя, тремя или четырьмя   сердечниками   и

    имеющими, соответственно, одну, две, три или четыре вторичные обмотки. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом М 8. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа. Выпускаются модификации трансформаторов IGW 3,6, IGW 7,2, IGW 12, IGW 17,5, IGW 24, IGW 26,5, IGW 36 различающиеся наибольшими рабочими напряжениями, размерами и весовыми характеристиками.


    Трансформатор тока - 1 шт.

    Руководство по эксплуатации - 1экз.

    Паспорт - 1 экз.


    • - первичные токи, А

      от 5 до 3150

      5 и/или 1

      от 3,6 до 40,5

      0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0/(5-30)

      5Р, 10P/(5-40)

      от 1 до 60

      50

      от 10 до 60

      от 260 х 148 х 220

      до 405 х 248 х 390

    • - вторичные токи, А

    • - наибольшее рабочее напряжение, кВ

    • - классы точности /коэффициент безопасности измерительных обмоток

    • - классы точности/коэффициент предельной кратности защитных обмоток

    - номинальные мощности, ВА

    • - номинальная частота, Гц

    • - масса, кг

    • - габаритные размеры, мм

    Климатическое исполнение У3, T3, по ГОСТ 15150-69.
