Сведения о средстве измерений: 90043-23 Трансформаторы тока встроенные

Номер по Госреестру СИ: 90043-23
90043-23 Трансформаторы тока встроенные
(SB 0,8)

Назначение средства измерений:
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока встроенные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1

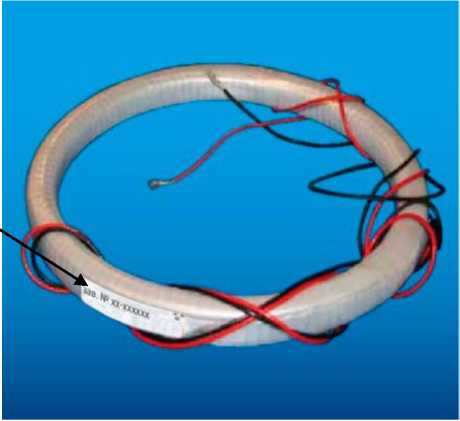

Внешний вид. Трансформаторы тока встроенные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 2

Общие сведения

Дата публикации - 06.10.2023
Срок свидетельства -
Номер записи - 191983
ID в реестре СИ - 1411158
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SB 0,8,

Производитель

Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1937 от 2023.09.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы тока встроенные (SB 0,8)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ELEQ b.v."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20951-06
01.03.2011
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
20951-08
01.10.2013
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-06
01.10.2011
Трансформаторы напряжения, UGE 3-35
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25475-08
01.10.2013
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-11
18.05.2016
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25476-08
01.10.2013
Трансформаторы напряжения, UGZ
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25477-06
01.10.2011
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25477-08
01.10.2013
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25559-08
01.10.2013
Трансформаторы тока, RM
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
25567-08
01.10.2013
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25568-08
01.10.2013
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25569-08
01.10.2013
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38611-08
01.10.2013
Трансформаторы тока, IGD
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38612-08
03.08.2024
Трансформаторы тока, SVA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
52176-12

Трансформаторы тока встроенные, SB0.8H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
4 года
55006-13
03.08.2024
Трансформаторы тока, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55007-13
03.08.2024
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55008-13
03.08.2024
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55009-13
03.08.2024
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55010-13
03.08.2024
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55016-13
03.08.2024
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
59004-14
19.09.2024
Трансформаторы напряжения, UGECAK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
73156-18

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
78274-20

Трансформаторы напряжения, UGE 2,2
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
79535-20

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
81432-21

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85558-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85654-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
86564-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
87438-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
90043-23

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
16 лет
91269-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
93056-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
94808-25

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Кто поверяет Трансформаторы тока встроенные (SB 0,8)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЛЕММА"
(RA.RU.314006)
  • SB 0,8
  • 24 24 0 0 24 24 0

    Стоимость поверки Трансформаторы тока встроенные (SB 0,8)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Фирма «ELEQ b.v.», Германия

    Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

    Изготовитель

    Фирма «ELEQ b.v.», Германия
    Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

    Испытательный центр

    Общество с ограниченной ответственностью «Лемма» (ООО «Лемма»)
    Юридический адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, к. 23
    Адрес: 620028, Свердловская обл., г. Екатеринбург, б-р Верх-Исетский, д. 13, лит. «Н», помещ. №№ 22, 26

    Правообладатель


    Фирма «ELEQ b.v.», Германия
    Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

    Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Выводы вторичных обмоток подключаются к клеммным колодкам, закрепленным в шкафу управления выключателя. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 06-007021, 06-007022, 06-007023, 06-007024, 06-007025, 06-007026, 06-007003, 06-007006, 06-007008, 06-007005, 06-007004, 06-007012.

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Доступ для предотвращения несанкционированного доступа к узлам регулир овки и элементам конструкции невозможен, пломбировка не требуется.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.

    Внешний вид. Трансформаторы тока встроенные (SB 0,8), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока встроенные (SB 0,8), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформатора тока встроенного SB 0,8 и места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока встроенный

    SB 0,8

    12 шт.

    Паспорт

    -

    12 шт.


    Таблица 1 - Метрологические характеристики

    Наименование параметра

    Значение

    Заводские номера

    06-007021;

    06-007003;

    06-007012

    06-007022;

    06-007006;

    06-007023;

    06-007008;

    06-007024;

    06-007005;

    06-007025;

    06-007026

    06-007004

    Дата изготовления

    2006

    Номинальное напряжение, кВ

    110

    Наибольшее рабочее напряжение, кВ

    145

    Номинальный первичный ток, А

    150

    Номинальный вторичный ток, А

    5

    Номинальная частота, Гц

    50

    Число вторичных обмоток для измерений

    1

    1

    -

    Число вторичных обмоток для защиты

    -

    -

    1

    Номинальная вторичная нагрузка для измерений,

    В-А

    20

    15

    -

    Номинальная вторичная нагрузка для защиты, В-А

    -

    -

    20

    Классы точности вторичных обмоток для измерения

    0,5

    0,2

    -

    Классы точности вторичных обмоток для защиты

    -

    -

    10P

    Номинальный коэффициент безопасности приборов

    20

    10

    -

    Номинальная предельная кратность для защиты

    -

    -

    20

    Таблица 2 - Технические характеристики

    Наименование параметра

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +45
