Номер по Госреестру СИ: 85558-22
85558-22 Трансформаторы тока встроенные
(SBL 0.8 H)
Назначение средства измерений:
Трансформаторы тока встроенные SBL 0.8 H (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187532
ID в реестре СИ - 1399528
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SBL 0.8 H,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1298 дн.
Приказы РСТ, где упоминается данный тип СИ
№1176 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока встроенные (SBL 0.8 H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы тока встроенные (SBL 0.8 H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы тока встроенные (SBL 0.8 H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cafrr: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Трансформаторы тока выполнены с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные SBL 0.8 H зав. № 08002076, 08002077, 08002078, 09022242, 09022243, 09022244, 09022283, 09022284, 09022285.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

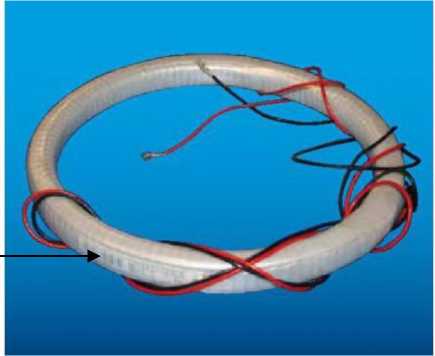

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
