Номер по Госреестру СИ: 91269-24
91269-24 Трансформаторы тока встроенные
(SB 0, 8)
Назначение средства измерений:
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

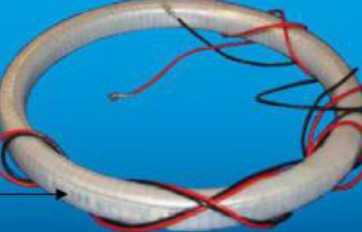

Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 08.02.2024
Срок свидетельства -
Номер записи - 193161
ID в реестре СИ - 1414297
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SB 08, SB 0,8,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1599 дн.
Приказы РСТ, где упоминается данный тип СИ
№1641 от 2024.07.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№308 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока встроенные (SB 0, 8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы тока встроенные (SB 0, 8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ПРОМЭНЕРГОСТАНДАРТ" (RA.RU.314501) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока встроенные (SB 0, 8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «ELEQ b.v.», Германия
Юридический адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 130881508, 130881506, 130881502, 130881505, 130881509, 130881511, 130881507, 130881510, 130881512, 130881504, 130881503, 130881501.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
130881508,130881506, 130881502, 130881505, 130881509, 130881511, 130881507, 130881510, 130881512, 130881504, 130881503, 130881501 | |
|
Номинальный первичный ток 11ном, А |
500 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
