Номер по Госреестру СИ: 78274-20
78274-20 Трансформаторы напряжения
(UGE 2,2)
Назначение средства измерений:
Трансформаторы напряжения UGE 2,2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях напряжением до 2,2 кВ.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177410
ID в реестре СИ - 1364596
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UGE 2,2,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 21
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1035 от 2020.06.04 ПРИКАЗ об утверждении типов СИ 45 КИБ
Наличие аналогов СИ: Трансформаторы напряжения (UGE 2,2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Трансформаторы напряжения (UGE 2,2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (UGE 2,2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 4
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты по ГОСТ Р 8.746-2011 (трансформаторы напряжения измерительные лабораторные серии НЛЛ, регистрационный номер в Федеральном информационном фонде 46942-11);
- прибор для измерения электрических величин и показателей качества электрической энергии Энергомонитор-3.3Т (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазин нагрузок МР 3025 ( регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Изготовитель
ELEQ b.v., Германия
Адрес: Karl-Ferdinand-Braun-Straee 1, 50170 Kerpen (Sindorf)
Телефон (факс): (02273) 98870/((02273) 988791)
Заявитель
Каскад Ладожских гидроэлектростанций филиала «Невский» публичное акционерное общество «Территориальная генерирующая компания № 1» (Каскад Ладожских ГЭС филиала «Невский» ПАО «ТГК-1»)
ИНН 7841312071
Адрес: 187780, Ленинградская обл., г. Подпорожье, ул. Энергетиков, д. 3
Телефон (факс): +7 (813) 655-00-59/+7 (813) 655-00-01
Web-сайт: http ://www.tgc 1 .ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Высоковольтный вывод первичной обмотки расположен на верхней части корпуса трансформаторов и выполнен в виде винтового зажима. Выводы вторичных обмоток и заземляемый вывод первичной обмотки расположены в нижней части трансформаторов в виде винтовых зажимов. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией. Трансформаторы укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

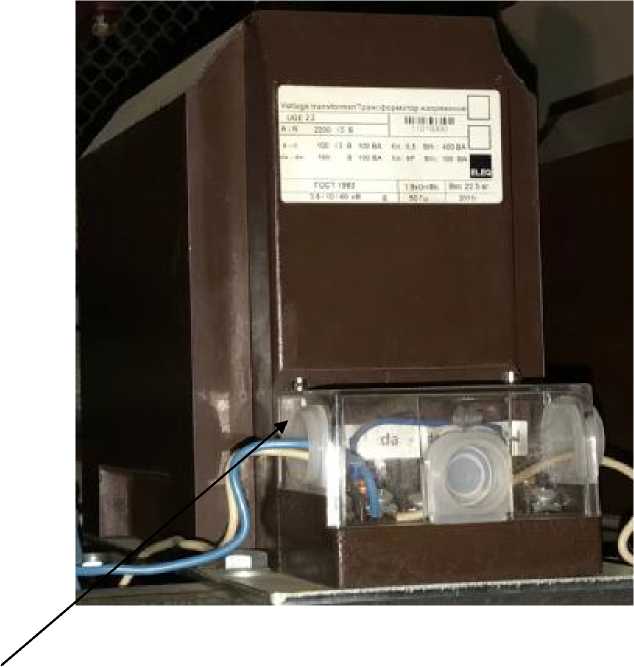

Общий вид трансформатора напряжения UGE 2,2, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
место пломбировки
Рисунок 1 - Общий вид трансформатора напряжения UGE 2,2
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения UGE 2,2 (заводские номера: 08-015237, 08-015235, 08-015241, 08-015233, 08-015238, 08-015239, 08-035698, 08-035690, 08-035691, 08-035685, 11-019333, 08-035694, 08-015234, 08-015240, 08-015242, 08-035693, 08-035692, 08-035687, 08-035686, 08-035695, 08-035688) |
UGE 2,2 |
21 шт. |
|
Паспорт |
- |
21 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, В |
2200/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 |
|
Классы точности: - измерительной обмотки |
0,5 |
|
- обмотки защиты |
6P |
|
Номинальная мощность с коэффициентом мощности активноиндуктивной нагрузки 0,8, В^А: - в классе точности 0,5 |
100 |
|
- в классе 6P |
100 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
220 |
|
- ширина |
150 |
|
- высота |
350 |
|
Масса трансформатора, кг, не более |
22,5 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
|
Срок службы до списания, лет, не менее |
25 |
