Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.

Общий вид весов показан на рисунке 1.

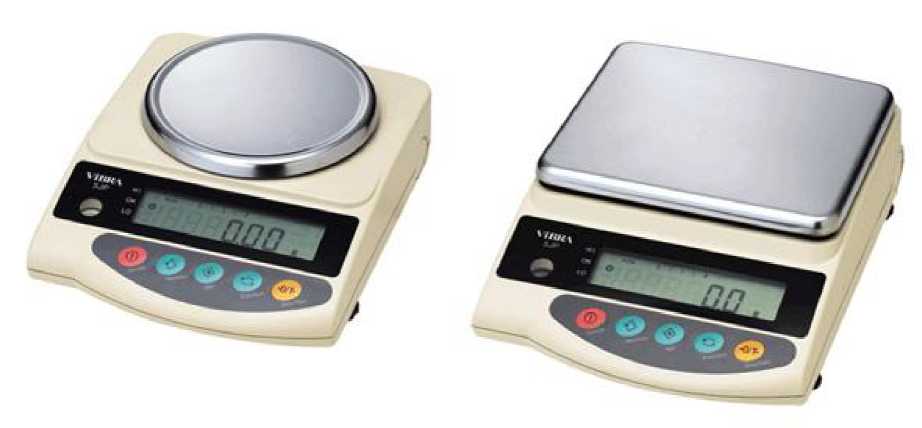

Рисунок 1 - Общий вид весов неавтоматического действия SJ.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1) - только для модификаций SJ-620CE, SJ-6200CE;

• - взвешивание в различных единицах измерения массы (2.1).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения.

Весы выпускаются в следующих модификациях: SJ-220CE, SJ-420CE, SJ-620CE, SJ-1200CE, SJ-2200CE, SJ-4200CE, SJ-6200CE, SJ-12KCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид SJ-A[K]CE, где:

SJ - обозначение типа весов;

А - обозначение максимальной нагрузки (Max), в граммах (для модификации SJ-12KCE в килограммах);

[К] - (если присутствует) означает весы с максимальной нагрузкой (Max) более 10 кг;

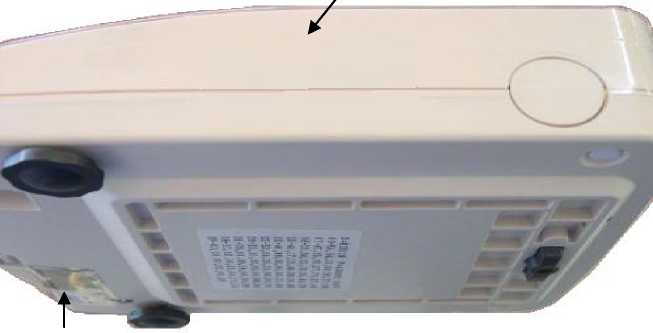

Место нанесения поверительно-го клейма в виде наклейки

Место размещения пломбы (переключатель юстировки)

Рисунок 2 - Место нанесения поверительного клейма и схема пломбировки от несанкционированного доступа.

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2, и таблице 3.

Таблица 2

Таблица 3

Масса и габаритные размеры весов приведены в таблице 4.

Таблица 4
