Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала), который может быть закреплен на кронштейне.

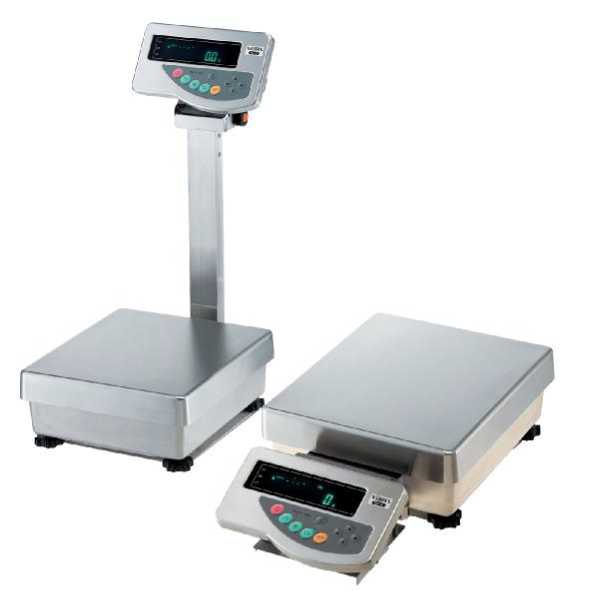

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия HJ.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

- полуавтоматическое устройство юстировки чувствительности встроенным грузом

(4.1.2.5) (для модификаций: HJR-17KSCE, HJR-22KSCE, HJR-33KSCE, HJR-62KSDCE). Весы оснащены последовательным интерфейсом передачи данных RS232C. Весы снабжены следующими функциями:

- подсчет количества образцов;

- взвешивание в различных единицах измерения массы (килограмм, грамм, карат);

- взвешивание в процентах;

- сигнализация о превышении нагрузки.

Весы выпускаются в следующих модификациях: HJ-17KSCE, HJR-17KSCE, HJ-22KSCE, HJR-22KSCE, HJ-33KSCE, HJR-33KSCE, HJ-62KSDCE, HJR-62KSDCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид HJ[R]-A[K][S][D]CE, где:

HJ - обозначение типа весов;

[R] - (если присутствует) означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности встроенным грузом;

А - обозначение максимальной нагрузки (Max), в килограммах;

[К] - (если присутствует) означает весы с максимальной нагрузкой более 10 кг;

[S] - (если присутствует) означает, что в комплект поставки не входит кронштейн для крепления весоизмерительного прибора (терминала);

[D] - (если присутствует) означает, что весы оснащены цифровым показывающим устройством, с уменьшенным в 10 раз делением, в диапазоне от 0 до 6200 г включительно.

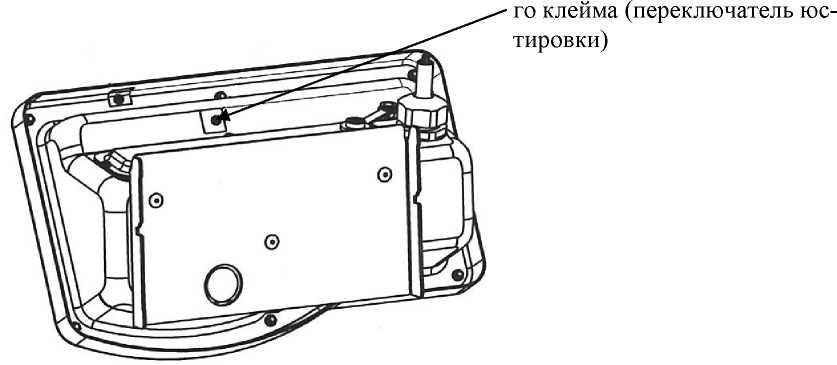

Место нанесения поверительно-

Рисунок 2 - Место нанесения поверительного клейма.

• 1. ГПУ..................................................................................................................................1 шт.

• 2. Весоизмерительный прибор (терминал)......................................................................1 шт.

• 3. Руководство по эксплуатации ......................................................................................1 экз.

• 4. Адаптер сетевого питания.............................................................................................1 шт.

• 5. Кронштейн для крепления весоизмерительного прибора (терминала)*..................1 шт.

* Примечание - Кронштейн для крепления весоизмерительного прибора (терминала ) в стандартный комплект поставки не входит.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2.

Таблица 2

Масса и габаритные размеры весов приведены в таблице 3.

Таблица 3
