Конструктивно весы состоят из взвешивающего модуля (Т.2.2.7 ГОСТ OIML R 76-1-2011) и терминала (Т.2.2.5 ГОСТ OIML R 76-1-2011), соединенных кабелем.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей терминала.

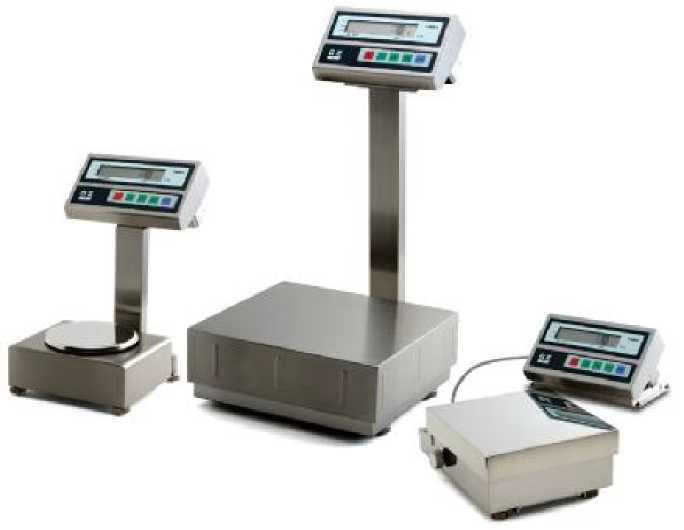

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия GZII, GZH.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - определение стабильного равновесия (4.4.2);

• - устройство индикации отклонения от нуля (4.5.5);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5) - кроме модификаций: GZII

• - обнаружение промахов (5.2);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - запоминающее устройство (4.4.6);

- взвешивание в различных единицах измерения массы (2.1);

• - вспомогательное показывающее устройство (Т.2.5) - кроме модификации GZII-30KCEX.

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения.

Обозначение модификаций весов имеет вид GZ^-В^КСЕХ, где:

[1] — полуавтоматическое устройство юстировки чувствительности встроенным гру

зом:

• - Н — присутствует;

• - II — отсутствует.

B — встроенный источник питания постоянного тока (для весов без встроенного источника питания постоянного тока индекс отсутствует).

[2] — максимальная нагрузка Мах в граммах или килограммах.

К — индекс присутствует в обозначении модификаций весов с максимальной нагрузкой Max превышающей 10 кг.

Весы могут оснащаться последовательным интерфейсом передачи данных RS-232C или RS-422A (только для модификаций без встроенного источника питания постоянного тока).

Знак поверки наносится на корпус терминала.

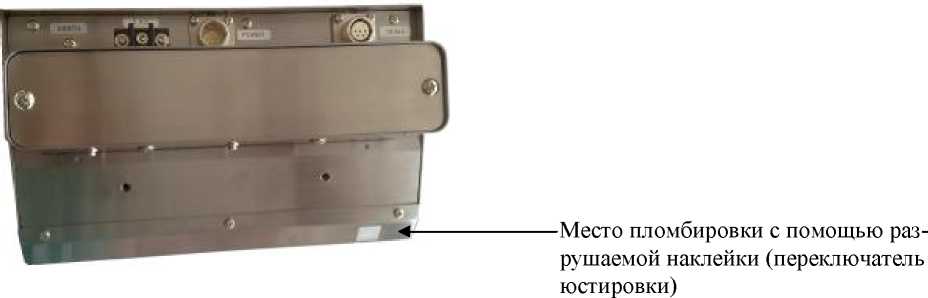

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

• 1. Весы ................................................................................................................................1 шт.

• 2. Блок питания (кроме модификаций со встроенным источником

питания постоянного тока)...............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

Таблица 2

Таблица 3

Диапазон уравновешивания тары

Диапазон температур, ^оС..............

Параметры электропитания от сети переменного тока:

напряжение, В.............................................................................................................. 220 _-⁺₁¹₅⁰_%^% ;

частота, Гц .........................................................................................................................50±1.

Параметры электропитания от источника постоянного тока:

напряжение, В...........................................................................................................................9.
