Конструктивно весы состоят из взвешивающего модуля (Т.2.2.7 ГОСТ OIML R 76-1-2011) и терминала (Т.2.2.5 ГОСТ OIML R 76-1-2011), соединенных кабелем.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием силы тяжести взвешиваемого объекта, в цифровой сигнал, пропорциональный массе взвешиваемого объекта. Результаты взвешивания выводятся на дисплей терминала.

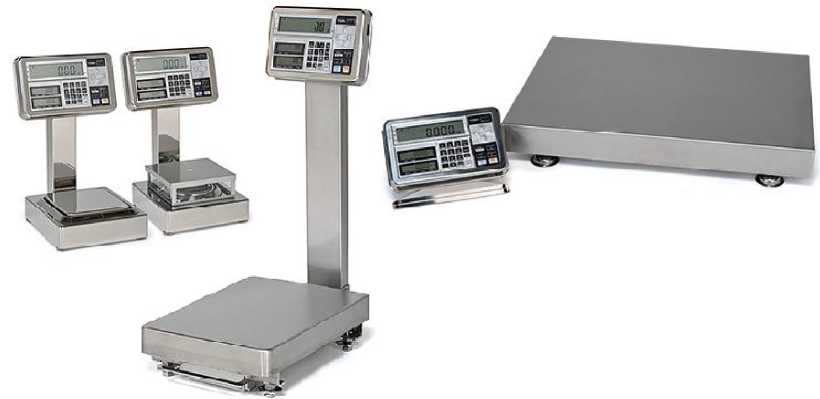

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия FS, FZ

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - определение стабильного равновесия (4.4.2);

• - устройство индикации отклонения от нуля (4.5.5);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - обнаружение промахов (5.2);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - запоминающее устройство (4.4.6);

• - взвешивание в различных единицах измерения массы (2.1);

• - вспомогательное показывающее устройство (Т.2.5).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения.

Обозначение модификаций весов имеет вид [1] [2][3][4][5]-[6], где:

• [1] - обозначение исполнения FS или FZ:

• [2] - условное обозначение максимальной нагрузки (Max):

62 - 620 г;

320 - 3200 г;

620 - 6200 г;

1500 - 15000 г;

30K - 30 кг;

60K - 60 кг;

100K - 100 кг;

150K - 150 кг;

200K - 200 кг;

300K - 300 кг.

• [3] - условное обозначение действительной цены деления шкалы (d):

3 - 0,001 г ;

2 - 0,01 г ;

1 - 0,1 г ;

0.1G - 0,1 г;

1G - 1 г;

• [4] - Ex - если присутствует, взрывозащищенное исполнение:

• [5] - F - если присутствует, напольное исполнение:

• [6] - обозначение терминала i02 или i03.

Весы могут оснащаться последовательным интерфейсом передачи данных RS-232C или RS-422A.

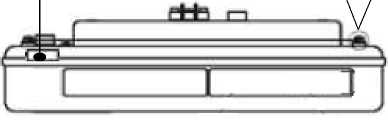

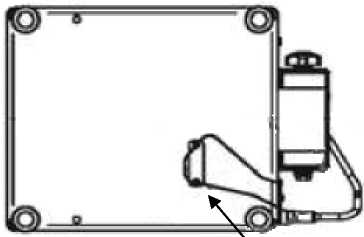

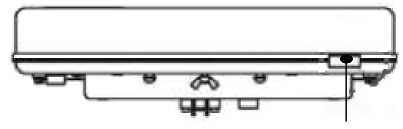

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Наклейки, разрушаемые

при вскрытии корпуса

Винт с отверстием для уста-

новки проволочной пломбы

Винт с отверстием для установки проволочной пломбы

Наклейки, разрушаемые при вскрытии корпуса

о а

Проволочная пломба, ограничивающая доступ к переключателю режима регулировки, а также предотвращающая вскрытие корпуса взвешивающего модуля

Рисунок 2 - Схема пломбировки от несанкционированного доступа

• 1. Весы - 1 шт.

• 2. Блок питания - 1 шт.

• 3. Руководство по эксплуатации - 1 экз.
