Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы c максимальными нагрузками до 620 г включительно оснащаются ветрозащитной витриной и встроенным поддонным крюком.

Общий вид весов показан на рисунке 1.

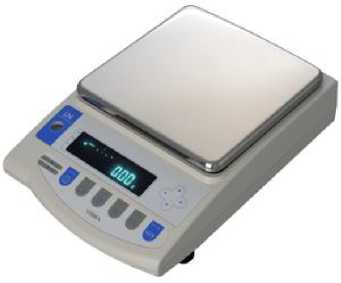

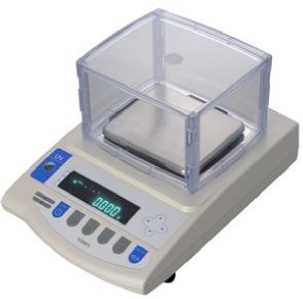

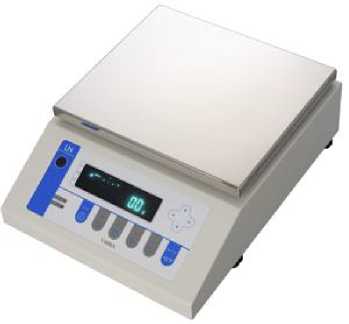

Рисунок 1 - Общий вид весов неавтоматического действия LN

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - взвешивание в различных единицах измерения массы (2.1);

• - запоминающее устройство (4.4.6);

• - полуавтоматическое устройство юстировки чувствительности (4.2.5);

• - различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.

Знак поверки в виде наклейки наносится на корпус весов.

Весы оснащены последовательным интерфейсом передачи данных RS232C. Обозначение модификаций весов имеет вид LN[1][2][3]CE, где: LN - обозначение типа весов;

• [1] - условное обозначение максимальной нагрузки (Max):

22 - 220 г;

32 - 320 г;

42 - 420 г;

62 - 620 г;

120 - 1200 г;

220 - 2200 г;

320 - 3200 г;

420 - 4200 г;

620 - 6200 г;

820 - 8200 г;

1200 - 12000 г;

1500 - 15000 г;

2100 - 21000 г;

3100 - 31000 г.

• [2] - условное обозначение действительной цены деления (d):

• 1 - 0,1 г;

• 2 - 0,01 г;

• 3 - 0,001 г.

• [3] - полуавтоматическое устройство юстировки чувствительности:

R - если присутствует означает, что весы оснащены полуавтоматическим устройством юстировки чувствительности.

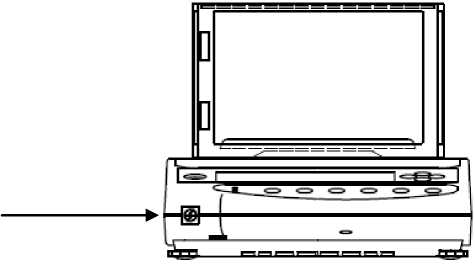

нижней части корпуса весов         части корпуса весов

Разрушаемая наклейка на передней корпуса весов

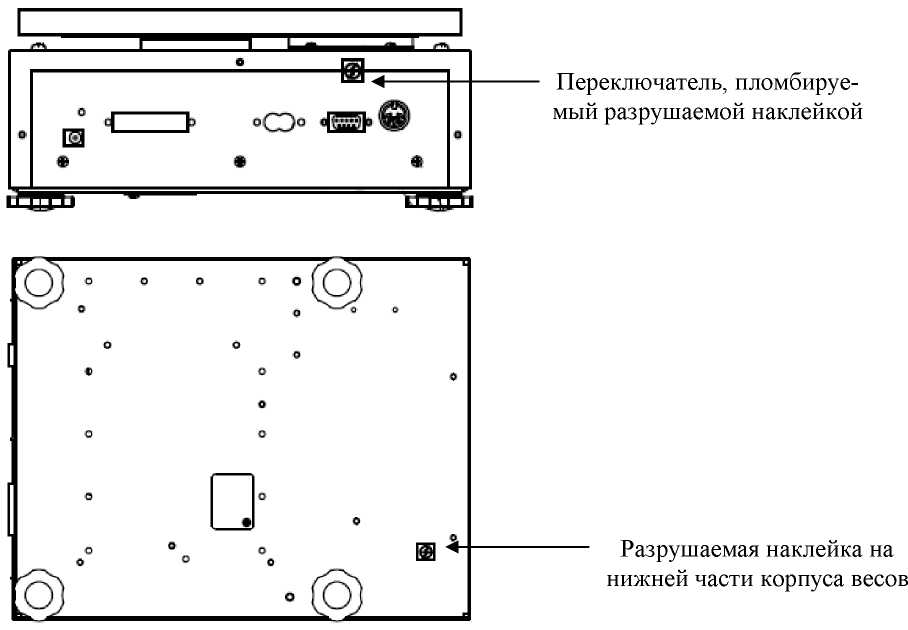

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания............................................................................................1 шт.

• 3. Руководство по эксплуатации ......................................................................................1 экз.

Метрологические характеристики приведены в таблицах 2-4.

Таблица 2

Таблица 3

Таблица 4

Диапазон уравновешивания тары..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В............................................................................................................. 220 _-⁺₁¹₅⁰_%^% ;

частота, Гц
