Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

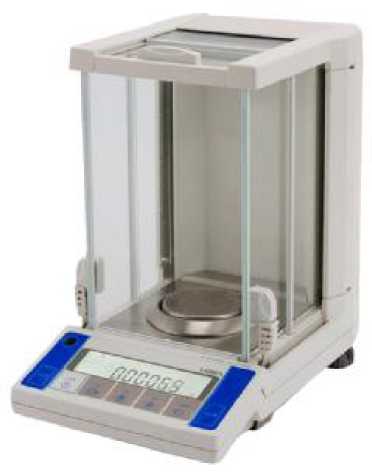

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия AF.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

• - цифровое показывающее устройство с отличающимся делением (3.4.1).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы могут выполнять следующие функции:

• - подсчет количества образцов;

• - взвешивание в различных единицах измерения массы (карат, грамм, миллиграмм);

• - взвешивание в процентах;

• - сигнализация о превышении нагрузки.

Весы выпускаются в следующих модификациях: AF224RCE, AF225DRCE, отличающихся метрологическими характеристиками.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

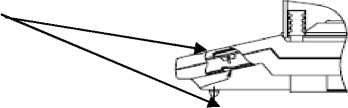

Место пломбировки (переключатель юстировки)

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

• 1. Весы ................................................................................................................................1 шт.

• 2. Ветрозащитная витрина................................................................................................1 шт.

• 3. Адаптер сетевого питания............................................................................................1 шт.

• 4. Руководство по эксплуатации .....................................................................................1 экз.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы нагрузки (m) и пределы допускаемой погрешности (mpe) приведены в таблице 2.

Таблица 2
