Номер по Госреестру СИ: 49670-12
49670-12 Спектрометры атомно-абсорбционные
(PinAAcle мод. 900F, 900T, 900H, 900Z)
Назначение средства измерений:
Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z (далее по тексту - спектрометр) предназначены для измерения концентрации различных элементов в жидких средах.
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 3
Программное обеспечение
Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения Syngistix for AA версии 1.0
Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний спектрометра, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Идентификационные данные указаны в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Syngistix for AA |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным PinAAcle моделей 900F, 900T, 900H, 900Z
Техническая документация фирмы «PerkinElmer Inc.», США.
Поверка
Поверкаосуществляется по документу МП 09.Д4-12 «Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900T, 900H, 900Z. Методика поверки», утвержденному в ФГУП «ВНИИОФИ» 03 февраля 2012 года, с изменением №1, утвержденным 28.07.2015.
Основные средства поверки:
государственные стандартные образцы состава растворов ионов металлов Al (ГСО 7758-2000), Cu (ГСО 7764-2000), Ca (ГСО 7772-2000), Zn (ГСО 77370- 2000), Cd (ГСО 7773-2000), Pb (ГСО 7778-2000). Массовая концентрация ионов 1,0 мг/см3. Погрешность определения концентрации 1% при доверительной вероятности р=0,95.
Изготовитель
«PerkinElmer Inc.», СШААдрес: USA, MA 02451, 940 Winter Street Waltham
Телефон/Факс: +1 (781) 663-6900
Электронная почта: info@perkinelmer.com
Заявитель
Московское представительство АО «Шелтек АГ»Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Электронная почта: info@scheltec.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометра основан на методе атомно-абсорбционного спектрального анализа.
Спектрометр представляет собой стационарный лабораторный прибор.
Рисунок 1 - Общий вид атомно-абсорбционного спектрометра PinAAcle 900T
Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: “ацетилен - воздух”, “ ацетилен - закись азота ”, при помощи программного обеспечения Syngistix for AA, можно управлять скоростью потока горючего газа (ацетилен) и окислителя (воздух/закись азота) и его оптимизацией. Система газового контроля встроена в спектрометр, она включает в себя блокировочные устройства для пламени, что необходимо для безопасной работы.
Электротермический атомизатор представлен в виде графитового атомизатора поперечного нагрева (THGA), либо графитовым атомизатором (HGA).
Рисунок 2а

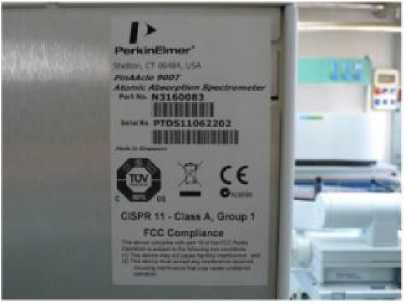

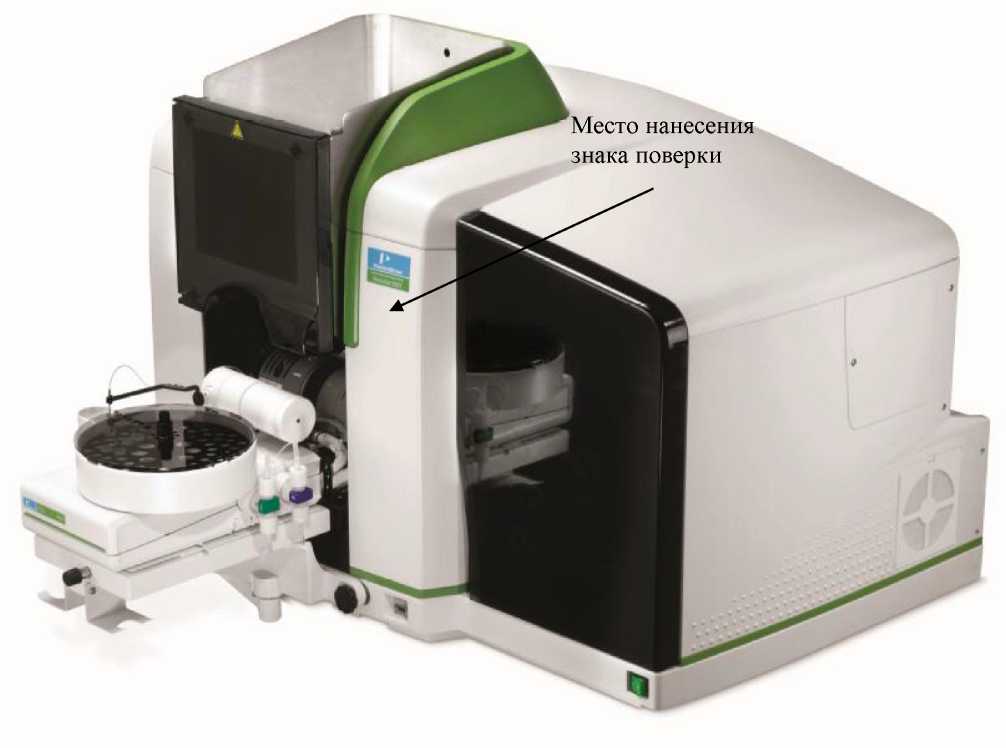

Рисунок 2 - Спектрометр атомно-абсорбционный PinAAcle 900T, а) маркировка, б) место пломбирования (указано стрелкой)
Общей чертой атомно-абсорбционных спектрометров PinAAcle моделей 900F, 900T, 900H, 900Z является использование оптоволоконной оптики (стекловолокно) вместо
беспроводной оптики (атмосферной оптической линии связи). Оптическая система спектрометров базируется на монохроматорах с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.
В состав оптической части спектрометров входят восемь ламповых держателей со встроенными блоками питания для восьми ламп с полым катодом (HCL) или двух безэлектродных газоразрядных ламп (EDL) и шести ламп с полым катодом (HCL). Излучение от требуемой лампы собирается на подвижном зеркале и соединяется в подводящем оптоволокне. На спектрометрах могут быть определены элементы, резонансные спектральные линии которых лежат в диапазоне 190-800 нм, при условии наличия соответствующего источника резонансного излучения.
В зависимости от модели спектрометры оснащены дейтериевым корректором фона (пламенная атомизация) или (и) корректором неселективного поглощения, основанным на продольном эффекте Зеемана (электротермическая атомизация). В качестве дополнительного оборудования, на спектрометры могут устанавливаться проточно-инжекционная (FIAS) и ртутногидридная системы.
Таблица 1 - Конфигурация спектрометров зависит от моделей
Наименование |
900F |
900T |
900H |
900Z |
Оптическая схема
|
+ |
+ |
+ |
+ |
Атомизатор
|
+ |
+ + |
+ + |
+ + |
Корректор фона
|
+ |
+ + |
+ |
+ |
Цветная камера обзора печи |
+ |
+ |
+ |
Продолжение таблицы 1
Наименование |
900F |
900T |
900H |
900Z |
Программное обеспечение Syngistix for AA |
+ |
+ |
+ |
+ |
Восемь ламп с автоматическим управлением |
+ |
+ |
+ |
+ |
Автодозатор AS900, с держателем |
+ |
+ |
+ |
Таблица 4
Наименование |
Количество, шт. |
Спектрометр атомно-абсорбционный |
1 |
Компьютер ( под заказ) |
1 |
Программное обеспечением Syngistix for AA |
1 |
Система охлаждения для 900T, 900H , 900Z ( под заказ) |
1 |
Автодозатор AS900 для 900T, 900H, 900Z ( под заказ) |
1 |
Принтер ( под заказ) |
1 |
Набор для установки |
1 |
Руководство по эксплуатации |
1 |
Руководство по программному обеспечению |
1 |
Методика поверки МП 09.Д4-12 |
1 |
Таблица 3
Наименование характеристики |
PinAAcle | |||
900F |
900T |
900H |
900Z | |
Спектральный диапазон, нм |
190: |
900 | ||
Спектральная ширина щели, нм |
0,2; 0,7; 2,0 |
Продолжение таблицы 3
Наименование характеристики |
PinAAcle | |||
900F |
900T |
900H |
900Z | |
Характеристические концентрации при пламенной атомизации, мкг/дм3
|
1100 300 200 30 | |||
Характеристические массы при электротермической атомизации, пг
|
40 1,5 20 40 | |||
Пределы обнаружения меди (по критерию 3о), мкг/дм3, не более
|
4,0 0,4 | |||
Относительное СКО случайной составляющей погрешности спектрометра при пламенной атомизации, %
|
±7 | |||
Относительное СКО случайной составляющей погрешности спектрометра при электротермической атомизации, %
|
±12 | |||
Напряжение питания переменного (при частоте 50±1 Гц), В |
220:240 | |||
Потребляемая мощность, кВо-А, не более |
0,8 |
10,1 |
7,0 |
10,1 |
Г абаритные размеры, мм, не более |
680x950x730 | |||
Масса, кг, не более |
94 |
141 |
122 |
126 |
Условия эксплуатации: -диапазон температур окружающей среды, 0С
|
10: 35 20: 80 760±35 |
