Номер по Госреестру СИ: 68542-17
68542-17 Масс-спектрометры с индуктивно-связанной плазмой
(NexION 2000)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой NexION 2000 (далее -масс-спектрометры) предназначены для измерения элементного и изотопного состава твердых и жидких веществ и материалов по аттестованным методикам измерений.
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 07.09.2022
Номер записи - 160205
ID в реестре СИ - 382605
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет, модель NexION 2000B, модель 2000В, мод. 2000B, Масс-спектрометр с индуктивно-связанной плазмой NexION 2000P, NexION 2000В, NexION 2000 модель 2000В,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 4
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1898 от 2017.09.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Масс-спектрометры с индуктивно-связанной плазмой (NexION 2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Масс-спектрометры с индуктивно-связанной плазмой (NexION 2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 1 | 0 | 5 | 0 | 2 | 0 | 2 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Масс-спектрометры с индуктивно-связанной плазмой (NexION 2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
11861 | 11861 |
Программное обеспечение
Управление масс-спектрометром осуществляется посредством внешнего компьютера с программным обеспечением, позволяющим проводить настройку прибора и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер, на электронные носители или в сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) масс-спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Syngistix™ for ICP-MS |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.1 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на второй лист руководства по обслуживанию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно-связанной плазмой NexION 2000
ГОСТ Р 8.735.0-2011ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах.
Техническая документация изготовителя PerkinElmer, Inc.
Поверка
Поверкаосуществляется по документу МП 69-251-2017 «ГСИ. Масс-спектрометры с индуктивносвязанной плазмой NexION 2000. Методика поверки», утвержденному ФГУП «УНИИМ» 07 июля 2017 г.
Основные средства поверки:
- стандартные образцы растворов элементов ГСО 7759-2000 (Be), ГСО 7268-96 (Co), ГСО 7252-96 (Pb), ГСО 7472-98 (Cd) (границы относительной погрешности (P=0,95) ±1,0 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока масс-спектрометра, как показано на рисунке 1.
Изготовитель
PerkinElmer, Inc., США
Адрес: 940 Winter Street, Waltham, MA 02451, США Телефон: +1(203) 925-4602, (800)762-4000
Web-сайт: www.perkinelmer.com; Е-mail: CuatomerCareUS@perkinelmer.com
Заявитель
Представительство АО Шелтек АГ (Швейцария) Адрес: 119334, г. Москва, ул. Косыгина, 19 Телефон: +7 (495) 935-8888; факс: +7 (495) 564-8787Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» Адрес: 620075, г. Екатеринбург, улица Красноармейская, 4 Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
Web-сайт: www.uniim.ru; E-mail: uniim@uniim.ru
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.
Конструктивно масс-спектрометры состоят непосредственно из масс-спектрометра в настольном исполнении, вакуумной системы, включающей внешний форвакуумный и внутренний турбомолекулярный насосы, системы охлаждения, системы управления и обработки данных.
Масс-спектрометры включают в себя:
-
- систему ввода, состоящую из перистальтического насоса, распылителя и распылительной камеры и предназначенную для ввода анализируемого образца;
-
- генератор индуктивно-связанной плазмы;
-
- плазменную горелку, применяемую для ионизации образца;
-
- интерфейс, переносящий ионный поток из плазмы, находящейся при атмосферном давлении, в вакуумную часть масс-спектрометра;
-
- квадрупольный ионный дефлектор;
-
- квадрупольную универсальную систему устранения фона UCT™;
-
- квадрупольный масс-анализатор, применяемый в качестве масс-фильтра для разделения ионов по отношению массы к заряду; систему детектирования для измерения потоков ионов.
Система устранения фона UCT™ способна работать в одном из трех режимов или их комбинациях:
-
- стандартный режим - для образцов без существенных спектральных интерференций;
-
- KED режим - для быстрого анализа для образцов с простыми полиатомными интерференциями;
-
- DRC режим - для высокочувствительного элементного анализа образцов со сложными спектральными интерференциями.
Система детектирования на основе двойного детектора ионов регистрирует аналоговый ионный ток и одновременно ведет импульсный счет ионов.
Масс-спектрометры выпускаются следующих моделей: 2000B; 2000C; 2000P; 2000S, которые различаются системой ввода образцов и дополнительными опциями.

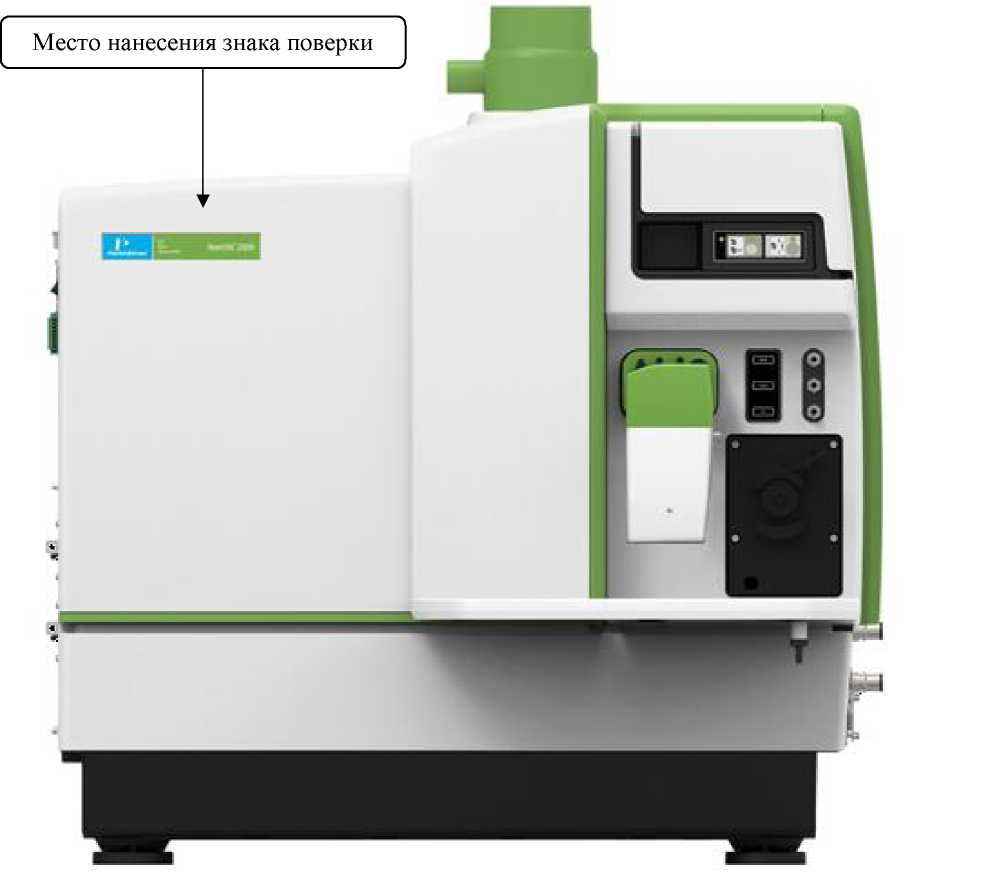

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование масс-спектрометров не предусмотрено.
Таблица 4 -
|
Наименование |
Количество, шт. |
|
Масс-спектрометр |
1 |
|
Внешний форвакуумный насос |
1 |
|
Специальный стол для масс-спектрометра |
по заказу |
|
Комплект расходных материалов и запасных частей |
по заказу |
|
Система охлаждения |
1 |
|
Набор для установки (инсталляции) |
1 |
|
Персональный компьютер |
по заказу |
|
Программное обеспечение |
1 |
|
Наименование |
Количество, шт. |
|
Комплект эксплуатационных документов в электронном виде |
1 |
|
Методика поверки МП 69-251-2017 в электронном виде |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик | |||
|
Модель |
NexION | |||
|
2000B |
2000C |
2000P |
2000S | |
|
Диапазон анализируемых масс, а.е.м. |
от 1 до 285 | |||
|
Разрешающая способность, а.е.м. |
от 0,6 до 0,8 | |||
|
Чувствительность (имп/с)/(мкг/дм3), не менее: - Be (Be-9) |
3000 |
3300 | ||
|
- Co (Co-59) |
25000 |
30000 | ||
|
- Pb (Pb-208) |
30000 |
35000 | ||
|
Пределы обнаружения, нг/дм3, не более: - Be (Be-9) |
1 |
0,7 | ||
|
- Co (Co-59) |
1 |
0,6 | ||
|
- Cd (Cd-114) |
1 |
0,9 | ||
|
Пределы допускаемого относительного СКО выходного |
3 | |||
|
сигнала, % | ||||
|
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более |
1 | |||
|
Нестабильность выходного сигнала масс-спектрометра за 4 |
л | |||
|
часа, % | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Параметры электрического питания от сетевого адаптера - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, см, не более - высота |
75 |
|
- ширина |
69 |
|
- длина |
81 |
|
Масса, кг, не более: |
150 |
|
Условия эксплуатации: о - температура воздуха, С |
от +15 до +30 |
|
- относительная влажность, % |
от 20 до 80 |
