Номер по Госреестру СИ: 49669-12
49669-12 Спектрометры эмиссионные с индуктивно связанной плазмой
(Optima мод. 8000 и 8300)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой Optima модели 8000 и 8300 (далее по тексту - спектрометр) предназначены для измерения элементного состава жидких проб и применяются для анализа состава металлов и сплавов, пищевых продуктов, почв и т.п.

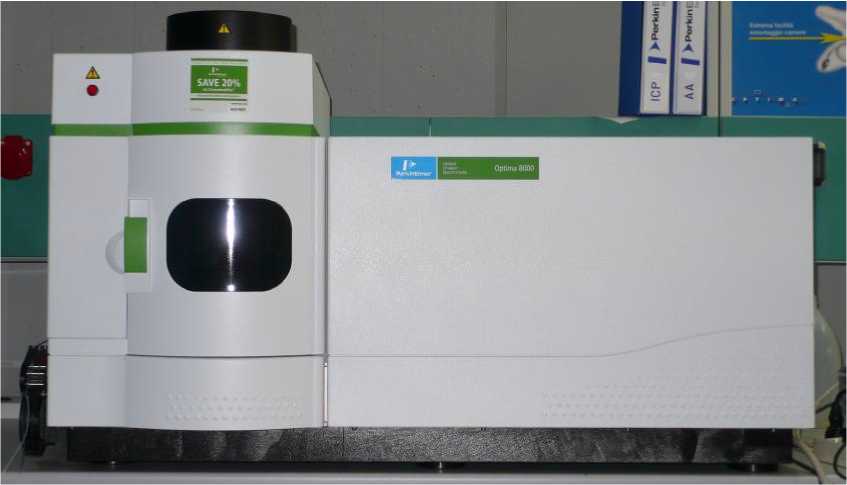

Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 2
Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.04.2017
Номер записи - 138957
ID в реестре СИ - 361357
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модель 8000, мод. 8000, Optima 8000, Optima; модель 8300, Optima; модель 8000, Optima, модель 8000, Optima, Varian и др, Optima модель 8300, Optima модель 8000, Optima модели 8000, Optima мод. 8300, Optima мод. 8000 и 8300, Optima мод. 8000, Optima 8300, OPTIMA 8000,, Optima 8000, Optima, 8300, 8000,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 124
Выдано извещений - 1
Кол-во периодических поверок - 99
Кол-во средств измерений - 56
Кол-во владельцев - 67
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 379 дн.
Приказы РСТ, где упоминается данный тип СИ
№618 от 2017.03.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО ЧМЗ (RA.RU.311917) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 16 | 2 | 11 | 0 | 12 | 1 | 8 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 3 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 10 | 0 | 12 | 0 | 10 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 1 | 5 | 0 | 5 | 1 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "НЛМК" (RA.RU.313713) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
7301 | 8889 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 8889 |
|
ФБУ Иркутский ЦСМ Иркутская область |
8145 | 8889 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
13494 | 8889 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 8889 |
Программное обеспечение
Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения ICPWinLab32 версии 5.1.
Лист № 3 Всего листов 5 Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний спектрометра, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификацио нное наименование ПО |
Номер версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ICPWinLab32 |
WinLab32 |
Не ниже 5.1 |
— |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководство пользователя спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Спектрометры эмиссионные с индуктивно-связанной плазмой Optima модели 8000 и 8300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Optima модели 8000 и 8300Техническая документация фирмы «PerkinElmer Inc.», США
Поверка
Поверкаосуществляется по документу: «Спектрометры эмиссионные с индуктивно-связанной плазмой Optima модели 8000 и 8300. Методика поверки МП 71.Д4-11», утвержденному в ФГУП «ВНИИОФИ» 17 ноября 2011 года.
Основные средства поверки: государственные стандартные образцы состава растворов ионов металлов Cd (ГСО 7773-2000), Cu (ГСО 7764-2000), Fe (ГСО 7766-2000), Zn (ГСО 77702000). Массовая концентрация ионов 1,0 мг/см3. Погрешность определения концентрации 1% при доверительной вероятности р=0,95.
Изготовитель
«PerkinElmer Inc.», США
Адрес: USA, MA 02451, 940 Winter Street Waltham
Телефон/Факс: +1 (781) 663-6900
Электронная почта: info@perkinelmer.com
Заявитель
Московское представительство АО «Шелтек АГ»
Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Электронная почта: info@scheltec.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитациигосударственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометра основан на методе спектрального анализа оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.
Спектрометр представляет собой стационарный лабораторный прибор.
Рисунок 1 - Общий вид спектрометра эмиссионного с индуктивно-связанной плазмой
Optima 8000.
Конструкция спектрометра включает в себя следующие основные части:
-
- Источник возбуждения спектра, состоящий из плазменной горелки, распылителя, индуктора, перистальтического насоса и твердотельного радиочастотного генератора с регулируемой мощностью, предназначенный для поддержания плазмы и ввода в нее жидкой пробы;
-
- Спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
-
- Система управления (предустановленное программное обеспечение на ПК), предназначенная для управления прибором, процессом измерения, сбора и обработки выходной информации.
|>
PerklnElmer*
S-e'toe СТ 00404 цел
Optima'*8000
ICP-OES On3896
Part No N0780011
llllirrilll
Serial No 078C1062101
lllllirnillllfl
200-230 МАСЛ»
internally Protected wttb it AMP Circuit Breeker/Switch MAX POW1 * MOO VA
Рисунок 2а
Рисунок 2 - Спектрометр эмиссионный с индуктивно-связанной плазмой Optima 8000 а) маркировка, б) место пломбирования (указано стрелкой).
Плазменный разряд может проецироваться в спектрометр в двух режимах, радиальном и аксиальном. Для возбуждения плазменного разряда, применяется твердотельный радиочастотный генератор, частотой 40МГц, работающий в режиме свободного возбуждения.
В спектрометре предусмотрены системы контроля для обеспечения безопасности пользователя и защиты прибора от повреждений. Поджег плазмы, осуществляется только после того, как все блокировки сняты (закрыта дверца отсека плазмы, давление в линии аргона для плазмы в норме, горелка в рабочем состоянии и т.д). Инициализация спектрометра завершается, когда он посылает на компьютер сообщение о готовности (“system ready”).
Система ввода спектрометра представлена в виде быстросъемного регулируемого модуля, состоящего из кварцевой горелки, инжектора, распылительной камеры (двухпроходная камера Скотта, сделанная из ритона), распылителя (поперечно-потоковый, пневматический) и дверцы отсека плазмы. Весь отсек плазмы тщательно экранирован для предупреждения утечки радиочастотного излучения. Под заказ, спектрометр оснащается циклонной кварцевой распылительной камерой с концентрическим стеклянным распылителем Мейнхарда.
Оптическая система спектрометра Optima серии 8000 состоит из двойного Эшелле-монохроматора с двойным охлаждаемым твердотельным детектором. Детектором служит двумерная фоточувствительная полупроводниковая матрица ССD.
Оптическая система спектрометра Optima серии 8300 сочетает в единой конструкции Эшелле-полихроматор и два твердотельных детектора. Твердотельным детектором служит полупроводниковая сегментированная матрица SCD. УФ детектор (UV) покрывает расширенный УФ диапазон от 165 до 403 нм, детектор видимого спектра (VIS) покрывает видимый диапазон от 404 до 782 нм.
Спектральный блок спектрометра размещен в специальной камере, который изолирован от атмосферы и тепловых воздействий. При 38°C термостатитруется как проецирующая оптика, так и полихроматор (Optima 8300). Во время работы оптическая система продувается азотом или аргоном. Охлаждение детектора, до -40°C (Optima 8300) и до -8°C (Optima 8000) во время работы, происходит за счет подачи охлаждаемой жидкости из системы охлаждения PolyScience, на медный теплообменник соединенный с полупроводниковым Пельтье-элементом.
Спектрометр может оснащаться встроенной цветной камерой PlasmaCam, которая позволяет оператору вести непрерывный обзор плазмы.
|
Наименование |
Количество |
|
Спектрометр эмиссионный с индуктивно-связанной плазмой |
1 шт. |
|
Компьютер ( под заказ) |
1 шт. |
|
Программное обеспечением ICPWinLab32 |
1 шт |
|
Система охлаждения |
1 шт. |
|
Автодозатор S10 (под заказ) |
1 шт. |
|
Принтер ( под заказ) |
1 шт. |
|
Набор для установки (инсталляции) прибора |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Руководство по программному обеспечению |
1 шт. |
|
Методика поверки МП 71.Д4-11 |
1 шт. |
Таблица 2
|
Наименование характеристики |
Optima | |
|
8000 |
8300 | |
|
Спектральный диапазон, нм |
165:900 |
165:782 |
|
Спектральное разрешение, нм (на длине волны, близкой к 200 |
0 009 |
0 006 |
|
нм), не хуже | ||
|
Пределы обнаружения элементов, мг/дм3, (по критерию 3s) | ||
|
кадмия (Cd, 1=214,440 нм) | ||
|
радиальное наблюдение |
0,02 | |
|
аксиальное наблюдения |
0,002 | |
|
меди (Си, 1=224,700 нм) | ||
|
радиальное наблюдение |
0,07 | |
|
аксиальное наблюдения |
0,007 | |
|
железа (Fe, 1=259,939 нм) | ||
|
радиальное наблюдение |
0,06 | |
|
аксиальное наблюдения |
0,006 | |
|
Относительная погрешность спектрометра,% | ||
|
кадмия (Cd, 1=214,440 нм) |
±5 | |
|
меди (Си, 1=224,700 нм) |
±5 | |
|
железа (Fe, 1=259,939 нм) |
±5 | |
|
Наименование характеристики |
Optima | |
|
8000 |
8300 | |
|
Относительное СКО случайной составляющей погрешности |
±2,0 | |
|
спектрометра*,% |
5 | |
|
Напряжение питания переменного (при частоте 50/60 Гц), В |
200- |
-240 |
|
Потребляемая мощность, кВ <А, не более |
6,5 |
5,0 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
1320X760X810 |
1500X890X760 |
|
Масса, кг, не более |
125 |
200 |
|
Условия эксплуатации: 0 |
15- |
35 |
|
-диапазон температур окружающей среды, С |
20- |
80 |
|
- диапазон относительной влажности, % |
760±35 | |
|
- атмосферное давление, мм.рт.ст | ||
*при концентрации превышающей более чем в 100 раз предел обнаружения.
