Программное обеспечение

Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется IBM-совместимым персональным компьютером с помощью специального программного комплекса. Программным образом осуществляется настройка калориметра, выбор режимов и установка параметров эксперимента, градуировка калориметра на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Калориметры используют двунаправленный интерфейс RS232 для управления и

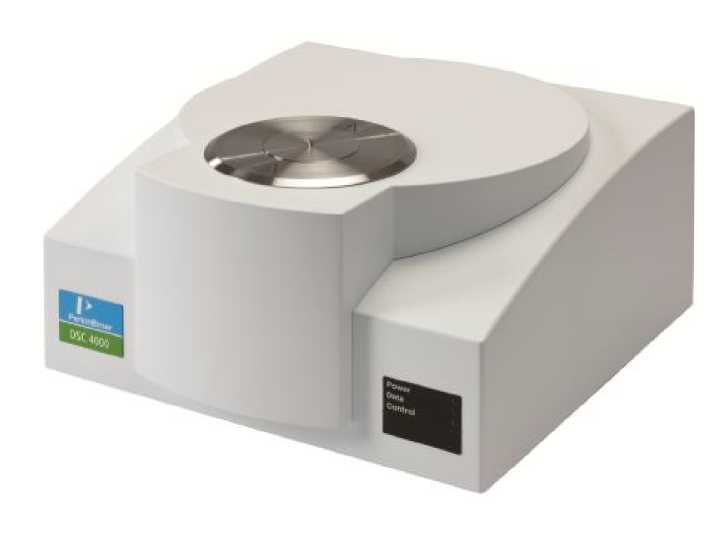

Рисунок 1 - Калориметр DSC4000

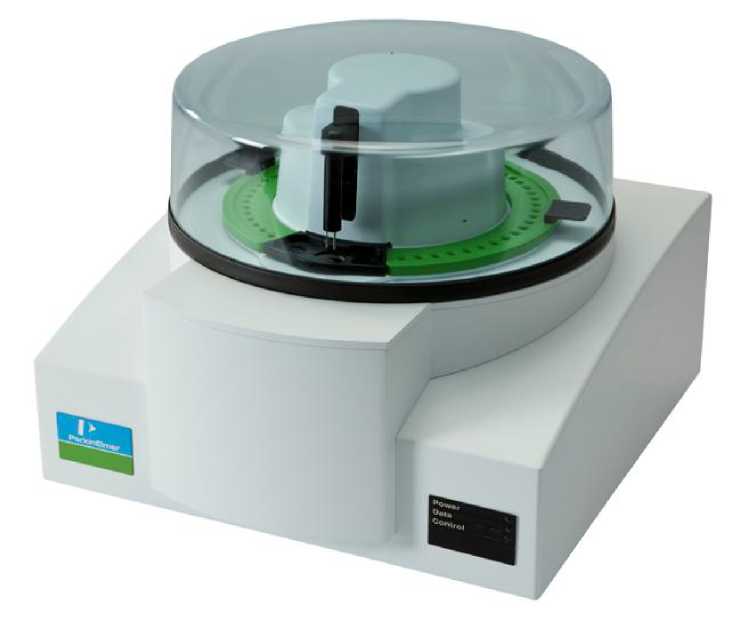

Рисунок 2 - Калориметр DSC6000

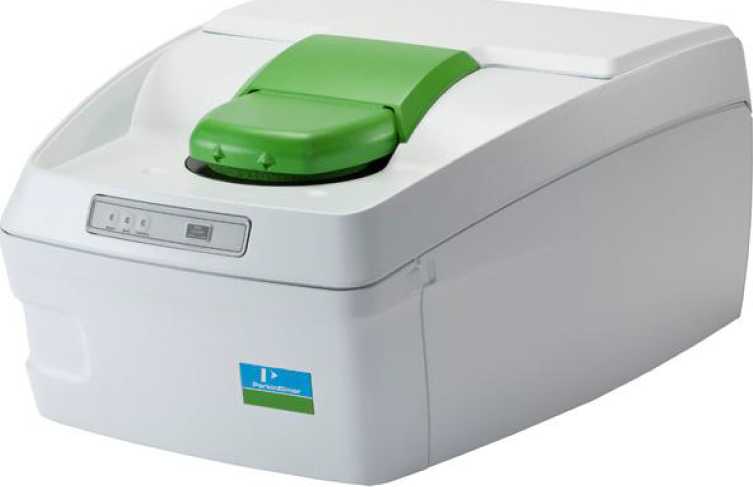

Рисунок 3 - Калориметр DSC8000

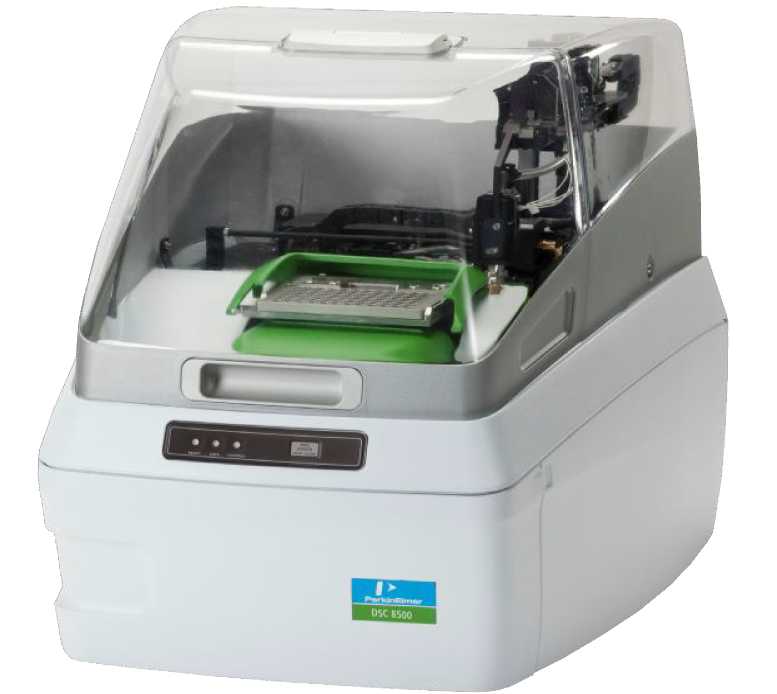

Рисунок 4 - Калориметр DSC8500

дистанционного диагностирования.

Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.

Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (тепловой поток, температура)

Автономное ПО калориметров предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии программного обеспечения.

Конструктивно калориметры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного(внешнего) ПО обеспечивается средствами ОС Windows.

Идентификационные данные встроенного и автономного ПО приведены в таблице1 Таблица 1

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.

Уровень защиты как внутреннего, так и автономного ПО от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.

Сведения о методиках измерений

Приведены в руководстве по эксплуатации калориметров дифференциальных сканирующих моделей DSC4000, DSC6000, DSC8000, DSC8500.

Нормативные и технические документы

ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К.

ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К.

• 3. Техническая документация фирмы " PerkinElmer, Inc.", США.

Поверка

осуществляется по документу МП 2413-0042-2016 «Калориметры дифференциальные сканирующие моделей DSC4000, DSC6000, DSC8000, DSC8500 фирмы " PerkinElmer, Inc.", США . Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2016 года.

Основные средства поверки:

• 1. Стандартные образцы температуры и теплоты фазовых переходов ГСО2313-82 2316-82 ;

• 2. Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ20 г,      1

класс точности по ГОСТ OIML R 76-1-2011

Знак поверки наносится на свидетельство о поверке.
