Номер по Госреестру СИ: 44864-10
44864-10 Спектрофотометры прецизионные
(Lambda 750, Lambda 950, Lambda 1050)
Назначение средства измерений:
Спектрофотометры прецизионные Lambda 750, Lambda 950, Lambda 1050 (далее по тексту - спектрофотометры) предназначены для исследования спектров в ультрафиолетовой (UV), видимой (VIS) и ближней инфракрасной областях (NIR) спектра, а также для измерения оптической плотности различных веществ.

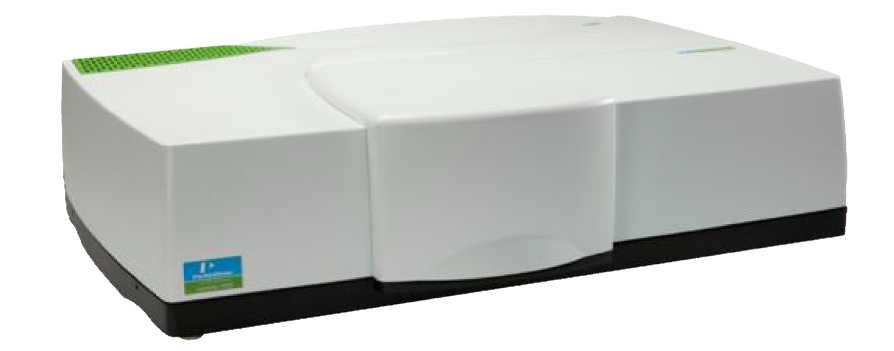

Внешний вид.
Спектрофотометры прецизионные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2025
Номер записи -
ID в реестре СИ - 355769
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрофотометр прецизионный Lambda 950, Спектрофотометр прецизионный Lambda 750, Спектрофотометр прецизионный Lambda 1050, Спектрофотометр прецензионный Lambda 950, Спектрофотометр прецезионный Lambda 750, Спектрофотометр Lambda 950, Сектрофотометр прецизионный Lambda 950, Нет модификации, нет данных, модификация Lambda 950, модель Lambda 950, модель Lambda 1050, Lambda 950, Lambda 850, Lambda 750, Lambda 950, Lambda 1050, Lambda 750, Lambda 1050, 2020,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 187
Выдано извещений - 1
Кол-во периодических поверок - 102
Кол-во средств измерений - 44
Кол-во владельцев - 30
Усредненный год выпуска СИ - 0
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1985 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Т-Плюс" (ТЭЦ "Академическая")
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Спектрофотометры прецизионные (Lambda 750, Lambda 950, Lambda 1050)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Спектрофотометры прецизионные (Lambda 750, Lambda 950, Lambda 1050)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 59 | 4 | 41 | 0 | 48 | 4 | 31 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ФБУ «Омский ЦСМ» (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 9 | 0 | 6 | 0 | 6 | ||
| ФБУ «Ульяновский ЦСМ» (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 47 | 2 | 1 | 46 | 1 | 45 | 1 | 44 |
Стоимость поверки Спектрофотометры прецизионные (Lambda 750, Lambda 950, Lambda 1050)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4787 | 4105 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
3727 | 4105 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
4473 | 4105 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4297 | 4105 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4162 | 4105 |
Программное обеспечение
Программное обеспечение (ПО) разделено на две части. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений, а также их подготовки к считыванию внешним персональным компьютером.
-
1. Метрологически значимая часть ПО устанавливается изготовителем непосредственно в ППЗУ микроконтроллера управления прибором и предназначена для управления прибором, отображения результатов измерений на его дисплее, реализации метрологических функций прибора и реализации интерфейса с ПК.
-
2. Интерфейсная часть ПО «Спектрофотометр» запускается на ПК и служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приборов указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UV VinLab |
|
Номер версии (идентификационный номер) ПО |
2.85 и выше |
|
Цифровой идентификатор ПО | |
|
Другие идентификационные данные |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на маркировочную табличку спектрофотометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Прецизионные спектрофотометры Lambda. Техническое руководство», раздел «Использование спектрометра».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам прецизионным Lambda 750, Lambda 950, Lambda 1050
1 ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2-20,0 мкм».
2 Техническая документация фирмы «Perkin Elmer, Inc.», США
Поверка
Поверкаосуществляется по документу МП 44864-10 «Спектрофотометры прецизионные Lambda 750, Lambda 950, Lambda 1050. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИОФИ» 30 июля 2010 г.
Основные средства поверки:
1 Меры образцовые волновых чисел ТАС-1. Погрешность стандартных линий поглощения +0,05 нм в УФ и видимой области; +0,2 нм в ИК диапазоне.
2 Светофильтр №5 из набора КНФ-1, входящего в состав государственного эталона ГЭТ 156-91.
Изготовитель
«PerkinElmer, Inc.», США
Адрес: 940 Winter Stret, Waltham, Massachusetts 02451, USA Телефон/факс: +1 (781) 663-6900
E-mail: CustomerCareUS@perkinelmer.com
www.perkinelmer.com
Заявитель
Представительство АО ШЕЛТЕК АГ (Швейцария) г. Москва
Адрес: 119334, Москва, ул. Косыгина, 19
Телефон: +7(495) 935-8888, факс: +7 (495) 564-8787
E-mail: info@scheltec.ru
www.scheltec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат аккредитации в области обеспечения единства измерений № 30003-09.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Спектрофотометры прецизионные Lambda 750, Lambda 950, Lambda 1050 являются двухлучевыми сканирующими спектрофотометрами с широким выбором способов сканирования: сканирование по длине волны, сканирование по времени (кинетические исследования), сканирование по поляризации излучения и количественный анализ (фотометрия).
Принцип действия спектрофотометров основан на спектрально-избирательном поглощении потока ультрафиолетового, видимого или инфракрасного излучения при прохождении его через различные материалы, вещества и растворы в спектральном диапазоне от 175 нм до 3300 нм для спектрофотометров прецизионных Lambda 950, Lambda 1050 и от 190 нм до 3300 нм для спектрофотометров прецизионных Lambda 750.
Спектрофотометры содержат два монохроматора с голографическими дифракционными решетками 1440 штрихов/мм для ультрафиолетовой и видимой областей и 360 штрихов/мм для ближней инфракрасной области; оптический компенсатор толщины образца; вольфрам-галогеновую и дейтериевую лампы. Спектрофотометры оснащены отражающими оптическими элементами с покрытием SiO2. Регистрация сигнала производится ФЭУ R955 в ультрафиолетовой и видимой областях спектра, и Пелетье-охлаждаемым PbS детектором для ближней инфракрасной области.
Рисунок 1 - Общий вид Спектрофотометров прецизионных Lambda 750, Lambda 950, Lambda 1050
Спектрофотометр прецизионный Lambda 1050 имеет усовершенствованные технические характеристики, особенно в ближнем ИК диапазоне благодаря использованию третьего детектора на основе InGaAs.
В спектрофотометрах реализован режим сканирования. Управление прибором, обработка и вывод результатов осуществляется через персональный компьютер.
Таблица 3
|
Наименование |
Количество, шт. (экз.) |
|
Спектрофотометр |
1 |
|
Электрический шнур |
1 |
|
Держатель для кюветы до 10 мм |
2 |
|
Отвертка 5,5 мм |
1 |
|
Отвертка 4,0 мм |
1 |
|
Длинная крестовая отвертка |
1 |
|
Соединительный кабель от спектрофотометра к ПК |
1 |
|
Запасной выдвижной блок (держатель) для плавких предохранителей |
1 |
|
Запасные плавкие предохранители |
10 |
|
Ферритовый дроссель |
1 |
|
Программное обеспечение UV WinLab |
1 |
|
Руководство по эксплуатации |
1 |
|
Компакт-диск с Руководством по эксплуатации |
1 |
|
Методика поверки |
1 |
Таблица 2
|
Модель |
Lambda 750 |
Lambda 950 |
Lambda 1050 |
|
Спектральный диапазон, нм |
190-3300 |
175-3300 |
175-3300 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм, не более
|
+0,15 нм +0,5 нм |
+0,08 нм +0,30 нм |
+0,08 нм +0,30 нм |
|
Воспроизводимость установки длины волны, нм, не более
|
+0,06 нм +0,1 нм |
+0,005 нм +0,02 нм |
+0,005 нм +0,01 нм |
|
Пределы допускаемой абсолютной погрешности измерения оптической |
+0,003 нм |
+0,003 нм |
+0,003 нм |
|
плотности, Б (по фильтру с оптической плотностью 1 Б) | |||
|
Управление прибором, порты связи |
С внешнего ПК с помощью ПО UV WinLab, RS-232C | ||
|
Г абаритные размеры, мм |
1020x630x300 |
1020x630x300 |
1020x630x300 |
|
Масса, кг |
77 |
77 |
77 |
|
Потребляемая мощность, ВА |
400 | ||
|
Электропитание напряжением, В |
220 |
220 |
220 |
|
при частоте, Гц |
50 |
50 |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
+15:+35 |
+15: +35 |
+15: +35 |
|
- относительная влажность воздуха, %, не более |
20:80 |
20: 80 |
20: 80 |
