Номер по Госреестру СИ: 61826-15
61826-15 Анализаторы термомеханические
(TMA4000)
Назначение средства измерений:
Анализаторы термомеханические ТМА4000 (далее анализаторы) предназначены для измерения изменений линейных размеров образцов из твердых и пастообразных материалов в условиях тепловых нагрузок в диапазоне температуры от 20 до 800 °С.

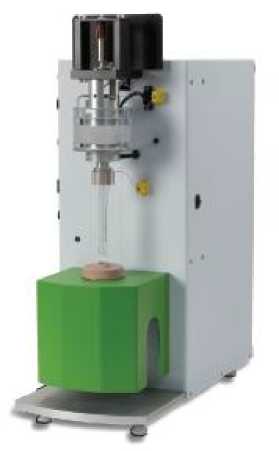

Внешний вид.
Анализаторы термомеханические
Рисунок № 1
Внешний вид.
Анализаторы термомеханические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2025
Номер записи -
ID в реестре СИ - 375259
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№1269 от 2016.09.07 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "СУЭК-Хакасия"
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Анализаторы термомеханические (TMA4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы термомеханические (TMA4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 |
Стоимость поверки Анализаторы термомеханические (TMA4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка анализаторов по стандартным образцам, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Таблица 1 - Идентификационные данные программного обеспечения «Термомеханических анализаторов ТМА4000»
|
Идентификационные данные (признаки) |
Значения |
|
1 |
2 |
|
Идентификационное наименование ПО |
ТМА4000.ехе |
|
Номер версии (идентификационный номер) ПО |
1.11 |
Уровень защиты ПО «Термомеханических анализаторов ТМА4000» от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Термомеханический анализатор ТМА4000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим ТМА4000
Техническая документация фирмы «РегктЕ1тег, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 2416-0030-2015 «Анализаторы термомеханические ТМА4000. Методика поверки», утвержденному ГСИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 03 апреля 2015 г.
Основные средства поверки:
- Преобразователь термоэлектрический платинородий- платиновый типа ППО рабочий эталон первого разряда по ГОСТ 8.558-2009;
- Вольтметр универсальный Щ31, СКО результатов измерений напряжений составляет 1 мкВ в диапазоне 0,1 В и 10 мкВ в диапазоне 10 В;
- Рабочие эталоны 2-го разряда - меры температурного коэффициента линейного расширения по ГОСТ 8.018-2007.
Изготовитель
Фирма «РегктЕ1тег, Inc.», СШААдрес: 940, Winter Street, Waltham, MA 02451 www.perkine1mer.com.
Заявитель
Московское представительство Шелтек АГИНН 9909173166
Юридический адрес: РФ, 119334, г. Москва, ул. Косыгина, дом 19 Почтовый адрес: РФ, 119334, г. Москва, ул. Косыгина, дом 19
Тел.: (495) 935-8888
e-mail: info@scheltec.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализатора заключается в следующем: исследуемый образец помещается на столик внутри печи анализатора и фиксируется толкателем. Далее производится нагрев или охлаждение образца по заданной температурной программе, а изменение в длине образца передается с помощью толкателя на преобразователь.
Анализаторы используют для определения термомеханических свойств материалов в заводских лабораториях, электронной и полимерной промышленности, в научноисследовательских институтах, а также для оценки эксплуатационных характеристик материалов в экспертных лабораториях.
Образцы (твердые частицы, жидкости, порошки, сыпучие материалы, фольга и волокна), лежащие в держателе, линейно нагревают или охлаждают.
Измерения могут также проводиться под вакуумом или в инертном газе.
Анализаторы оснащены специальной системой охлаждения, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Рисунок 1 - Внешний вид анализатора термомеханического ТМА4000 с охлаждающим устройством
|
- анализатор |
1 |
шт. |
|
- набор принадлежностей |
1 |
набор |
|
- силовой кабель |
1 |
шт. |
|
- соединительный кабель |
1 |
шт. |
|
- руководство по эксплуатации |
1 |
экз. |
|
- методика поверки МП 2416-0030-2015 |
1 |
экз. |
Поставляется по отдельному заказу:
- различные держатели
- персональный компьютер
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
TMA4000 | |
|
1 |
2 |
|
Диапазон измерений температуры образцов, °С: |
от 20 до 800 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±1,0 |
|
Максимальный размер образцов, мм, не более |
22 |
|
Пределы допускаемой абсолютной погрешности измерения линейных приращений образ- |
±3,0 |
|
цов, мкм | |
|
Диапазон измерений линейных приращений, |
от 0 до 200 |
|
мкм | |
|
Напряжение питания, В |
220±10 |
|
Частота питающего напряжения, Гц |
50 |
|
Габаритные размеры, мм, не более | |
|
Длина |
480 |
|
Ширина |
230 |
|
Высота |
740 |
|
Масса, кг, не более |
20 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации:
от 15 до 35
от 96 до 104
от 20 до 75
Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %
