Номер по Госреестру СИ: 64795-16
64795-16 Спектрометры диодноматричные
(Lambda 265 и Lambda 465)
Назначение средства измерений:
Спектрометры диодноматричные Lambda 265 и Lambda 465 (далее по тексту - спектрометры) предназначены для измерения спектрального коэффициента направленного пропускания (СКНП) жидких и твердых образцов в диапазоне длин волн от 190 до 1100 нм.
Внешний вид.
Спектрометры диодноматричные
Рисунок № 1
Внешний вид.
Спектрометры диодноматричные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.08.2026
Номер записи - 156092
ID в реестре СИ - 378492
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрофотометр диодноматричный Lambda 465, Спектрофотометр диодноматричный Lambda 265, Спектрометр диодноматричный Lambda 265, Нет модификации, мод. Lambda 265, мод. Lambda 265, Lambda 265 и Lambda 465 мод. Lambda 265, Lambda 265 и Lambda 465, Lambda 265,
Производитель
Изготовитель - Фирма "PerkinElmer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1194 от 2016.08.26 Об утверждении типов средств измерений
№1794 от 2021.08.16 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Спектрометры диодноматричные (Lambda 265 и Lambda 465)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-08 01.01.2014 |
Поляриметры, 341, 343 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
15945-06 01.10.2011 |
Хроматографы жидкостные, Series 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15946-07 01.08.2012 |
Хроматографы газовые, AutoSystem XL, Clarus 500, Clarus 600 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-13 05.03.2023 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20781-08 01.12.2013 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 7000DV, 7100DV, 7200DV, 7300DV, 7300V Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20961-06 01.06.2011 |
Спектрофотометры, Lambda Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-11 05.07.2016 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
29299-08 01.04.2013 |
Калориметры сканирующие дифференциальные, Pyris 6 DSC, Diamond DSC, Jade DSC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38267-08 16.08.2018 |
Спектрометры атомно-абсорбционные, AAnalyst мод. 200 и 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43282-09 01.01.2015 |
Спектрометры комбинационного рассеяния, RamanStation 400, RamanFlex 400, RamanIdentiCheck, RamanMicro 200 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44369-10 01.04.2015 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44428-10 01.04.2015 |
Калориметры сканирующие дифференциальные, DSC мод. 8500, 8000, 6000, 4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44864-10 30.07.2025 |
Спектрофотометры прецизионные, Lambda 750, Lambda 950, Lambda 1050 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45153-10 01.08.2015 |
Фурье-спектрометры инфракрасные, Spectrum 65, Spectrum 100N, Spectrum 100R, Spectrum 100S, Spectrum 100T, Spectrum 400 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45181-10 |
Хроматограф жидкостной, Flexar LC Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46152-10 |
Спектроколориметр, Lambda 950 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46281-10 01.08.2015 |
Хроматографы жидкостные, Flexar Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46789-11 18.05.2016 |
Масс-спектрометры с индуктивно связанной плазмой, NexION мод. 300Q, 300X, 300D, 300S Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48131-11 06.10.2021 |
Фурье-спектрометры инфракрасные, Spectrum Two и Frontier Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49663-12 23.03.2022 |
Хроматографы газовые, Clarus 480, Clarus 580 и Clarus 680 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49669-12 20.04.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 20.04.2017 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50158-12 18.06.2017 |
Фурье-спектрометры инфракрасные, Spectrum Two DTGS и Frontier DTGS Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50937-12 24.08.2017 |
Спектрофотометры, Lambda 25, Lambda 35, Lambda 45 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56345-14 05.02.2019 |
Термоанализаторы синхронные, STA8000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58261-14 28.08.2019 |
Системы элементного CHNS анализа, PE 2400-II Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59606-15 16.01.2020 |
Масс-спектрометры с индуктивно связанной плазмой, NexION 350 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61826-15 02.10.2025 |
Анализаторы термомеханические, TMA4000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64794-16 26.08.2026 |
Спектрофотометры, Lambda 365 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64795-16 26.08.2026 |
Спектрометры диодноматричные, Lambda 265 и Lambda 465 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65206-16 16.09.2026 |
Калориметры дифференциальные сканирующие, DSC4000, DSC6000, DSC8000, DSC8500 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68542-17 07.09.2022 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION 2000 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28475-19 20.08.2024 |
Спектрофотометры прецизионные, Lambda 650 и Lambda 850 Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80377-20 30.12.2025 |
Масс-спектрометры с индуктивно-связанной плазмой , NexION Фирма "PerkinElmer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Спектрометры диодноматричные (Lambda 265 и Lambda 465)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 10 | 0 | 12 | 0 | 10 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 1 | 0 | 0 | 2 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры диодноматричные (Lambda 265 и Lambda 465)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
3892 | 3892 |
Программное обеспечение
Управление спектрометрами, прием и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.
Программное обеспечение разработано для конкретной измерительной задачи, осуществляет измерительные функции, функции расчета СКНП и определение оптической плотности.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
В пакете UV Lab определены следующие виды пользователей: Administrators (администраторы), Analysts (лаборанты-химики), Approvers (распорядители), Database Managers (менеджеры базы данных), Developers (исследователи), Reviewers (обозреватели), Service (техническая поддержка), Supervisors (контролёры).
Параметры настройки безопасности доступны только пользователям с правами администратора. Права администрирования присваиваются пользователям с помощью соответствующих средств пакета UV Lab.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1
Таблица 1
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
UV Lab |
|
Номер версии (идентификационный номер) ПО |
4.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение спектрофотометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» уровню защиты в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и торец корпуса прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Спектрометры Lambda 265. Руководство по эксплуатации», раздел «Работа на приборе. Процедура» и «Спектрометры Lambda 465. Руководство по эксплуатации», раздел «Работа на приборе. Процедура».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам диодноматричным Lambda 265 и Lambda 465
ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация фирмы PerkinElmer Ltd., США
Поверка
Поверкаосуществляется по документу МП 017.Д4-16 «ГСИ. Спектрометры диодноматричные Lambda 265 и Lambda 465. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 28.03.2016 г.
Основные средства поверки:
Комплект светофильтров КНС-10.5
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 260 до 2700 нм
Рабочий диапазон СКНП: от 2 до 92 %
Пределы допускаемой абсолютной погрешности измерения СКНП:
±0,25% в диапазоне СКНП от 21 до 92 % (для светофильтров 1-4 в спектральном диапазоне 400 - 850 нм);
±0,05% в диапазоне СКНП от 21 до 92 % (для светофильтров 1; 9; 10; 11; 12 в спектраль -ном диапазоне 250 - 2700 нм);
±0,15 % в диапазоне СКНП от 2 до 20 %.
Пределы допускаемой абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтров ПС - 7 ±0,5 нм; светофильтров НГГ ±0,15 нм.
Знак поверки наносится на корпус спектрометров диодноматричных Lambda 265 и Lambda 465 (место нанесения указано на рисунке 3).
Изготовитель
Фирма PerkinElmer, Inc.940 Winter Street Waltham, MA 02451, USA, США
Тел./Факс: +1 (871) 663-6900
E-mail: info@perkinelmer.com, www.perkinelmer.com
Заявитель
Представительство АО ШЕЛТЕК АГ (Швейцария) г. МоскваИНН 9909173166
Россия, 119334, Москва, ул. Косыгина, 19
Тел.: +7 (495) 935 88 88
Факс: +7 (495) 564 87 87
E-mail: info@scheltec.ru, www.scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на измерении количества света, прошедшего через исследуемый образец, относительно референсного объекта (которым может быть воздух). Концентрацию вычисляют умножением оптической плотности, измеренной при определенной длине волны, на коэффициент. Если коэффициент известен заранее, его можно ввести в метод. Если коэффициент неизвестен, можно измерить стандарт с известной концентрацией, а потом прибор рассчитает коэффициент. В качестве источника излучения используется ксеноновая лампа в Lambda 265 и дейтериевая и вольфрамовая лампы в Lambda 465.
Конструктивно спектрометры выполнены в моноблочном настольном стационарном исполнении. На задней панели приборов расположены входной разъем для сетевого электропитания и соединение для кабеля USB.
Управление приборами осуществляется с помощью персонального компьютера, который подключен к прибору через разъем USB. Результаты измерений выводятся на персональный компьютер.

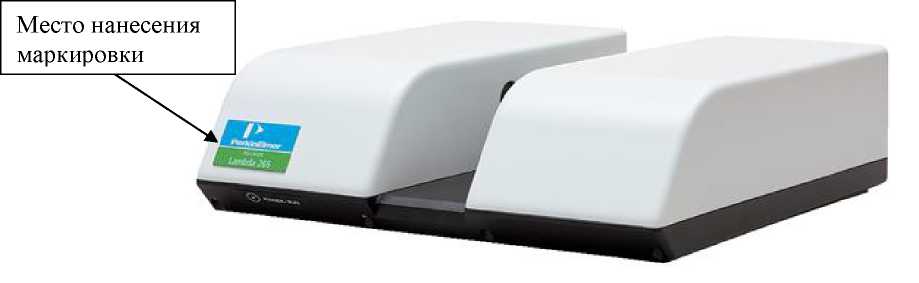

Рисунок 1 - Общий вид спектрометра Lambda 265 с указанием мест нанесения маркировки

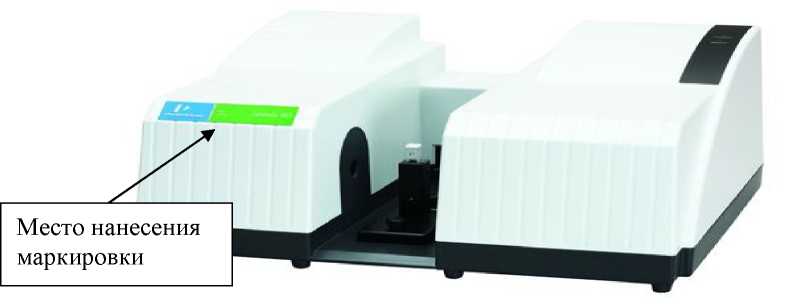

Рисунок 2 - Общий вид спектрометра Lambda 465 с указанием мест нанесения маркировки
Место нанесения знака поверки
Места пломбирования
Место нанесения маркировки
Рисунок 3 - Вид сзади спектрометров диодноматричных Lambda 265 и Lambda 465 с указанием мест нанесения маркировки, знака поверки и пломбирования
Таблица 3
|
Наименование |
Количество, шт |
|
Спектрометры диодноматречные Lambda 265/ Lambda 465 |
1 |
|
Программное обеспечение UV Lab на диске |
1 |
|
Комплект соединительных кабелей |
1 |
|
Наименование |
Количество, шт |
|
Персональный компьютер* |
1 |
|
Комплект инструментов для юстировки |
1 |
|
Руководство по эксплуатации |
1 |
|
Руководство пользователя программного обеспечения UV Lab |
1 |
|
Методика поверки МП |
1 |
|
* - по требованию заказчика |
Таблица 2
|
Наименование характеристики спектрометров диодноматречных |
Значение характеристики | |
|
Lambda 265 |
Lambda 465 | |
|
Спектральный диапазон, нм |
от 190 до 1100 | |
|
Спектральная ширина щели, нм |
2 |
1 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 2 до 92 | |
|
Воспроизводимость установки длины волны, нм |
±1 |
±1,5 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм |
±2 | |
|
Пределы допускаемой абсолютной погрешности измерения СКНП, % |
±3 |
±3,5 |
|
Уровень рассеянного излучения (на длинне волны 220нм для NaJ), %, не более |
0,1 | |
|
Напряжение питания переменного тока, В |
220±22 | |
|
Потребляемая мощность, В • А |
50 | |
|
Габаритные размеры, мм, не более |
340x330x170 |
450x541x232 |
|
Масса, кг, не более |
7 |
16 |
|
Условия эксплуатации:
|
от 15 до 30 от 20 до 80 | |
