Номер по Госреестру СИ: 49085-12
49085-12 Датчики температуры
(Rosemount 248)
Назначение средства измерений:
Датчики температуры Rosemount 248 (далее по тексту - датчики температуры или датчики) предназначены для измерений температуры жидких и газообразных сред и преобразования измеренного значения в унифицированный электрический выходной сигнал постоянного тока 4-20мА, в цифровой сигнал для передачи по протоколу HART, или по беспроводному протоколу Wireless HART.

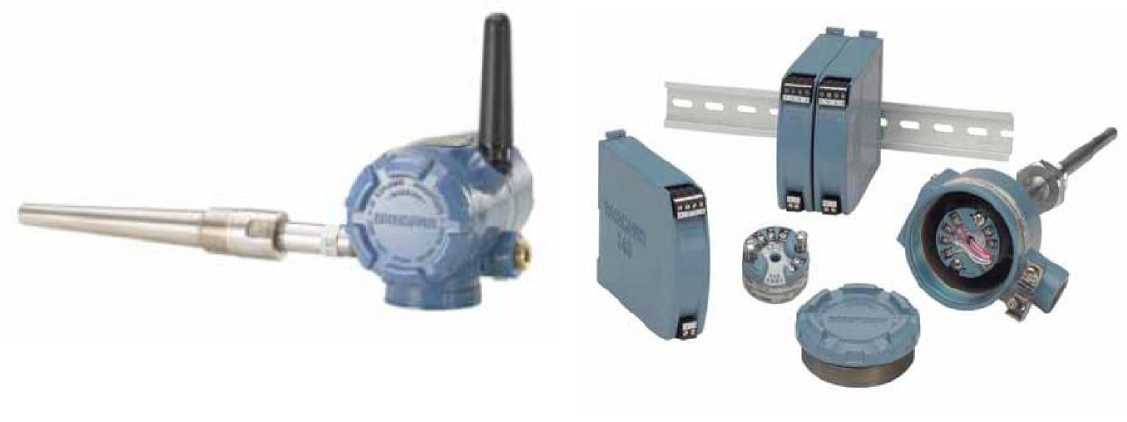

Внешний вид.
Датчики температуры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.12.2021
Номер записи - 138270
ID в реестре СИ - 360670
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
серия 0185 + Rosemount 248 ХА(К), серия 0185 + Rosemount 248 К, серия 0185 + Rosemount 248 (К), Нет модификации, мод. Rosemount 248, Rosemount-248, Rosemount 248HAI1N0XAQ4K1005, Rosemount 248HA, Rosemount 248H-A-11-N, Rosemount 248 Pt100, Rosemount 248 HA, Rosemount 248, HA, 248, -,
Производитель
Изготовитель - Фирма "Beijing Rosemount Far East Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Статистика
Кол-во поверок - 696
Выдано извещений - 11
Кол-во периодических поверок - 623
Кол-во средств измерений - 475
Кол-во владельцев - 47
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 732 дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2016.12.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1368 от 2023.06.30 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1095 «Об утверждении типов средств измерений»
№2746 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2860 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 33816-07, 63628-16, 69751-17, 70912-18, 72078-18, 78803-20
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
№730 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№680 от 2024.03.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (2)
Наличие аналогов СИ: Датчики температуры (Rosemount 248)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49085-12 Датчики температуры (Rosemount 248) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70084-17 Датчики температуры (ДТ) ООО "Ливенка" (РОССИЯ г.Ливны) |
Все средства измерений ООО "Ливенка"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
2 года | |
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
3 года | |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Датчики температуры (ДТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 79 | 68 | 11 | 0 | 79 | 68 | 11 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 66 | 0 | 66 | 6 | 66 | 0 | 66 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТАНЕКО" (RA.RU.311611) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 43 | 0 | 43 | 1 | 42 | 0 | 42 | ||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 37 | 0 | 37 | 2 | 37 | 0 | 37 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| АО "АНХК" (RA.RU.311979) | 30 | 5 | 25 | 0 | 30 | 5 | 25 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 15 | 0 | 15 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НОВАТЭК-УСТЬ-ЛУГА" (RA.RU.311758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 166 | 0 | 166 | 0 | 166 | 0 | 166 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| Пермское районное нефтепроводное управление (RA.RU.311533) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 96 | 0 | 96 | 1 | 85 | 0 | 85 |
Стоимость поверки Датчики температуры (ДТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1744 | 2952 |
|
ФБУ Иркутский ЦСМ Иркутская область |
2003 | 2952 |
|
ФБУ Красноярский ЦСМ Красноярский край |
989 | 2952 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5186 | 2952 |
|
ФБУ Пермский ЦСМ Пермский край |
1580 | 2952 |
Программное обеспечение
Программное обеспечение (ПО) датчиков температуры состоит только из встроенной в корпус преобразователей метрологически значимой части ПО. ПО датчиков температуры является фиксированным, незагружаемым и может быть изменено только на заводе-изготовителе.
Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к соединительной головке датчика температуры.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 248ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
Фирма “Beijing Rosemount Far East Instrument Co., Ltd», КНРNo.6, Hepingli North Street, Beijing, P.R. China.
Заявитель
Общество с ограниченной ответственностью «Эмерсон » (ООО «Эмерсон »)Российская Федерация, 115114 г. Москва, ул. Летниковская, д. 10, стр. 2. Тел. (495) 981-981-1 Факс (495) 981-981-0.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. Москва
Принцип действия датчиков температуры основан на преобразовании сигнала сенсора в значение измеряемой температуры с последующим преобразованием измеренного значения в унифицированный выходной сигнал постоянного тока 4-20 мА, и/или в цифровой частотно -модулированный сигнал по протоколу HART, или в цифровой сигнал по беспроводному протоколу Wireless HART. По цифровым протоколам могут передаваться измеренный сигнал температуры процесса, собственная температура, различные диагностические и аварийные сигналы.
Датчик температуры состоит из первичного преобразователя температуры (сенсора) и измерительного преобразователя (ИП) Rosemount 248. Первичный преобразователь температуры состоит из измерительной вставки с платиновым чувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009) или термопарой в качестве ЧЭ с НСХ типов «J» и «К» по МЭК 60584-1 (ГОСТ Р 8.585-2001), помещенной в защитный корпус с соединительной головкой.
Измерительный преобразователь Rosemount 248 конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения первичного преобразователя, напряжения питания и клеммами для вывода выходного сигнала. Монтаж преобразователя может производиться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем температуры, либо отдельно (на монтажном кронштейне). Также преобразователь может быть смонтирован на рейке стандарта DIN с помощью дополнительного монтажного зажима. Конфигурирование датчика производится с использованием коммуникатора HART-475, либо при помощи персонального компьютера, имеющего соответствующее программное обеспечение (например, AMS) и интерфейсы связи HART.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы (литые и трубчатые), конструкция которых зависит от допускаемых параметров измеряемой среды.
Датчики температуры могут иметь вид взрывозащиты «искробезопасная цепь» с маркировкой 0ExiaIICT4...T6 X, Для датчиков с интерфейсом Wireless HART маркировка взрывозащиты 0ExiaПCT4,Т5. Датчики могут иметь исполнение по взрывозащите «взрывонепроницаемая оболочка» (1ExdIICT5,T6 X).
Фото общего вида датчиков температуры представлено на рисунке 1
Датчик температуры (исполнение в соответствии с заказом) - 1 шт.
Руководство по эксплуатации (на русском языке) - 1 экз.
Методика поверки - 1 экз.
Паспорт - 1 экз.
Защитная гильза - 1 шт. (по дополнительному заказу).
Коммуникатор HART- 475 (по дополнительному заказу).
Диапазон измеряемых температур, пределы допускаемой основной(*) и дополнительной погрешности датчика температуры от изменения температуры окружающей среды от нормальной (от плюс 20 °С) в диапазоне температур от минус 51 до плюс 85 °С в зависимости от типа НСХ первичного преобразователя температуры приведены в таблице 1.
Таблица 1
|
Тип НСХ(**) |
Диапазон измеряемых температур, °С |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности / 1°С | |||
|
HART, абсолютная, °С |
Wireless HART, абсолютная, °С |
4-20 мА, приведенная, % |
HART, абсолютная, °С |
4-20 мА, приведенная, % | ||
|
Pt100 |
-200... +600 |
±0,2 |
±0,45 |
±0,1 |
± 0,006 |
±0,004 |
|
J |
-40...+750 |
±0,5 |
±1,05 |
±0,1 |
± 0,016 |
±0,004 |
|
K |
-40...+1000 |
±0,5 |
±1,46 |
±0,1 |
± 0,02 |
±0,004 |
|
Примечания: (*) Пределы допускаемой основной погрешности датчика температуры ( DДт ,°С) вычисляются по формуле: DДт =±^DTC(ТПf +DИП2 , где: DTC (ТП)- предел допускаемого отклонения сопротивления или ТЭДС от НСХ (в температурном эквиваленте) первичного преобразователя температуры, °С; DИП - предел допускаемой основной погрешности ИП, °С. (**) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразовате лей по МЭК60751 / ГОСТ 6651-2009 и МЭК 60584-1 / ГОСТ Р 8.585-2001 соответственно. | ||||||
Лист № 3 всего листов 4 Пределы допускаемой абсолютной погрешности автоматической компенсации
температуры свободных (холодных) концов термопары, °С: .................................± 0,5
Напряжение питания, В: 12.42,4; 18,1...40 (для цифровой связи по протоколу HART) Сопротивление нагрузки (для цифровой связи по протоколу HART), Ом: .........250.. .1100
Соотношение между напряжением источника питания
и сопротивлением внешней нагрузки: .............................................R = 40,8(U - 12)
Пределы допускаемой дополнительной погрешности от изменения номинального напряжения питания: .................± 0,005 % (от интервала измерений) / 1В
Длина монтажной части, мм: ..................50,8 + 457,2 (и более - по специальному заказу)
Масса датчика, г: .........240 + 524 (и более, в зависимости от конструктивного исполнения)
Рабочие условия эксплуатации датчиков:
- температура окружающей среды, °С: ........... от минус 51 до плюс 85;
- относительная влажность окружающего воздуха, %............................................до 99
Средний срок службы, лет, не менее: ..........................10
