Сведения о средстве измерений: 16825-08 Преобразователи давления измерительные

Номер по Госреестру СИ: 16825-08
16825-08 Преобразователи давления измерительные
(2088 и 2090)

Назначение средства измерений:
Преобразователи давления измерительные 2088 и 2090 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -абсолютного или избыточного давления газообразных, жидких сред и пара в стандартный токовый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

сертификация программного обеспечения
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 17.05.2023
Номер записи -
ID в реестре СИ - 316298
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Beijing Rosemount Far East Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№357 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№693 от 2013.07.01 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 16948-08,37139-08,37732-08,23722-02,14688-06,4784-02,37357-08,37858-08,37659-08,36709-08,36707-08,18116-08,37481-08,37507-08,37486-08,23965-08,18264-08,37969-08,24318-03,22354-08,37406-08,24109-02,24111-08,34752-08,37288-08,37156-08,19861-08,12784-06,14661-08,14661-08,26014-09,15451-02,37557-08,37803-08,16825-08,16825-08,16825-08,16825-08)

№1785 от 2017.08.23 О переоформлении свидетельства об утверждении типа средства измерений № 54608 "Система измерений количества и показателей качества нефти (конденсата газового стабильного) № 1100 Сургутского ЗСК ООО "Газпром переработка" и внесении изменений в описание типа

№957 от 2018.05.17 О продлении срока действия свидетельств об утверждении типа средств измерений

№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений

№1489 от 2016.10.17 О переоформлении свидетельства об утверждении типа средства измерений № 56957 "Система измерений количества и показателей качества нефти № 520 ТПП "Лангепаснефтегаз" ООО "ЛУКОЙЛ - Западная Сибирь" и внесении изменений в описание типа

№484 от 2017.03.09 О переоформлении свидетельства об утверждении типа средства измерений № 61737 "Система измерений количества и показателей качества газового конденсата на объекте участка 1А Ачимовских отложений Уренгойского газоконденсатного месторождения" и внесении изменений в описание типа

№1391 от 2018.07.03 О переоформлении свидетельства об утверждении типа средства измерений № 65640 "Комплексы измерительные ЛОГИКА 1764" и внесении изменений в описание типа

№355 от 2019.02.25 О переоформлении свидетельства об утверждении типа средства измерений № 67389 "Система измерений количества и показателей качества нефти резервная № 402" и внесении изменений в описание типа

№354 от 2019.02.25 О переоформлении свидетельства об утверждении типа средства измерений № 67390 "Система измерений количества и показателей качества нефти резервная № 401" и внесении изменений в описание типа

№1901 от 2019.08.15 О внесении изменений в описание типа СИ Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М

№2313 от 2019.09.27 О переоформлении свидетельства об утверждении типа средства измерений № 63335 "Система измерений количества и показателей качества нефтепродуктов № 407 на ПСП "КНПЗ" ЛДПС "Лопатино" АО "Транснефть-Дружба" и внесении изменений в описание типа

№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"

№920 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений

№2170 от 2021.10.01 Об утверждении типов средств измерений

№1789 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)

№371 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)

№1666 от 2023.08.14 О внесении изменений в Перечень документов национальной системы стандартизации, закрепленных за техническим комитетом по стандартизации "Продукция легкой промышленности" (ТК 442), утвержденный приказом от 8 декабря 2022 г. № 3088

№2438 от 2023.11.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)

№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Преобразователи давления измерительные (2088 и 2090)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
16825-08 Преобразователи давления измерительные (2088 и 2090)
Фирма "Rosemount Inc.", США, Фирма "Emerson Process Management GmbH & Co. OHG", Германия, Фирма "Emerson Process Management Asia Pacific Pte Ltd. (Rosemount Division)", Сингапур, Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
ООО "БД Сенсорс РУС" (РОССИЯ г.Москва)

Все средства измерений ООО "БД Сенсорс РУС"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13849-04
01.11.2009
Датчики давления, 1151 мод. GP, AP, DP, HP, LT
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
2 года
13849-04
01.04.2015
Датчики давления, 1151 мод. GP, AP, DP, HP, LT
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
14061-04
01.11.2009
Преобразователи давления измерительные, 3051
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
3 года
14061-10
01.04.2015
Преобразователи давления измерительные, 3051
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев
16825-08
17.05.2023
Преобразователи давления измерительные, 2088 и 2090
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090
24116-08
01.07.2013
Преобразователи давления измерительные, 3051S
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных
24116-13
11.05.2023
Преобразователи давления измерительные, 3051S
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев
39530-08
01.01.2014
Датчики давления, 2051T
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
39531-08
01.01.2014
Датчики давления, 2051C, 2051L
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
46317-10
01.08.2015
Преобразователи многопараметрические, 3051SMV
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных
46963-11
18.05.2021
Расходомеры, 3051SFA
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров
48988-12
30.12.2021
Преобразователи измерительные, Rosemount 248
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
49085-12
30.12.2021
Датчики температуры, Rosemount 248
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
50699-12
19.06.2022
Расходомеры, 3051SFC
Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ )
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров

Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Белгородский ЦСМ
Белгородская область
2274 3298
ФБУ Владимирский ЦСМ
Владимирская область
3300 3298
ФБУ Владимирский ЦСМ
Владимирская область
3960 3298
ФБУ Волгоградский ЦСМ
Волгоградская область
3546 3298
ФБУ Вологодский ЦСМ
Вологодская область
3698 3298

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

Таблица 1- Идентификационные данные программного обеспечения

Наименование

ПО

Идентификацион ное наименование

ПО

Номер версии (идентификацион ный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификато ра ПО

Встроенное

ПО

123102A.ABS

rev 178

$00174617

Нет данных

rev1_ct_hart7-prod.a90

rev 1

886BEE

Нет данных


Знак утверждения типа

Знак утверждения типа

типа наносится на корпус преобразователя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации преобразователей давления измерительных 2088 и 2090.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям 2088 и 2090

Техническая документация фирмы «Emerson Process Management, Rosemount Inc», США.

Публикация   МЭК   60770-99   «Рабочие   характеристики   измерительных

преобразователей».

Поверка

Поверка

осуществляется по документу: МИ 1997-89  «Рекомендация. Преобразователи давления

измерительные. Методика поверки».

При поверке применяются следующие средства измерений:

  • - грузопоршневые манометры МП-2,5; МП-6; МП-60; МП-600; 1 и 2 разряда;

  • - задатчики давления Воздух-1600, Воздух-2,5; Воздух-6,3;

  • - вольтметр образцовый класса точности не ниже 0,02; в.п.и. до 50В;

  • - магазин сопротивлений класса точности не ниже 0,02; сопротивление до 3 кОм.


Изготовитель

«Beijing Rosemount Far East Instrument Co., Ltd»
No.6, North Street, Hepingli, Beijing, 100013, P.R., China (Китай),

Заявитель


ЗАО «Промышленная группа «Метран»
Адрес: 454112, г. Челябинск, Комсомольский пр., 29
тел.: +7 (351) 799 51 51
факс: +7 (351) 247 16 67
www.metran.ru, info.Metran@Emerson.com

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС », г. Москва

Принцип действия преобразователей 2088 и 2090 основан на тензорезистивном принципе преобразования давления в электрический сигнал. Преобразователи 2088 отличаются от преобразователей 2090 конструкциями присоединения к технологическому процессу.

Измеряемое давление, подаваемое в измерительную камеру преобразователя, передается на заполненный силиконовым маслом (кремнийорганической) или инертной жидкостью (только 2088) или Neobee (только 2090F) тензомодуль с чувствительным элементом на кремниевой основе, вызывая деформацию тензорезисторов, изменение электрического сигнала низкого уровня преобразуется в унифицированный токовый аналоговый выходной сигнал (4...20) мА, в сигнал (I...5) В, (0.8...3.2) В, а также в цифровой сигнал по HART протоколу.

Возможна также цифровая индикация информативного параметра выходного сигнала на жидкокристаллическом дисплее, на ПК и на переносном портативном HART коммуникаторе.

Преобразователи 2088 с выходными сигналами (I...5) В и (0.8...3.2) В, являются энергосберегающими - потребляемая мощность не превышает 32 мВт.

В зависимости от заказа преобразователи могут быть изготовлены из различных

материалов, соприкасающихся с измеряемой средой, в том числе из нержавеющей стали марки

3I6L и сплава Hastelloy.

Общий вид преобразователей 2088 и 2090 приведен на рисунке I.

Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

а)

Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

б)

Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

в)

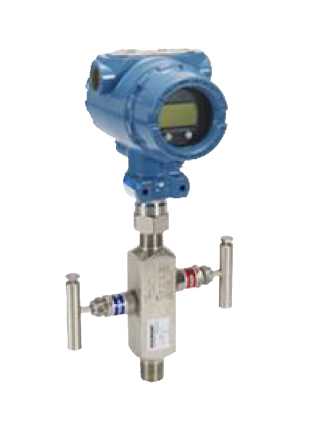

Рисунок I - Преобразователи давления измерительные 2088 и 2090:

а) преобразователь 2088; б) преобразователь 2088 в сборке с клапанным блоком 306; в) преобразователь 2090.


Таблица 3-

Наименование

Количество

Преобразователь давления измерительный

По заказу

Руководство по эксплуатации

1

Свидетельство о первичной поверке

По заказу

Комплект ЗИП

По заказу


Таблица 2-

Наименование параметра

Значение

Пределы допускаемой основной погрешности, % от ДИ (включая гистерезис, нелинейность и повторяемость):

  • - преобразователи 2088

  • - преобразователи 2090P, 2090F

от ±0,075 до ±0,1; от ±0,1 до ±0,2 (в зависимости от исполнения).

Диапазон измерений, МПа:

  • - преобразователи 2088;

  • - преобразователи 2090P, 2090F

от (от 0 до 0,01) до (от 0до 27,58); от (от 0 до 0,01) до (от 0до 2,06).

Информативный параметр выходного сигнала в виде:

  • - постоянного тока, мА

  • - постоянного напряжения, В (только для преобразователя 2088)

  • - цифровой код

от 4 до 20; от 1 до 5, от 0,8 до 3.2; протокол HART.

Напряжение питания постоянного тока, В

- для преобразователя 2088 с выходным сигналом от 1 до 5 В, от 0,8 до 3,2 В

от 10,5 до 36;

от 6 до 12

Диапазон рабочих температур окружающего воздуха, °С:

  • - для преобразователей с жидкокристаллическим дисплеем;

  • - для преобразователей 2090P, 2090F

от минус 40 до плюс 85;

от минус 20 до плюс 80;

от минус 20 до плюс 85.

Диапазон температур измеряемой среды, °С: - для преобразователей 2090F

от минус 40 до плюс 104 от минус 20 до плюс 140

Температура хранения, °С:

- для преобразователей с жидкокристаллическим дисплеем;

от минус 46 до плюс 110

от минус 40 до плюс 85

- для преобразователей 2090F

от минус 30 до плюс 85

Дополнительная погрешность от изменения температуры окружающей среды на каждые 28 °С (относительно значения температуры при нормальных условиях плюс 20°С)

±(0,15% ДИтах+0,15% ДИ)

Диапазон перенастройки (ДИ/ДИтах), не более

1:20

Масса ,кг, не более

1,5

Габаритные размеры, мм, не более (без дополнительных устройств)

146x125x100

Средняя наработка на отказ, ч, не менее

100000

Примечания:

ДИтах - верхний диапазон измерений; ДИ - диапазон измерений


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
