Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или омических и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока 4-20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART.

Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения входного сигнала, напряжения питания и клеммами для вывода выходного сигнала. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование первичного сигнала от чувствительного элемента, обработку результатов преобразования и передачу результатов измерений по интерфейсу HART и/или по стандартному выходному сигналу 4-20 мА. Результаты измерений могут передаваться также по беспроводному (Wireless HART) интерфейсу.

Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 1, а также с омическими устройствами и милливольтовыми устройствами постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя коммуникатор HART-475 или программу AMS.

Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне). Также модель 248 может быть смонтирована на рейке стандарта DIN с помощью дополнительного монтажного зажима.

Преобразователи могут иметь вид взрывозащиты «искробезопасная цепь» с маркировкой 0ExiaIICT4...T6 X, Для преобразователей с интерфейсом Wireless HART маркировка взрывозащиты 0ExiaПCT4,Т5. Преобразователи могут иметь исполнение по взрывозащите «взрывонепроницаемая оболочка» (1ExdIICT5,T6 X) при монтаже в соединительную головку.

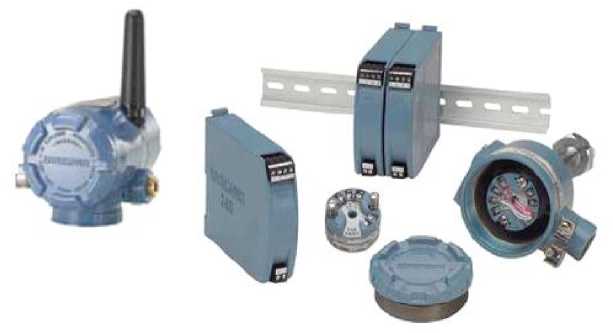

Фото общего вида преобразователей представлено на рисунке 1

Рис.1 - преобразователи 248

Преобразователь (исполнение в соответствии с заказом) - 1 шт.

Руководство по эксплуатации (на русском языке) - 1 экз. Методика поверки - 1 экз.

Коммуникатор HART- 475 (по дополнительному заказу).

Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности от изменения температуры окружающей среды от нормальной (от плюс 20 °С) в диапазоне от минус 51 до плюс 85 °С в зависимости от типа входного сигнала приведены в таблице 1.

Таблица 1

Примечание:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК751/ ГОСТ 6651-2009 и МЭК60584-1/ГОСТ Р 8.585-2001 соответственно.

Пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, °С:.................................± 0,5

Напряжение питания, В: 12.42,4; 18,1...40 (для цифровой связи по протоколу HART) Сопротивление нагрузки (для цифровой связи по протоколу HART), Ом: ...250^1100 Соотношение между напряжением источника питания

и сопротивлением внешней нагрузки: ................................................R = 40,8(U - 12)

лист № 3 всего листов 4 Пределы допускаемой дополнительной погрешности от изменения

номинального напряжения питания:..................± 0,005 % (от интервала измерений) / 1В

Габаритные размеры преобразователя, мм:.........................................044 х 24,5

Масса преобразователя, г, не более: ............................................................42.
