Номер по Госреестру СИ: 46963-11
46963-11 Расходомеры
(3051SFA)
Назначение средства измерений:
Расходомеры 3051SFA (в дальнейшем расходомеры) предназначены для измерений расхода и количества жидкостей, газов и пара, приведения объемного расхода и объема к объемному расходу и объему в стандартных условиях и передачи полученной информации для технологических целей и учетно-расчетных операций.

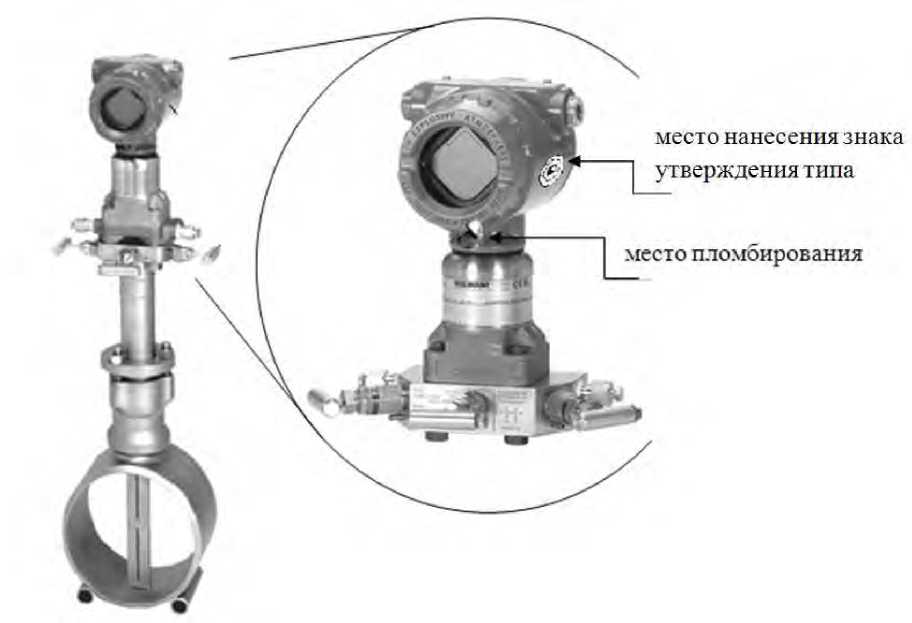

Внешний вид.
Расходомеры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 18.05.2021
Номер записи -
ID в реестре СИ - 358126
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Beijing Rosemount Far East Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№535 от 2023.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2673 от 2011.06.07 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре 46964-11,31331-11,46963-11)
№1391 от 2018.07.03 О переоформлении свидетельства об утверждении типа средства измерений № 65640 "Комплексы измерительные ЛОГИКА 1764" и внесении изменений в описание типа
№2860 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 33816-07, 63628-16, 69751-17, 70912-18, 72078-18, 78803-20
Наличие аналогов СИ: Расходомеры (3051SFA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beijing Rosemount Far East Instrument Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.11.2009 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
2 года | |
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
14061-04 01.11.2009 |
Преобразователи давления измерительные, 3051 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
3 года | |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Beijing Rosemount Far East Instrument Co., Ltd." (КИТАЙ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Расходомеры (3051SFA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры (3051SFA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
16199 | 8535 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8535 |
|
ФБУ Красноярский ЦСМ Красноярский край |
989 | 8535 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 8535 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
11981 | 8535 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений изложены в документе "Расходомер 3051SFA. Расходомер 3095MFA. Annubar 485. Серия расходомеров на базе осредняющей напорной трубки Annubar. Руководство по эксплуатации" .
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам 3051SFA-
1. ГОСТ 2939-63. Газы. Условия для определения объема.
-
2. Техническая документация фирмы “Rosemount Inc." (США).
Осуществление деятельности в области охраны окружающей среды; осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление торговли и товарообменных операций; выполнение государственных учётных операций.
Поверка
Поверкаосуществляется по документу " Расходомеры 3051SFA. Методика поверки", утвержденному ГЦИ СИ ФГУП ВНИИМС в апреле 2011г.
Эталоны, применяемые при поверке:
манометр абсолютного давления МПА 15,класс точности 0,01 манометры грузопоршневые МП 2,5;МП 6; МП 60; МП 600 I разряда автоматизированные задатчики избыточного давления "Воздух - 1,6; 2,5; 6,3; 1600", классы точности 0,05; 0,02.
Вольтметр цифровой, класс точности 0,01 или 0,015
Катушка сопротивления образцовая, класс точности 0,005, сопротивление 100 Ом; Измеритель постоянного тока;
Эталоны из ГОСТ 8.461-2009 (При наличии в комплекте термопреобразователя сопротивления)
Магазин сопротивлений Р 4831, класс точности 0.02/240-6 (при наличии канала измерения температуры)
Микрометры МК по ГОСТ 6507-90 с диапазонами измерений 0...25; 25...50 мм, класс точности 2
Штангенциркули по ГОСТ 166-89, абсолютная погрешность не более ±0,1 мм.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП ВНИИМС, г. Москва Регистрационный номер № 30004-08 от 27.06.2008 г.Адрес: 119361, г. Москва, ул. Озёрная, д. 46. Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru
Принцип действия расходомеров основан на измерении расхода среды (жидкости, газа, пара) методом переменного перепада давления.
. Расходомеры состоят из осредняющей напорной трубки Annubar 485 и преобразователя перепада давления 3051S или преобразователя многопараметрического 3051SMV.
Осредняющие напорные трубки (далее ОНТ) Annubar 485 имеют в поперечном сечении T-образную форму. Плоская фронтальная часть ОНТ Annubar 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности ОНТ Annubar 485 расположены два ряда круглых отверстий.
Отверстия на каждой стороне соединены со своей осредняющей камерой. Осредняющие напорные трубки вставляются перпендикулярно направлению потока, пересекая поток по всему сечению. Отверстия, направленные против течения среды, и соответствующая осред-няющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, направленные по течению среды, и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.
В осредняющие напорные трубки дополнительно могут быть встроены термопреобразователи сопротивления типа Pt 100.
Преобразователи 3051S и 3051SMV обеспечивают измерение создаваемого на осред-няющей напорной трубке перепада давления и вычисление расхода при заданных значениях давления и температуры измеряемой среды, так называемого нескомпенсированного по давлению и температуре расхода. Вычисленный расход преобразуется в выходной аналоговый сигнал 4...20 мА , HART, либо цифровой код по протоколу Foundation Fieldbus, Profibus или Wireless HART (беспроводный). Преобразователи 3051S и 3051SMV могут быть оснащены дополнительным встроенным жидкокристаллическим индикатором, способным отображать измеренные и рассчитанные параметры, а также аварийные и диагностические сообщения. Преобразователь 3051SMV, при наличии соответствующих каналов и опций, может вычислять скомпенсированный по давлению и температуре расход (с учетом изменений температуры и давления).
Преобразователи 3051S и 3051SMV различаются по классу точности.
Расходомеры 3051SFA имеют исполнения Classic, Classic MV, Ultra и Ultra for Flow, различающиеся по диапазонам и погрешности измерений.
По заказу потребителя фирма поставляет расходомеры с различными материалами, соприкасающимися с измеряемой средой, в том числе предназначенными для сред, содержащих сероводород.
Расходомеры имеют систему самодиагностики.
Преобразователи 3051S и 3051SMV могут монтироваться непосредственно на осред-няющих напорных трубках Annubar 485, или отдельно.
Программное обеспечение (ПО)ПО расходомеров 3051SFA реализовано на масочной микросхеме 8-bit Microcomputer 16K Masked ROM Version of Motorola 68 HC05C9ACFN, которая является заказным микрокомпьютером с масочным постоянным запоминающим устройством (ПЗУ). Масочная микросхема изготавливается заводским методом с использованием маски (фотошаблона), документация на которую принадлежит фирме Rosemount.
Масочная микросхема реализует алгоритм расчета давления (расхода), функциональность цифро-аналогового преобразователя для преобразования цифрового значения давления (расхода) в токовое значение, а также реализует функциональность вывода данных расчета пользователю на индикатор и через цифровой интерфейс HART, а также осуществляет вывод на индикатор признаков неисправности.
Программное обеспечение, встроенное в микросхему, не изменяемое и не считываемое.
Программное обеспечение идентификационных данных не имеет.
Уровень защиты программного обеспечения расходомеров 3051SFA от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Фото общего вида расходомеров 3051SFA
|
Диаметр условного прохода, мм |
50.2400 |
|
Диапазоны измерений расхода: | |
|
по воде, м3/ч |
1,04.49137 |
|
по газу, м3/мин |
0,91.347560 |
|
по пару, т/ч |
0,07.11525 |
|
Пределы основной относительной погрешности при измерении расхода и количества(1), % | |
|
для расходомера 3051SFA (Classic), при измерении расхода в динамическом диапазоне 8:1 |
±1,1 |
|
для расходомера 3051SFA (Ultra), при измерении расхода в динамическом диапазоне 8:1 |
±0,9 |
|
для расходомера 3051SFA (Ultra for Flow), при измерении расхода в динамическом диапазоне 14:1 |
±0,8 |
|
для расходомера 3051SFA (Classic MV) при измерении расхода в динамическом диапазоне 8:1 -для диапазона измерений перепада 1 -для остальных диапазонов измерений перепада |
±1,05 ±0,85 |
|
Выходной аналоговый сигнал |
4.20 мА |
|
Цифровой интерфейс |
HART, Foundation Fieldbus, Profibus, Wireless HART |
|
Температура измеряемой среды, 0С |
-184.+677 |
|
Давление измеряемой среды, МПа, до |
41,3 |
|
Температура окружающего воздуха, 0С: |
-40(2).+85 |
|
Температура хранения, 0С |
-46(2).+100 |
|
Относительная влажность воздуха, % |
0.100 |
|
Напряжение питания, В для 3051S с выходным сигналом 4.20 мА: для 3051SMV с выходным сигналом 4.20 мА: |
10.5.42.4 12.42.4 |
|
Масса, кг преобразователи 3051S беспроводный преобразователи 3051S и 3051SMV |
до 3,3 до 3,1 |
|
Габаритные размеры, мм преобразователи 3051S и 3051SMV |
217х107х163 |
ПРИМЕЧАНИЯ:
(1) Дополнительные погрешности, а также основные погрешности при измерении расхода в динамических диапазонах, превышающих указанные в настоящей таблице пределы, основная погрешность измерения расхода, а также суммарные погрешности рассчитываются по МИ 2667-2011.
(2) Специсполнение от минус 510С.
