Номер по Госреестру СИ: 48326-11
48326-11 Анализатор растворенного кислорода
(sensION 6)
Назначение средства измерений:
Анализатор растворенного кислорода модель sensION 6 предназначен для измерений концентрации растворенного кислорода в водных растворах.

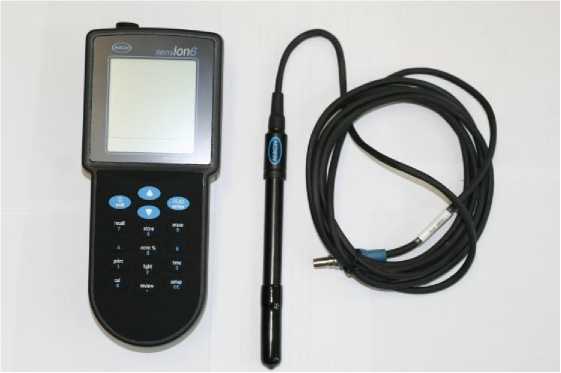

Внешний вид.
Анализатор растворенного кислорода
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137392
ID в реестре СИ - 359792
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Hach Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1952 от 2019.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 48326 "Хроматографы газовые промышленные GC8000" и внесении изменений в описание типа
№1738 от 2017.08.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализатор растворенного кислорода (sensION 6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48326-11 Анализатор растворенного кислорода (sensION 6) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
48326-11 Анализатор растворенного кислорода (sensION 6) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
77561-20 Анализаторы промышленные портативные многоканальные (ЛИДЕР-600) ООО "НПП "Техноприбор" (РОССИЯ г.Москва) |
|
48326-11 Анализатор растворенного кислорода (sensION 6) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
71154-18 Анализаторы растворенного кислорода (ОКСИКОН-02) ООО "ОКСИКОН" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "ОКСИКОН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14299-94 01.12.1999 |
Комплекты для анализа воды переносные, DREL/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15534-96 01.08.2001 |
Спектрофотометры переносные, DR/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-02 01.07.2007 |
Мутномеры лабораторные, 2100AN IS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-96 01.08.2001 |
Мутномеры лабораторные, 2100ANIS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16493-97 01.08.2002 |
Спектрофотометры переносные, DR/2000, DR/2010 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17317-98 01.07.2003 |
Кондуктометры переносные, CO 150 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17526-98 01.08.2003 |
Анализаторы алюминия, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17539-98 01.08.2003 |
pH-метры переносные, EC 10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17868-98 01.11.2003 |
Мутномеры низкодиапазонные, 1720D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18073-99 01.02.2004 |
Электроды комбинированные для измерения pH, 48600 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18170-99 01.04.2004 |
Мутномеры поверхностного рассеяния, SS6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18614-99 01.11.2010 |
Анализаторы хлора, CL 17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18914-99 01.12.2004 |
Мутномеры малогабаритные, Нет данных Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19738-00 01.07.2005 |
Фотоколориметры портативные, 800 DR/820, DR/850, DR/890 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-01 01.01.2007 |
Спектрофотометры лабораторные, DR-2500 (DR-2400) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-06 01.05.2011 |
Спектрофотометры лабораторные, DR 2800, DR 4800, DR 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25492-03 |
Спектрофотометр, HACH DR/4000V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26091-03 19.12.2018 |
Мутномеры универсальные, 2100 мод. 2100N, 2100AN, 2100P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27333-04 |
Спектрофотометры, DR 4000 U Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
27334-04 |
Спектрофотометры, DR 4000 V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
34710-07 |
Анализатор жидкости, DR-2400 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
40632-09 01.07.2014 |
Измерители расхода жидкости, Sigma мод. 910, 911, 950, 980 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
41234-09 01.09.2014 |
Счётчики аэрозольных частиц, MetOne 3400 мод. 3411, 3413, 3415, 3423, 3425 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41612-09 01.11.2014 |
Счётчики аэрозольных частиц, MetOne HHPC Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43202-09 |
Анализатор кремния, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43234-09 01.01.2015 |
Счетчики частиц в жидкости, HIAC 9700 мод. 9703, 9705 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43262-09 01.01.2015 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel TOC600, Anatel 643a Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47874-11 |
pH-метр портативный, HQ 11d Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47875-11 |
pH-метр лабораторный, SensION 4 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47942-11 |
Анализатор растворенного хлора колориметрический, POCKET COLORIMETER II Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48236-11 |
Титратор, 16900 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48323-11 |
Пипетки, TenSette мод. 19700-01, 19700-10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48326-11 |
Анализатор растворенного кислорода, sensION 6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48483-11 16.11.2021 |
Анализаторы хлора, CL17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49863-12 10.04.2022 |
Преобразователи измерительные потенциометрические, si792x P, si794 P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51032-12 29.08.2017 |
Преобразователи измерительные растворенного кислорода, si792x D, si794 D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51217-12 13.09.2017 |
Преобразователи измерительные кондуктометрические, si792 (x) C, si794 C Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66575-17 17.02.2027 |
Анализаторы, серии HACH 5500 sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70685-18 28.03.2024 |
Анализаторы, HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60764-15 24.04.2025 |
Анализаторы воды, Polymetron 9610sc, 9611sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Анализаторы растворенного кислорода (ОКСИКОН-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы растворенного кислорода (ОКСИКОН-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3395 | 3507 |
|
ФБУ Тюменский ЦСМ Тюменская область |
3619 | 3507 |
Программное обеспечение
Анализатор растворенного кислорода модель sensION 6 имеет встроенное программное обеспечение HachLink (номер версии Р 1.5).
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения массовой концентрации растворенного кислорода в водных растворах.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HachLink |
- |
Р 1.5 |
Недоступен |
- |
Влияние встроенного программного обеспечения прибора учтено при нормировании метрологических характеристик. Анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты "А" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы приведены в документе «Анализатор растворенного кислорода модель sen-sION 6. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Анализатору растворенного кислорода модель sensION 6:
ГОСТ 22729-84 "Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия".
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 48326-11 "Инструкция. Анализатор растворенного кислорода модель sensION 6. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 17.03. 2011 и входящему в комплект поставки.Основные средства поверки:
термометр ртутный стеклянный лабораторный типа ТЛ-4, класс 1 по ТУ 25-2021.003-88, барометр-анероид БАММ-1 с диапазоном измерений от 80 до 160 кПа, ценой деления шкалы 0,1 кПа, пределом допускаемой основной абсолютной погрешности ± 0,2 кПа,
ГСО-ПГС 3711-87, 3726-87, 3729-87 по ТУ 6-16 2956-01,
аргон, сорт высший по ГОСТ 10157-79,
водяной термостат с диапазоном регулирования температуры от 0°С до 100°С, допускаемая погрешность установления температуры контролируемой среды - в пределах ± 0,2°С.
Изготовитель
"HACH Company", США
P.o. Box 389, Loveland, Colorado, U.S.A.
Заявитель
Компания «ALSTOM (Switzerland) Ltd», Швейцария.
7 Brown Boveri strasse, 5401, Baden, Switzerland.
Tel. +41 56 205 77 33, Fax +41 56 205 71 71
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС", г. Москва
Анализатор растворенного кислорода модель sensION 6 представляет из себя малогабаритный микропроцессорный прибор, предназначенный для измерений массовой концентрации кислорода в водных растворах.
Принцип действия прибора основан на измерении разности потенциалов в электродной системе используемого датчика растворенного кислорода. Вследствие процесса диффузии кислород из раствора проникает в мембранный отсек датчика, вызывая на его электродах протекание электрического тока. Используемый преобразователь измеряет электрические сигналы электродов, рассчитывает и выводит результаты в цифровой форме на жидкокристаллический дисплей с подсветкой. В преобразователе имеется возможность записи результатов измерений во встроенный накопитель (99 точек), RS232 интерфейс для вывода данных на принтер или компьютер при установке его в компоновочный блок.
Прибор позволяет измерять содержание растворенного кислорода в мг/дм3 или в процентах насыщения и температуру раствора. Массовая концентрация кислорода выводится на экран после корректировки по температуре, солености, давлению и высоте над уровнем моря.
Прибор имеет функцию автоматического отключения (через 20 минут после последнего нажатия клавиши). Прибор издает звуковой сигнал: если нажата нефункциональная клавиша (один сигнал), если включено фиксирование экрана и достигнута стабильность измерения в режиме измерения (три сигнала), каждый раз, когда достигается стабильность показаний в режиме калибровки (вне зависимости от настроек фиксирования экрана).
Внешний вид Анализатора растворенного кислорода модель sensION 6.
Анализатор растворенного кислорода модель sensION 6 - 1 шт.
Датчик растворенного кислорода - по заказу.
Щелочные батарейки АА - 4 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
|
Диапазон измерений процента насыщения, % |
от 0 до 200 |
|
Диапазон измерений массовой концентрации кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений массовой концентрации кислорода, % |
± 1 |
|
Диапазон измерений температуры, оС |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений о температуры, С |
± 1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий, в долях от пределов допускаемой основной погрешности |
0,2До |
|
Температура окружающего воздуха, оС |
от 5 до 45 |
|
Относительная влажность воздуха, % |
от 5 до 85 (без конденсации) |
|
Напряжение питания |
4 щелочные батарейки АА, сетевой адаптер 115/230 В (переменного тока), компоновочный блок 6 - 12 В (постоянного тока) |
|
Г абаритные размеры, не более, см |
21,2x8,7x4,2 |
