Номер по Госреестру СИ: 51032-12
51032-12 Преобразователи измерительные растворенного кислорода
(si792x D, si794 D)
Назначение средства измерений:
Преобразователи измерительные растворенного кислорода модели si792x D, si794 D предназначены для измерений массовой концентрации растворенного кислорода и температуры растворов совместно с датчиками активности.

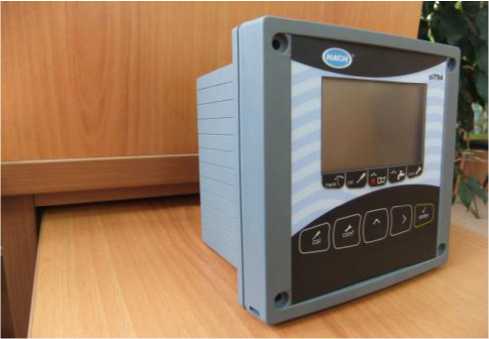

Внешний вид.
Преобразователи измерительные растворенного кислорода
Рисунок № 1

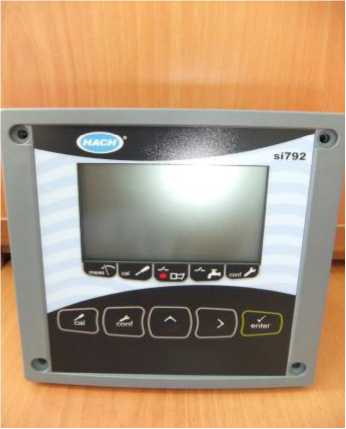

Внешний вид.
Преобразователи измерительные растворенного кислорода
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2017
Номер записи - 140595
ID в реестре СИ - 362995
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Пульс-15,
Производитель
Изготовитель - Фирма "Hach Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1190 от 2020.07.14 Об актуализации Перечня
№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)
Наличие аналогов СИ: Преобразователи измерительные растворенного кислорода (si792x D, si794 D)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
51032-12 Преобразователи измерительные растворенного кислорода (si792x D, si794 D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
14754-95 Анализаторы кислорода портативные многофункциональные (АКПМ (АКПМ-01, АКПМ-02)) ТОО Фирма "Альфа БАССЕНС" (РОССИЯ г.Долгопрудный) |
51032-12 Преобразователи измерительные растворенного кислорода (si792x D, si794 D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
70831-18 Анализаторы промышленные комбинированные ("ЛИДЕР") Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14299-94 01.12.1999 |
Комплекты для анализа воды переносные, DREL/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15534-96 01.08.2001 |
Спектрофотометры переносные, DR/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15535-02 01.07.2007 |
Мутномеры лабораторные, 2100AN IS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15535-96 01.08.2001 |
Мутномеры лабораторные, 2100ANIS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16493-97 01.08.2002 |
Спектрофотометры переносные, DR/2000, DR/2010 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17317-98 01.07.2003 |
Кондуктометры переносные, CO 150 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17526-98 01.08.2003 |
Анализаторы алюминия, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17539-98 01.08.2003 |
pH-метры переносные, EC 10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17868-98 01.11.2003 |
Мутномеры низкодиапазонные, 1720D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
18073-99 01.02.2004 |
Электроды комбинированные для измерения pH, 48600 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
18170-99 01.04.2004 |
Мутномеры поверхностного рассеяния, SS6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
18614-99 01.11.2010 |
Анализаторы хлора, CL 17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
18914-99 01.12.2004 |
Мутномеры малогабаритные, Нет данных Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
19738-00 01.07.2005 |
Фотоколориметры портативные, 800 DR/820, DR/850, DR/890 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
22230-01 01.01.2007 |
Спектрофотометры лабораторные, DR-2500 (DR-2400) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
22230-06 01.05.2011 |
Спектрофотометры лабораторные, DR 2800, DR 4800, DR 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
25492-03 |
Спектрофотометр, HACH DR/4000V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
26091-03 19.12.2018 |
Мутномеры универсальные, 2100 мод. 2100N, 2100AN, 2100P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
27333-04 |
Спектрофотометры, DR 4000 U Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
27334-04 |
Спектрофотометры, DR 4000 V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
34710-07 |
Анализатор жидкости, DR-2400 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
40632-09 01.07.2014 |
Измерители расхода жидкости, Sigma мод. 910, 911, 950, 980 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
41234-09 01.09.2014 |
Счётчики аэрозольных частиц, MetOne 3400 мод. 3411, 3413, 3415, 3423, 3425 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
41612-09 01.11.2014 |
Счётчики аэрозольных частиц, MetOne HHPC Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43202-09 |
Анализатор кремния, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43234-09 01.01.2015 |
Счетчики частиц в жидкости, HIAC 9700 мод. 9703, 9705 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43262-09 01.01.2015 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel TOC600, Anatel 643a Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47874-11 |
pH-метр портативный, HQ 11d Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47875-11 |
pH-метр лабораторный, SensION 4 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47942-11 |
Анализатор растворенного хлора колориметрический, POCKET COLORIMETER II Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48236-11 |
Титратор, 16900 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48323-11 |
Пипетки, TenSette мод. 19700-01, 19700-10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48326-11 |
Анализатор растворенного кислорода, sensION 6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48483-11 16.11.2021 |
Анализаторы хлора, CL17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
49863-12 10.04.2022 |
Преобразователи измерительные потенциометрические, si792x P, si794 P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51032-12 29.08.2017 |
Преобразователи измерительные растворенного кислорода, si792x D, si794 D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51217-12 13.09.2017 |
Преобразователи измерительные кондуктометрические, si792 (x) C, si794 C Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
66575-17 17.02.2027 |
Анализаторы, серии HACH 5500 sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
70685-18 28.03.2024 |
Анализаторы, HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
60764-15 24.04.2025 |
Анализаторы воды, Polymetron 9610sc, 9611sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы промышленные комбинированные ("ЛИДЕР")
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы промышленные комбинированные ("ЛИДЕР")
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
3395 | 3507 |
ФБУ Тюменский ЦСМ Тюменская область |
3619 | 3507 |
Программное обеспечение
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
HACH LANGE si792x D |
HACH LANGE si792x D |
1.0 |
- |
CRC8 |
HACH LANGE si792x D-PA |
HACH LANGE si792x D-PA |
1.1.0 |
- |
CRC8 |
HACH LANGE si792x D-FF |
HACH LANGE si792x D-FF |
1.0 |
- |
CRC8 |
HACH LANGE si794 D |
HACH LANGE si794 D |
1.0.0 |
- |
CRC8 |
HACH LANGE si794 D tr |
HACH LANGE si794 D tr |
1.0.0 |
- |
CRC8 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на боковую панель прибора и титульный лист руководство по эксплуатации в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям растворенного кислорода модели si792x D, si794 Dтехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу: МП 51032-12 «Инструкция. Преобразователи измерительные растворенного кислорода модели si792x D, si794 D. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18 мая 2012 г.
Основные средства поверки: магазин сопротивлений Р4831 (Госреестр № 633277), включающий диапазон (0,1- 100 ) кОм, кл.0,02; мера сопротивления: Р4033, 100 МОм, кл. 0,005; Р40 , 10 МОм, кл.0,005; Р4013, 1 МОм, кл.0,005; Р4047, (1 - 10) МОм, кл.0,02.
Заявитель
ООО «СИМЕНС», Россия, 115184, г. Москва, ул. Большая Татарская, д.9Тел/факс: (495) 223-78-98,
Интернет±йр:// www.siemens.ru/ad
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. МоскваПреобразователи измерительные растворенного кислорода модели si792x D, si794 D относятся к вторичным преобразователям. Они состоят из одного блока, который может крепиться на панели, стене или трубе. Корпус преобразователей защищает их от неблагоприятных погодных воздействий и механических повреждений.
На передней панели преобразователей расположен дисплей и кнопки управления. Дисплей отражает текущие значения массовой концентрации растворенного кислорода и температуру, индикацию режимов работы и самодиагностики. В корпусе расположены печатные платы с элементами электрической схемы. Преобразователи могут работать с электрохимическими датчиками растворенного кислорода. Преобразователи модели si792x D - двухпроводные. Обмен данными с внешними приборами осуществляют по одному из трех протоколов: HART (si792x D), Foundation Fieldbus (si792x D-FF), Profibus PA (si792x D-PA). Имеется выход аналогового токового сигнала в диапазоне (0/4 - 20) мА. Символ «x» в модели si792x D означает взрывобезопасное исполнение. Модели si794 P - четырехпроводные. Они могут питаться как от источников переменного, так и постоянного тока.
Рис. 1. Преобразователь измерительный растворенного кислорода модели si792x D
Рис.2. Преобразователь измерительный растворенного кислорода модели si794 D
Преобразователь (задний корпус и модуль дисплея одной из моделей).
Пакет с крепежными и соединительными элементами. Руководство по эксплуатации.
Инструкция по поверке.
Акт заводских испытаний.
Характеристики |
Модели | |||
si792x D si792x D-FF si792x D-PA |
si794 D |
si794 D tr | ||
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,5 до 50 от 0,2 до 9,9 |
от 0,5 до 50 |
от 0,5 до 50 от 0,2 до 9,9 | |
Диапазон измерений температуры рабочей среды, оС |
от 0 до 100 | |||
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода, % |
± 5 | |||
Пределы допускаемой абсолютной погрешности измерений темпе-o ратуры, C |
± 0,5 | |||
Напряжение источников питания, В: Частота переменного тока, Гц |
14 - 30 постоянного тока |
24 (- 15 %)постоянного тока 230 (+10 %) переменного тока 45 - 65 | ||
Потребляемая мощность, не более |
2,5 Вт |
5 ВА 2,5 Вт | ||
Масса, кг, не бо лее |
1 | |||
Габаритные размеры, мм, не более |
144х144х105 | |||
Наработка на от каз, ч |
10000 |
Условия эксплуатации:
о - температура окружающей среды, С |
от минус 20 до 55 |
- относительная влажность окружающей среды, % |
10 - 95 (без конденсации) |
о - температура хранения, С |
от минус 20 до 70 |
Параметры безопасности: -взрывоопасные смеси категории IIA, IIB, IIC, -вид взрывозащиты - искробезопасная цепь уровня ia, ib, -маркировка взрывозащиты для исполнения si792x P - I Exib[ia]IICT4, для исполнения si792x P-FF, si792x P-PA - I ExibIICT4, -степень защиты оболочки - IP65,
-защита от поражения электрическим током -III.
Ссылки на другие типы СИ
- 41276-09 Поляриметры автоматические
- 37870-08 Датчики силоизмерительные т...
- 54211-13 Дифманометры-напоромеры мем...
- 74417-19 Весы встраиваемые с оптичес...
- 18032-98 Измерители артериального да...
- 20154-00 Системы программируемые фот...
- 21557-01 Термопреобразователи сопрот...
- 68151-17 Счетчики воды крыльчатые
- 69708-17 Спектрометры атомно-абсорбц...
- 84894-22 Система измерений количеств...
