Номер по Госреестру СИ: 47942-11
47942-11 Анализатор растворенного хлора колориметрический
(POCKET COLORIMETER II)
Назначение средства измерений:
Анализатор растворенного хлора колориметрический модель POCKET COLORIMETER II предназначен для измерений коэффициентов пропускания или оптической плотности растворов, а также массовой концентрации общего и свободного хлора в водных растворах по методу DPD (при использовании Н^диметил-п-сфенилендиамина).

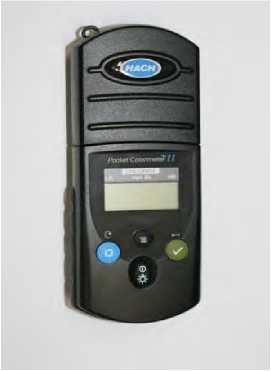

Внешний вид.
Анализатор растворенного хлора колориметрический
Рисунок № 1
Программное обеспечение
Анализатор растворенного хлора колориметрический модель POCKET COLORIMETER II имеет встроенное программное обеспечение: версия Р 1.6.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения концентрации свободного и общего хлора в анализируемых образцах.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Р 1.6 |
- |
— |
Недоступен |
- |
Влияние встроенного программного обеспечения прибора учтено при нормировании
метрологических характеристик. Анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты "А" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы приведены в документе «Анализатор растворенного хлора колориметрический модель POCKET COLORIMETER II. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Анализатору растворенного хлора колориметрическому модель POCKET COLORIMETER IIГОСТ 22729-84 "Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия".
ГОСТ 4.452-86 "Приборы фотометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 47942-11 "Инструкция. Анализатор растворенного хлора колориметрический модель POCKET COLORIMETER II. Методика поверки", утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2011 г. и входящим в комплект поставки.
Основные средства поверки:
поверочные растворы гипохлорит-ионов (методика приготовления растворов описывается в приложении к методике поверки),
гипохлорит натрия, квалификация "х.ч." по ГОСТ 11086-76,
гидроксид натрия, квалификация "х.ч." по ГОСТ 4328-77,
термометр ртутный стеклянный лабораторный типа ТЛ-4, класс 1 по ТУ 25-2021.003-88, барометр-анероид БАММ-1 с диапазоном измерений от 80 до 160 кПа, ценой деления шкалы 0,1 кПа, пределом допускаемой основной абсолютной погрешности ± 0,2 кПа.
Изготовитель
"HACH Company", США
P.o. Box 389, Loveland, Colorado, U.S.A.
Заявитель
Компания «ALSTOM (Switzerland) Ltd», Швейцария.
7 Brown Boveri strasse, 5401, Baden, Switzerland.
Tel. +41 56 205 77 33, Fax +41 56 205 71 71
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП "ВНИИМС"
Принцип действия Анализатора основан на измерении оптической плотности исследуемого раствора и раствора сравнения, за результат измерения принимается разность этих значений. В основу метода измерений положен основной закон светопоглощения, устанавливающий взаимосвязь между оптической плотностью и концентрацией вещества в растворе. Результат измерения выводится на жидкокристаллический дисплей в единицах массовой концентрации мг/дм3.
Анализатор является управляемым микропроцессором фотометром со светоизлучающим диодом в качестве источника света, установленным на нем сменным фильтром с фиксированной длиной волны 528 нм, детектором - кремниевым фотодиодом и обеспечивает измерение оптической плотности или коэффициента пропускания окрашенных растворов в цилиндрических кюветах, поставляемых в комплекте с прибором.
В память микропроцессора прибора введена калибровочная кривая завода-изготовителя, которая может редактироваться или вводиться заново пользователем для своих целей.
В приборе предусмотрено:
-
- сообщения об ошибках в случае неправильных действий оператора или при неисправности прибора;
-
- сохранение автоматическое результатов последних 10 измерений и вывод этих данных в лаборатории или в полевых условиях.
Внешний вид Анализатора растворенного хлора колориметрического модель POCKET COLORIMETER II.
Нижний диапазон измерений массовой концентрации свободного и общего хлора, мг/дм3 |
от 0,05 до 2,0 |
Пределы допускаемой основной погрешности измерений: - абсолютной, мг/дм3 |
± 0,05 в диапазоне (0,05 - 0,20) мг/дм3 |
- относительной, % |
± 25 в диапазоне (св. 0,20 - 2,0) мг/дм3 |
Верхний диапазон измерений массовой концентрации свободного и общего хлора, мг/дм3 |
от 0,2 до 8 |
Пределы допускаемой основной погрешности измерений: - абсолютной, мг/дм3 |
± 0,2 в диапазоне (0,2 - 0,8) мг/дм3 |
- относительной, % |
± 25 в диапазоне (св. 0,8 - 8) мг/дм3 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нор- 0,2До
мальных условий, в долях от пределов допускаемой основной погрешности
Температура окружающего воздуха, оС |
от 0 до 50 |
Относительная влажность воздуха, % Напряжение питания Габаритные размеры, см, не более Масса, кг, не более |
от 0 до 90 (без конденсации) ААА щелочные батареи (4) 3,2x6,1x15,2 0,2 |
