Расширенная аналитика типа СИ
70685-18 — Анализаторы
HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D)
Анализаторы серии HQD (модификаций HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) (далее - анализаторы) предназначены для измерений удельной электрической проводимости (УЭП), рН и окислительно-восстановительного потенциала (ОВП), массовой концентрации растворенного в воде кислорода (DO), массовых концентраций ионов нитратов (NO3-), хлоридов (Cl-), аммония (NH4+), фторидов (F-), натрия (Na+) и температуры жидкости.
Производитель
ID 5873Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 284 поверок.
- Последний доступный год показал снижение активности на 71.2% к предыдущему году.
- Тип обслуживается как минимум 39 организациями; доля топ-5 организаций составляет 38.4% объёма поверок.
- Средневзвешенная цена поверки по рынку — 4093.7 руб., диапазон наблюдаемых цен: 1544–4446 руб.
- В сегменте собственников найдено 67 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 65.8%.
- Средний наблюдаемый интервал между поверками по организациям — около 364 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2020 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» | 6 | 4 239,00 | 6 | 73 | 2 020,0 | 364 |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" | 6 | 4 239,00 | 6 | 72 | 2 020,0 | 364 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 2 | 4 239,00 | 2 | 72 | 2 020,0 | 364 |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 2 | 4 239,00 | 2 | 73 | 2 020,0 | 364 |
| ФБУ "Краснодарский ЦСМ" | 2 | 4 239,00 | 5 | 73 | 2 020,0 | 364 |
| ФБУ "Волгоградский ЦСМ" | 2 | 4 239,00 | 5 | 72 | 2 020,0 | 364 |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" | 2 | 4 239,00 | 1 | 72 | 2 020,0 | 364 |
| ФБУ "УРАЛТЕСТ" | 2 | 4 239,00 | 3 | 72 | 2 020,0 | 364 |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" | 2 | 4 239,00 | 3 | 72 | 2 020,0 | 364 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 2 | 4 239,00 | 2 | 71 | 2 020,0 | 364 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 2 | 2 162,00 | 2 | 71 | 2 020,0 | 364 |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" | 1 | 4 239,00 | 1 | 71 | 2 020,0 | 364 |
| ООО "ЭКОИНСТРУМЕНТ" | 1 | 4 239,00 | 17 | 73 | 2 020,0 | 364 |
| ФБУ «КУЗБАССКИЙ ЦСМ» | 1 | 4 239,00 | 1 | 73 | 2 020,0 | 364 |
| ООО "ПМ" | 1 | 4 239,00 | 1 | 73 | 2 020,0 | 364 |
| ФБУ "ПЕРМСКИЙ ЦСМ" | 1 | 4 239,00 | 1 | 72 | 2 020,0 | 364 |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" | 1 | 4 239,00 | 1 | 72 | 2 020,0 | 364 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 1 | 4 239,00 | 3 | 72 | 2 020,0 | 364 |
| ФБУ "ИВАНОВСКИЙ ЦСМ" | 1 | 4 239,00 | 1 | 72 | 2 020,0 | 364 |
| ФБУ "АМУРСКИЙ ЦСМ" | 1 | 4 239,00 | 1 | 72 | 2 020,0 | 364 |
| ФБУ "Мордовский ЦСМ" | 1 | 4 239,00 | 5 | 72 | 2 020,0 | 364 |
| ФБУ "ОМСКИЙ ЦСМ" | 1 | 4 239,00 | 2 | 72 | 2 020,0 | 364 |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" | 1 | 4 239,00 | 3 | 72 | 2 020,0 | 364 |
| ФБУ "УРАЛТЕСТ" | 0 | 4 446,00 | 0 | 46 | 2 019,0 | 364 |
| ФБУ "САХАЛИНСКИЙ ЦСМ" | 0 | 4 239,00 | 1 | 70 | 2 020,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 24 | 45 | 3313271 |
| АО "АБ ИНБЕВ ЭФЕС" | Юрлица | 11 | 35 | 1493 |
| Юр. Лицо | Юрлица | 11 | 17 | 625345 |
| Филиал АО "АБ ИнБев Эфес" в г. Волжский | Юрлица | 3 | 10 | 358 |
| ЮЛ | Юрлица | 3 | 5 | 284137 |
| ООО "Пивоваренная компания "Балтика" | Юрлица | 3 | 4 | 176 |
| Общество с ограниченной ответственностью "Шато де Талю" | Юрлица | 2 | 6 | 52 |
| Акционерное общество "АБ ИНБЕВ ЭФЕС" | Юрлица | 2 | 6 | 418 |
| ООО "СтройЭнергоКом" | Юрлица | 2 | 2 | 5 |
| ООО "АУР НАРО-ФОМИНСК" | Юрлица | 2 | 2 | 195 |
| ООО "УК Гидротех Инжиниринг" | Юрлица | 2 | 2 | 2 |
| Общество с ограниченной ответственностью "ЭКСПРЕСС-КУБАНЬ" | Юрлица | 1 | 6 | 27 |
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ "ЦЕНТР ГИГИЕНЫ И ЭПИДЕМИОЛОГИИ В НОВГОРОДСКОЙ ОБЛАСТИ" | Юрлица | 1 | 6 | 410 |
| ООО Старорусское "ЖКХ" | Юрлица | 1 | 6 | 54 |
| ООО "НьюБио" | Юрлица | 1 | 6 | 877 |
| ООО "СКК" | Юрлица | 1 | 5 | 101 |
| МУНИЦИПАЛЬНОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Г. НОВОСИБИРСКА " ГОРВОДОКАНАЛ " | Юрлица | 1 | 4 | 1571 |
| Общество с ограниченной ответственностью "КДВ Воронеж" | Юрлица | 1 | 4 | 621 |
| МК "Нижегородский" ф-л АО "ВБД" | Юрлица | 1 | 4 | 182 |
| АО "ВМЗ" | Юрлица | 1 | 4 | 6559 |
| ООО "Кама" | Юрлица | 1 | 3 | 303 |
| ООО "ОРГАНИК ФАРМАСЬЮТИКАЛЗ" | Юрлица | 1 | 3 | 490 |
| Общество с ограниченной ответственностью "МУЛТОН ПАРТНЕРС" | Юрлица | 1 | 3 | 350 |
| АО "БиоТех Росва" | Юрлица | 1 | 3 | 59 |
| Общество с ограниченной ответственностью "Олимп" | Юрлица | 1 | 3 | 55 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 9a442a17-41af-8e08-52eb-0bf7880faefd | 70685-18 | 2023-03-31 | — | актуальная |
| e763ad85-cc39-2cf8-578d-31e1038db07e | 70685-18 | 2020-05-07 | 2023-03-31 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Анализаторы серии HQD имеют встроенное программное обеспечение «HQ», разработанное для выполнения измерений и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентиф икационные данные (признаки) |
Значение | |||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D |
HQ40D/HQ440D | |
|
Идентиф икационное наименование ПО |
HQ | |||
|
Номер версии (идентификационный номер) ПО |
2.5.X.XXX | |||
Нормативная информация
Знак утверждения типа
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Сведения о методиках измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «HACH Company», США
Поверка
осуществляется по документу МП 209-043-2017 «Анализаторы серии HQD (модификаций HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23.11.2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
-
- рабочий эталон 3-го разряда единицы температуры в соответствии с ГОСТ 8.558-2009;
-
- рабочие эталоны рН 2-го разряда - буферные растворы в соответствии с ГОСТ 8.120-2014;
-
- стандартные образцы газовой смеси состава O2+N2 ГСО 10531-2014;
-
- стандарт-титры СТ-ОВП-01 (рег. № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86);
-
- стандартные образцы: нитрат-ионов (NO3-) ГСО 6696-93/6698-93; хлорид-ионов (Cl-) ГСО 6687-93/6689-93; ионов аммония- (NH4+) ГСО 7015-93/7017-93; ионов натрия (Na+) ГСО 8062-94/8064-94 и фторид ионов (F-) ГСО 7188-95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунках 1 и 2.
Изготовитель
Фирма «HACH Company», США
Адрес: 5600 Lindbergh Dr, 80538 Loveland, Colorado, USA
Телефон: (970) 669-3050
Факс: (970) 669-2932
E-mail: orders@hach.com
Web-сайт: www.hach.com
Заявитель
Общество с ограниченной ответственностью «Хах Ланге» (ООО «Хах Ланге»)
Адрес: 195112, г. Санкт-Петербург, Малоохтинский пр-кт, д. 64 лит. В
ИНН 7802787716
Телефон: (812) 324 13 93
Факс: (812) 320 20 53
E-mail: info-ru@hach.com
Испытательный центр
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: http//www.vniim,ru
E-mail: info@vniim.ru
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП (TDS) основан на измерении удельной электрической проводимости на переменном токе контактным методом.
Принцип действия канала измерения pH и окислительно-восстановительного потенциала (ОВП) и массовых концентраций ионов основан на потенциометрическом методе.
Принцип действия канала измерений массовой концентрации растворенного в воде кислорода оптическим методом основан на принципе, по которому растворенный кислород гасит интенсивность и продолжительность люминесценции.
Конструктивно анализаторы состоят из измерительного преобразователя и подключаемых к нему измерительных датчиков.
Анализаторы выпускаются в 4 модификациях, отличающихся измеряемыми параметрами, количеством подключаемых датчиков (см. табл. 2). В моделях HQ11D/HQ411D, HQ14D, HQ30D/HQ430D возможно одновременное подключение только одного датчика. В модели HQ40D MULTI возможно одновременное подключение двух датчиков в произвольном сочетании. Измерительный преобразователь автоматически распознает тип подключенного датчика. Цифра «4» в названии модификации обозначает лабораторное исполнения вторичного преобразователя. Модификации HQ11D/HQ411D, HQ30D/HQ430D и HQ40D/HQ440D представлены двумя исполнениями, HQ11D, HQ30D и HQ40D выполнены в портативном исполнении; HQ411D, HQ430D и HQ440D в виде лабораторного. Анализатор HQ14D выпускается только в портативном исполнении.
Анализаторы могут работать как от аккумуляторной батареи, так и от сети электропитания. Анализаторы могут поставляться как с датчиками лабораторного исполнения, так и с портативными аналогами.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а)

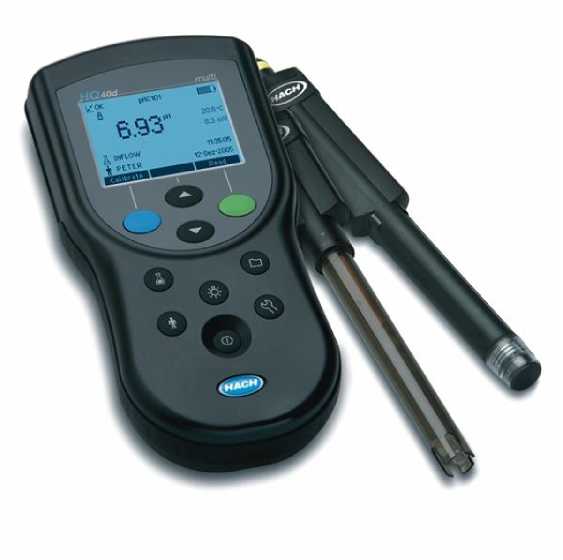

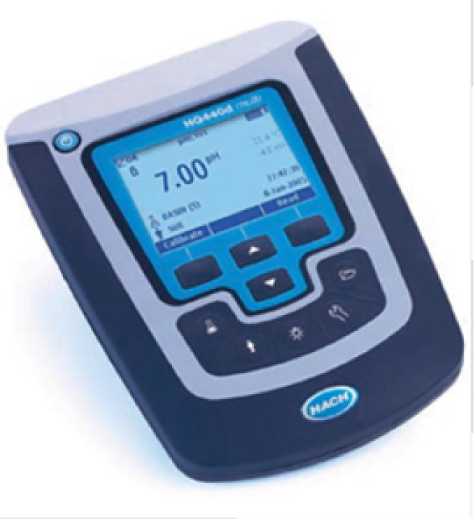

Рисунок 1 - Общий вид анализаторов серии HQD: а) - портативная модификация вторичного
б)
преобразователя, б) - лабораторная
Место нанесения знака поверки
Место нанесения пломбы

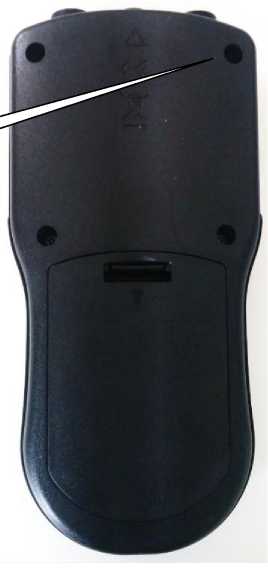

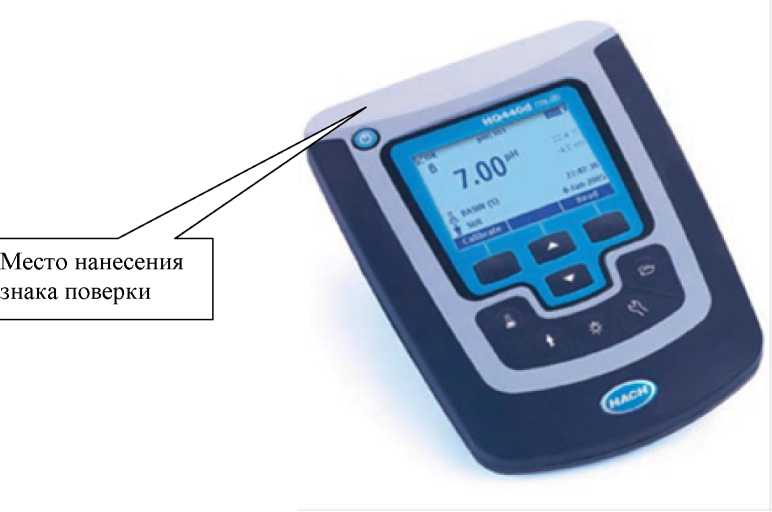

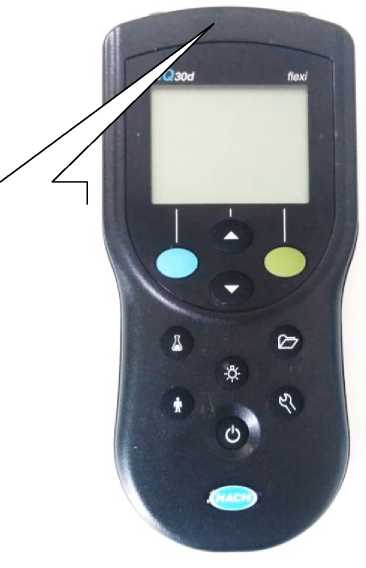

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение для модификаций | |||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D |
HQ40D/HQ440D | |
|
Диапазон измерений pH с датчиками серии:
|
от 1 до 14 от 1 до 14 от 1 до 14 от 1 до 12 от 1 до 14 |
от 1 до 14 от 1 до 14 от 1 до 14 от 1 до 12 от 1 до 14 | ||
Продолжение таблицы 2
|
Наименование характеристик |
Значение для модификаций | ||||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D |
HQ40D/HQ440D | ||
|
от 1 до 14 от 1 до 14 от 1 до 14 от 2 до 14 от 1 до 14 от 1 до 14 |
от 1 до 14 от 1 до 14 от 1 до 14 от 2 до 14 от 1 до 14 от 1 до 14 | |||
|
Пределы допускаемой абсолютной погрешности измерений pH:
|
±0,05 ±0,03 |
±0,05 ±0,03 | |||
|
Диапазон измерений окислительновосстановительного потенциала (ОВП), мВ |
от -1200 до +1200 |
от-1200 до +1200 | |||
|
Пределы допускаемой абсолютной погрешности измерений окислительновосстановительного потенциала (ОВП), мВ |
±6 |
±6 | |||
|
Диапазон измерений УЭП, См/м |
- |
от 140-6 до 20 | |||
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±1,5 | ||||
|
Диапазон показаний общего солесодержания (TDS), г/дм3 |
от 0 до 50 | ||||
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0,05 до 20 | ||||
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0,05 до 1 мг/дм3, мг/дм3 |
±0,2 | ||||
Продолжение таблицы 2
|
Наименование характеристик |
Значение для модификаций | ||||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D |
HQ40D/HQ440D | ||
|
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 1 до 20 мг/дм3, % |
±3 | ||||
|
Диапазон измерений температуры, °С |
от 0 до +50 | ||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | ||||
|
Диапазоны показаний массовой концентрации ионов, г/дм3: Натрия (Na+) Аммония (NH4+) Хлоридов (Cl’) Фторидов (F’) Нитратов (NO3’) |
от 0,02340-3 до 23 от 0,018^ 10’3 до 9 от 0,110-3 д о 35,5 от 0,0110’3 до 19 от 0,110-3 до 14 | ||||
|
Диапазоны измерений массовой концентрации ионов, г/дм3: Натрия (Na+) Аммония (NH4+) Хлоридов (Cl’) Фторидов (F-) Нитратов (NO3-) |
от 0,140’3до 23 от 0,110-3 до 9 от 0,140’3до 35,5 от 0,110-3 до 19 от 0,110-3 до 14 | ||||
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % |
±5 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение для модификаций | ||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D HQ40D/HQ440D | |
|
Характеристики источника | |||
|
питания: | |||
|
входное напряжение, В |
220±22 | ||
|
частота, Гц |
от 50 до 60 | ||
|
автономное питание | |||
|
(оба типа преобразователей работают от батареек) |
4x1,5 В | ||
Продолжение таблицы 3
|
Наименование характеристик |
Значение для модификаций | |||
|
HQ11D/HQ411D |
HQ14D |
HQ30D/HQ430D |
HQ40D/HQ440D | |
|
Габаритные размеры измерительного преобразователя, мм, не более: лабораторного: - длина |
235 | |||
|
- ширина |
175 | |||
|
- высота |
86 | |||
|
портативного: - длина |
210 | |||
|
- ширина |
120 | |||
|
- высота |
50 | |||
|
Масса измерительного преобразователя, кг, не более: лабораторного |
0,85 | |||
|
портативного |
0,43 | |||
|
Средний срок службы, лет |
10 | |||
|
Условия эксплуатации: - температура окружающей среды, оС |
от 0 до +50 | |||
|
- температура о анализируемой среды, С |
от 0 до +60 | |||
|
- относительная влажность воздуха, %, не более |
95 | |||
|
- атмосферное давление, кПа, не более |
107 | |||
