Номер по Госреестру СИ: 49863-12
49863-12 Преобразователи измерительные потенциометрические
(si792x P, si794 P)
Назначение средства измерений:
Преобразователи измерительные потенциометрические модели si792x P, si794 P предназначены для измерений активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП) и температуры водных растворов совместно с датчиками активности.

Внешний вид.
Преобразователи измерительные потенциометрические
Рисунок № 1

Внешний вид.
Преобразователи измерительные потенциометрические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.04.2022
Номер записи - 139183
ID в реестре СИ - 361583
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных , si792x P,
Производитель
Изготовитель - Фирма "Hach Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 19
Выдано извещений - 2
Кол-во периодических поверок - 4
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№734 от 2017.04.10 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи измерительные потенциометрические (si792x P, si794 P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hach Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14299-94 01.12.1999 |
Комплекты для анализа воды переносные, DREL/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15534-96 01.08.2001 |
Спектрофотометры переносные, DR/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-02 01.07.2007 |
Мутномеры лабораторные, 2100AN IS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-96 01.08.2001 |
Мутномеры лабораторные, 2100ANIS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16493-97 01.08.2002 |
Спектрофотометры переносные, DR/2000, DR/2010 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17317-98 01.07.2003 |
Кондуктометры переносные, CO 150 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17526-98 01.08.2003 |
Анализаторы алюминия, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17539-98 01.08.2003 |
pH-метры переносные, EC 10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17868-98 01.11.2003 |
Мутномеры низкодиапазонные, 1720D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18073-99 01.02.2004 |
Электроды комбинированные для измерения pH, 48600 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18170-99 01.04.2004 |
Мутномеры поверхностного рассеяния, SS6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18614-99 01.11.2010 |
Анализаторы хлора, CL 17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18914-99 01.12.2004 |
Мутномеры малогабаритные, Нет данных Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19738-00 01.07.2005 |
Фотоколориметры портативные, 800 DR/820, DR/850, DR/890 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-01 01.01.2007 |
Спектрофотометры лабораторные, DR-2500 (DR-2400) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-06 01.05.2011 |
Спектрофотометры лабораторные, DR 2800, DR 4800, DR 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
25492-03 |
Спектрофотометр, HACH DR/4000V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26091-03 19.12.2018 |
Мутномеры универсальные, 2100 мод. 2100N, 2100AN, 2100P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27333-04 |
Спектрофотометры, DR 4000 U Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
27334-04 |
Спектрофотометры, DR 4000 V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
34710-07 |
Анализатор жидкости, DR-2400 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
40632-09 01.07.2014 |
Измерители расхода жидкости, Sigma мод. 910, 911, 950, 980 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
41234-09 01.09.2014 |
Счётчики аэрозольных частиц, MetOne 3400 мод. 3411, 3413, 3415, 3423, 3425 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41612-09 01.11.2014 |
Счётчики аэрозольных частиц, MetOne HHPC Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43202-09 |
Анализатор кремния, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43234-09 01.01.2015 |
Счетчики частиц в жидкости, HIAC 9700 мод. 9703, 9705 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43262-09 01.01.2015 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel TOC600, Anatel 643a Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47874-11 |
pH-метр портативный, HQ 11d Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47875-11 |
pH-метр лабораторный, SensION 4 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47942-11 |
Анализатор растворенного хлора колориметрический, POCKET COLORIMETER II Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48236-11 |
Титратор, 16900 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48323-11 |
Пипетки, TenSette мод. 19700-01, 19700-10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48326-11 |
Анализатор растворенного кислорода, sensION 6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48483-11 16.11.2021 |
Анализаторы хлора, CL17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49863-12 10.04.2022 |
Преобразователи измерительные потенциометрические, si792x P, si794 P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51032-12 29.08.2017 |
Преобразователи измерительные растворенного кислорода, si792x D, si794 D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51217-12 13.09.2017 |
Преобразователи измерительные кондуктометрические, si792 (x) C, si794 C Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66575-17 17.02.2027 |
Анализаторы, серии HACH 5500 sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70685-18 28.03.2024 |
Анализаторы, HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60764-15 24.04.2025 |
Анализаторы воды, Polymetron 9610sc, 9611sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи измерительные потенциометрические (si792x P, si794 P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КНПЗ" (RA.RU.310599) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователи измерительные потенциометрические (si792x P, si794 P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
2469 | 2469 |
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HACH LANGE |
HACH LANGE |
1.2 |
- |
CRC8 |
|
si792(x) P |
si792(x) P | |||
|
HACH LANGE |
HACH LANGE |
1.1.2 |
- |
CRC8 |
|
si792(x) P-PA |
si792(x) P-PA | |||
|
HACH LANGE |
1.1 |
- |
CRC8 | |
|
si792x P-FF | ||||
|
HACH LANGE |
HACH LANGE |
1.0.0 |
- |
CRC8 |
|
si794 P |
si794 P |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на боковую панель прибора и титульный лист руководство по эксплуатации в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям потенциометрическим модели si792x P, si794 Pтехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 49863-12: «Инструкция. Преобразователи измерительные потенциометрические модели si792x P, si794 P. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки: магазин сопротивлений Р4831 (Госреестр № 633277), включающий диапазон (50 - 200 ) Ом, кл.0,02; прибор для поверки вольтметров дифференциальный В1-12 (Госреестр № 6013-77), включающий диапазон (0 -10) В, относительная погрешность измерений не более 0,02%.
Заявитель
ООО «СИМЕНС», Россия,115184, г. Москва, ул. Большая Татарская, д.9
Тел/факс: (495) 223-78-98,
Интернет: www.helpex.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», г. МоскваПреобразователи измерительные потенциометрические модели si792x P, si794 P относятся к вторичным преобразователям. Они состоят из одного блока, который может крепиться на панели, стене или трубе. Корпус преобразователей защищает их от неблагоприятных погодных воздействий и механических повреждений.
На передней панели преобразователей расположен дисплей и кнопки управления. Дисплей отражает текущие значения измеряемых величин (рН или ОВП, температуру), индикацию режимов работы и самодиагностики. В корпусе расположены печатные платы с элементами электрической схемы. Преобразователи могут работать как с двухэлектродными, так и с комбинированными датчиками. Преобразователи модели si792 P - двухпроводные. Обмен данными с внешними приборами осуществляют по одному из трех протоколов: HART (si792x P), Foundation Fieldbus (si792x P-FF), Profibus PA (si792x P-PA). Символ «x» в модели si792x P означает взрывобезопасное исполнение. Модели si794 P - четырехпроводные. Они могут питаться как от источников переменного, так и постоянного тока.

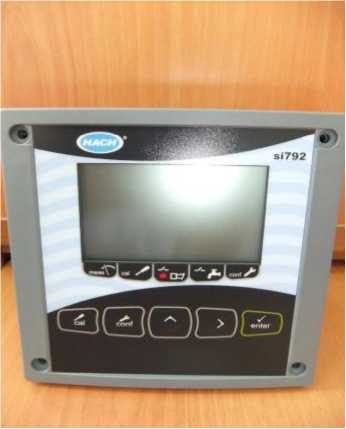

Рис. 1. Преобразователь измерительный потенциометрический модели si792x P

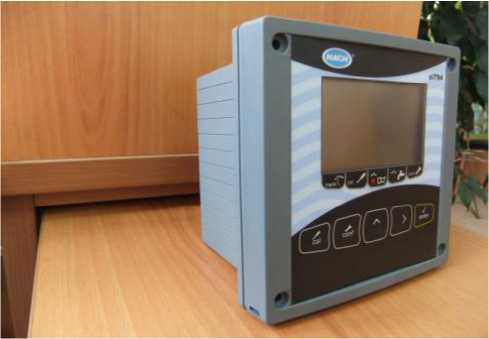

Рис.2. Преобразователь измерительный потенциометрический модели si794 P
Преобразователь (задний корпус и модуль дисплея одной из моделей).
Пакет с крепежными и соединительными элементами.
Руководство по эксплуатации.
Инструкция по поверке.
Акт заводских испытаний.
|
Характеристика |
si792x P |
si794 P |
|
Диапазон измерений рН |
от минус 2 до 16 |
от минус 2 до 16 |
|
Диапазон измерений ОВП, мВ |
от минус1500 до +1500 |
от минус 1500 до +1500 |
|
Диапазон измерений температуры рабочей среды, оС |
от минус 20 до +150 |
от минус 20 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05 |
±0,05 |
|
Характеристика |
si792x P |
si794 P |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±1 |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, oC |
± 1 |
± 1 |
|
Напряжение источников питания, В: Частота переменного тока, Гц |
14 - 30 постоянного тока |
24 постоянного тока 230 переменного тока 45 - 65 |
|
Потребляемая мощность, не более |
2,5 Вт |
5 ВА |
|
Масса, кг, не более |
1 |
1 |
|
Г абаритные размеры, мм, не более |
144х144х105 |
144х144х105 |
|
Наработка на отказ, ч |
10000 |
10000 |
Условия измерений:
|
о/~1 - температура окружающей среды, С |
от минус 20 до 55 |
|
- относительная влажность окружающей среды, % |
10 - 95 (без конденсации) |
|
о/~' - температура хранения, С |
от минус 20 до 70 |
Параметры безопасности:
-взрывоопасные смеси категории IIA, IIB, IIC,
-вид взрывозащиты - искробезопасная цепь уровня ia, ib,
-маркировка взрывозащиты для исполнения si792x P - I Exib[ia]IICT4, для исполнения si792x P-FF, si792x P-PA - I ExibIICT4, -степень защиты оболочки - IP65,
-защита от поражения электрическим током -III.
