Номер по Госреестру СИ: 60764-15
60764-15 Анализаторы воды
(Polymetron 9610sc, 9611sc)
Назначение средства измерений:
Анализаторы воды Polymetron 9610sc предназначены для измерений массовой концентрации силикатов в воде, а Polymetron 9611sc предназначены для измерений массовой концентрации фосфатов в воде.
Внешний вид.
Анализаторы воды
Рисунок № 1
Общие сведения
Дата публикации - 15.04.2022
Срок свидетельства - 24.04.2025
Номер записи - 176969
ID в реестре СИ - 1231282
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, Анализатор воды Polymetron 9610sc, sc200, Polymetron 9610sc, 9611sc, Polymetron 9610sc, 9610sc,
Производитель
Изготовитель - Фирма "Hach Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 123
Выдано извещений - 2
Кол-во периодических поверок - 47
Кол-во средств измерений - 31
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
№837 от 2020.04.24 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы воды (Polymetron 9610sc, 9611sc)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60764-15 Анализаторы воды (Polymetron 9610sc, 9611sc) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
77344-20 Анализаторы промышленные многопараметрические (АКВАТОС) Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии») (РОССИЯ г. Москва) |
|
60764-15 Анализаторы воды (Polymetron 9610sc, 9611sc) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
85629-22 Анализаторы кремния (МАРК-1202) Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР") (РОССИЯ г. Нижний Новгород) |
Все средства измерений Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14299-94 01.12.1999 |
Комплекты для анализа воды переносные, DREL/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15534-96 01.08.2001 |
Спектрофотометры переносные, DR/2000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-02 01.07.2007 |
Мутномеры лабораторные, 2100AN IS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15535-96 01.08.2001 |
Мутномеры лабораторные, 2100ANIS Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16493-97 01.08.2002 |
Спектрофотометры переносные, DR/2000, DR/2010 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17317-98 01.07.2003 |
Кондуктометры переносные, CO 150 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17526-98 01.08.2003 |
Анализаторы алюминия, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17539-98 01.08.2003 |
pH-метры переносные, EC 10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17868-98 01.11.2003 |
Мутномеры низкодиапазонные, 1720D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18073-99 01.02.2004 |
Электроды комбинированные для измерения pH, 48600 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18170-99 01.04.2004 |
Мутномеры поверхностного рассеяния, SS6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18614-99 01.11.2010 |
Анализаторы хлора, CL 17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18914-99 01.12.2004 |
Мутномеры малогабаритные, Нет данных Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19738-00 01.07.2005 |
Фотоколориметры портативные, 800 DR/820, DR/850, DR/890 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-01 01.01.2007 |
Спектрофотометры лабораторные, DR-2500 (DR-2400) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
22230-06 01.05.2011 |
Спектрофотометры лабораторные, DR 2800, DR 4800, DR 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
25492-03 |
Спектрофотометр, HACH DR/4000V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26091-03 19.12.2018 |
Мутномеры универсальные, 2100 мод. 2100N, 2100AN, 2100P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27333-04 |
Спектрофотометры, DR 4000 U Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
27334-04 |
Спектрофотометры, DR 4000 V Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
34710-07 |
Анализатор жидкости, DR-2400 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
40632-09 01.07.2014 |
Измерители расхода жидкости, Sigma мод. 910, 911, 950, 980 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
41234-09 01.09.2014 |
Счётчики аэрозольных частиц, MetOne 3400 мод. 3411, 3413, 3415, 3423, 3425 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41612-09 01.11.2014 |
Счётчики аэрозольных частиц, MetOne HHPC Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43202-09 |
Анализатор кремния, 5000 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43234-09 01.01.2015 |
Счетчики частиц в жидкости, HIAC 9700 мод. 9703, 9705 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43262-09 01.01.2015 |
Анализаторы общего органического углерода, Anatel PAT700, Anatel TOC600, Anatel 643a Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47874-11 |
pH-метр портативный, HQ 11d Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47875-11 |
pH-метр лабораторный, SensION 4 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47942-11 |
Анализатор растворенного хлора колориметрический, POCKET COLORIMETER II Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48236-11 |
Титратор, 16900 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48323-11 |
Пипетки, TenSette мод. 19700-01, 19700-10 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48326-11 |
Анализатор растворенного кислорода, sensION 6 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48483-11 16.11.2021 |
Анализаторы хлора, CL17 Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49863-12 10.04.2022 |
Преобразователи измерительные потенциометрические, si792x P, si794 P Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51032-12 29.08.2017 |
Преобразователи измерительные растворенного кислорода, si792x D, si794 D Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51217-12 13.09.2017 |
Преобразователи измерительные кондуктометрические, si792 (x) C, si794 C Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66575-17 17.02.2027 |
Анализаторы, серии HACH 5500 sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70685-18 28.03.2024 |
Анализаторы, HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60764-15 24.04.2025 |
Анализаторы воды, Polymetron 9610sc, 9611sc Фирма "Hach Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Анализаторы кремния (МАРК-1202)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 0 | 15 | 2 | 15 | 0 | 15 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 28 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 48 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭКОИНСТРУМЕНТ" (RA.RU.313427) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 2 | 0 | 3 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы кремния (МАРК-1202)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2924 | 2924 |
Программное обеспечение
Анализаторы воды Polymetron 9610 и 9611 имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки сигналов с фотометрического датчика и пересчет их в единицы массовой концентрации; для хранения данных градуировки и результатов измерений; для вывода данных на экран и через интерфейс.
|
Идентификационные данные |
Значение для модели | |
|
Polymetron 9610 sc |
Polymetron 9611 sc | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии ПО |
1.x |
1.x |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие идентификационные данные |
- |
- |
При включении прибора происходит автоматическая проверка целостности ПО вычислением контрольной суммы. Обновление метрологически значимой части ПО в процессе эксплуатации приборов не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений описана в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды Polymetron 9610 sc, 9611 sc:
Техническая документация изготовителя «HACH Company», США.
Поверка
Поверкаосуществляется по документу МП 102-241-2014 «ГСИ. Анализаторы воды Polymetron 9610 sc, 9611 sc. Методика поверки», утвержденному ФГУП «УНИИМ» в феврале 2015 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец утвержденного типа массовой концентрации кремния в растворе силиката натрия (НК-ЭК) ГСО 8934-2008, с аттестованным значением 1,00 мг/см3 и с относительной погрешностью аттестованного значения ±2 %;
- стандартный образец утвержденного типа состава раствора фосфат-ионов ГСО 7260-96, с аттестованным значением 0,500 мг/см3 и с относительной погрешностью аттестованного значения ±1 %;
- весы лабораторные I (специального ) класса точности по ГОСТ OIML R 76-1-2011;
- колбы мерные стеклянные I класса точности по ГОСТ 1770-74;
- пипетки I класса точности по ГОСТ 29169-91;
- вода дистиллированная по ГОСТ 6709-72 с массовой концентрацией кремния не более 8 мкг/дм3.
Изготовитель
Фирма «HACH Company», США.5600 Lindbergh Dr, 80538 Loveland, Colorado, USA.
Заявитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»,
(ООО «ЭКОИНСТРУМЕНТ»), 119049, г. Москва, Ленинский проспект, 6.
Тел: (495) 745-22-90, 745-22-91, Факс: (495) 237-65-80, E-mail: mail@ecoinstrument.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии», (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Принцип действия анализаторов основан на образовании окрашенного комплекса измеряемого компонента при добавлении реагента и последующего измерения интенсивности окрашивания с помощью фотометрического датчика на длине волны 810 нм.
Анализаторы выполнены в виде корпуса, состоящего из двух отсеков. В нижнем отсеке размещены: система подачи образца, обеспечивающая отбор образца из технологического потока, система подачи реагентов и емкости с реагентами объемами по 2 л, измерительная ячейка, в верхнем отсеке размещен электронный модуль. Анализатор оснащен жидкокристаллическим дисплеем и клавишами управления.
На дисплее анализаторов отображается текущая информация: условия и режимы измерений, результаты измерений и обработки данных в целях мониторинга.
На нижней крышке анализатора размещены порты для подачи пробы посредством прямоточного фильтра с регулятором давления, анализаторы могут быть оснащены портами для ввода до шести проб воды. Скорость потока подключаемой воды от 55 до 300 мл/мин.
Электронный модуль производит управление системами отбора образца и подачи реагентов, выполняет обработку результатов измерения оптической плотности и выводит значение концентрации определяемого компонента на дисплей.
Для передачи результатов измерений на периферийные устройства анализаторы оснащены разъемами для подключения монитора, аналоговым выходом 4-20 мА, интерфейсом для связи с анализаторами серии SC 1000 и SC 200 (номер в Госреестре СИ 30084-10).

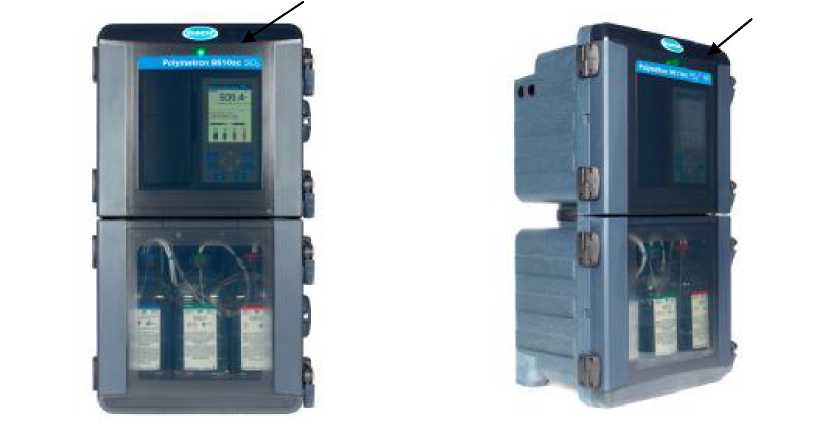

На рисунке 1 представлен внешний вид анализаторов воды Polymetron 9610sc и 9611sc. Места нанесения знака поверки указаны стрелками.
Рис. 1. Внешний вид анализаторов воды Polymetron 9610sc и 9611sc
В комплект поставки входят :
-
1) Анализаторы воды Polymetron 9610sc или 9611sc;
-
2) Руководство по эксплуатации;
-
3) Руководство по установке;
-
4) Методика поверки МП 102-241-2014;
-
5) Реагенты для анализа;
-
6) Раствор измеряемого компонента для контроля и настройки анализатора. Примечание: позиции 5,6 поставляются по дополнительному заказу.
|
Характеристика |
Модель / измеряемый компонент | ||
|
9610 sc SiO2 |
9611 sc LR PO4 |
9611 sc HR PO4 | |
|
Диапазон измерений массовой концентрации измеряемого компонента, мкг/дм3 |
10 - 5000 |
4 - 5000 |
200 - 50 000 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации SiO2, от 10 до 100 включ., мкг/дм3 |
± 5 |
- |
- |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации SiO2, св. 100 до 5000 мкг/дм3 включ., % |
± 5 |
- |
- |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации PO4, % |
- |
± 5 |
± 5 |
|
Время отклика при 25 оС, мин, не более |
10 | ||
|
Характеристики источника питания: напряжение, В и частота, Гц |
100 - 240 В, 50/60 Гц или 24 В— | ||
|
Потребляемая мощность, В •А, не более |
1200 | ||
|
Условия измерений: о -температура окружающей среды, С -относительная влажность воздуха, % |
5 - 45 до 95 без конденсации | ||
|
Г абаритные размеры, мм |
452 x 360 x 804 | ||
|
Масса, кг, (без реагентов) |
20 | ||
