Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-500» имеют четыре модификации - КТ-500/Ml, КТ-500/М2, КТ-500/М3 и КТ-5001.. отличающиеся функциональными возможностями.

КТ-500 конструктивно выполнены в виде моноблоков.

Основными функциональными частями КТ-500/М1, КТ-500/М2 и KT-500L являются термостатирующие блоки и измерители-регуляторы температуры прецизионные.

Термостатирующие блоки имеют форму цилиндров, выполненных из алюминия, и защищены сверху и снизу (для КТ-500/М1, КТ-500/М2) и снизу (для КT-500L) охранными дисками, выполняющими функцию тепловых экранов. Верхний диск закрыт экраном с отверстиями разного диаметра для размещения поверяемых термопреобразователей. В термо-статирующем блоке КТ-500/М2 предусмотрено центральное отверстие диаметром 37 мм для размещения в нем ампул с металлами для реализации реперных точек затвердевания индия, олова и цинка или вставки с набором отверстий под поверяемые термопреобразователи и эталонный (образцовый) термометр с целью повышения точности результата измерений. Блок и диски окружены теплоизоляционным материалом и двумя пассивными металлическими экранами, предназначенными для уменьшения температурных градиентов. Для улучшения процесса регулирования температуры в нижней части термостатирующего блока расположен вентилятор для его обдува.

КТ-500/М2 имеет четвертую дополнительную съемную охранную зону, выполненную в виде цилиндра высотой 120 мм и помещаемую на верхний охранный диск. Основная функция четвертой зоны - выравнивание температурного поля по высоте при работе с ампулами с металлами для реализации реперных точек.

Измерители-регуляторы температуры являются микропроцессорными приборами с возможностью перепрограммирования. Они имеют три канала регулирования, каждый со своим термометром и нагревателем. В качестве термометра в канале регулирования температуры основного блока используется высокостабильный термометр сопротивления из платины. В каналах регулирования температуры охранных зон используются термоэлектрические преобразователи ТХА(К). Температурные режимы: значения температуры в тер-мостатирующих блоках и уставок, время, в течение которого калибраторы КТ-500/М1, КТ-500/М2 и КT-500L находятся в рабочем режиме - отображаются на индикаторном табло.

Основной функциональной частью КТ-500/М3 является излучатель в виде модели абсолютно черного тела, представляющий собой специальную вставку с анодированным черным покрытием и черной матричной поверхностью дна, создающей колодец с коэффициентом излучения 0,995. Эталонный термометр помещается в специальное отверстие для контроля задаваемой температуры.

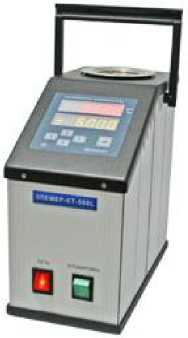

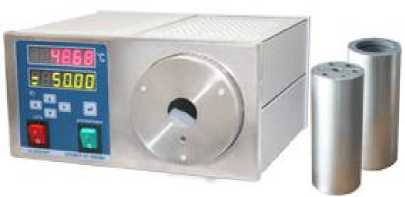

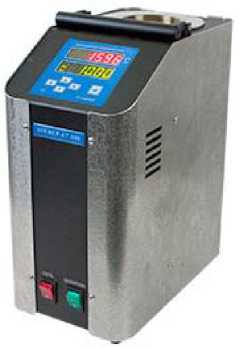

Фотографии общего вида калибраторов температуры эталонных «ЭЛЕМЕР-КТ-500» представлены на рисунке 1.

«ЭЛЕМЕР-КТ-500/М1»,

«ЭЛЕМЕР-КТ-500/М2»

«ЭЛЕМЕР-КТ-500/М3»

Рис. 1

Комплектность КТ-500 приведена в таблице 4.

Таблица 4 - Комплектность

Диапазон воспроизводимых температур, °С, для:

• - КТ-500/М1, КТ-500/М2, КТ-5001.                           от плюс 50 до плюс 500;

• - КТ-500/М3                                            от плюс 50 до плюс 450

Пределы допускаемой основной абсолютной погрешности воспроизведения температур, °C, для:

• - КТ-500/М1, КТ-500L с индексом заказа А:                        ±(0,04+0,03 х    );

  - КТ-500/М1, КТ-500L с индексом заказа В:

  ±(0,05+0,06 х - ); 100

  - КТ-500/ М 2

  - КТ-500/ М 3

±(0,05 + 0,1 х —),

100

где t - значение воспроизводимой температуры;

±(0,2+0,33 х —)

100

Нестабильность поддержания температуры за 30 мин, °С

Пределы допускаемой основной абсолютной погрешности передачи размера единицы температуры, °С, от КТ-500/М2 при помощи внешнего эталонного термометра поверяемому для:

- КТ-500/М2 в центральной вставке

Пределы допускаемой основной абсолютной погрешности воспроизведения температуры в ампулах реперных точек, °C:

• - индия                                                                       ±0,002;

• - олова                                                                          ±0,003;

• - цинка

Максимальная скорость нагрева, °С/мин:

Максимальная скорость охлаждения, °С/мин, при:

• - 100 °С

- 400 °С

частота питающей сети, Гц:                                                  (50±1)

Мощность, потребляемая КТ-500 от сети переменного тока при номинальном напряжении сети не более, кВт:

• - в режиме нагрева

• - в рабочем режиме

Габаритные размеры и масса КТ-500 не более значений, указанных в таблице 2. Габарит-

ные размеры каналов в термостатирующем блоке не более значений, указанных в таблице 3. Таблица 2 - Габаритные размеры и масса калибраторов

Таблица 3 - Габаритные размеры каналов в термостатирующем блоке

Габаритные размеры полости излучателя в виде модели АЧТ для КТ-500/М3, мм, не более:
