Номер по Госреестру СИ: 65317-16
65317-16 Преобразователи измерительные (барьеры искрозащиты)
("ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех")
Назначение средства измерений:
Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, а также преобразователей с унифицированными выходными сигналами, в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.

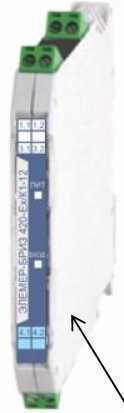

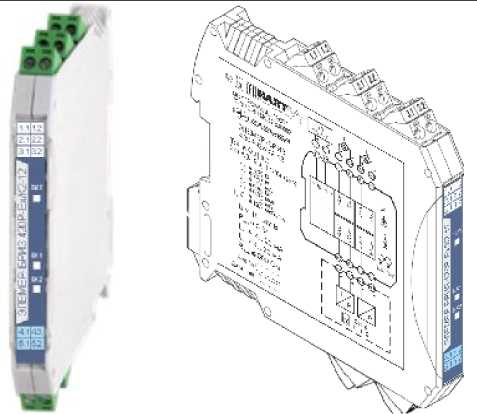

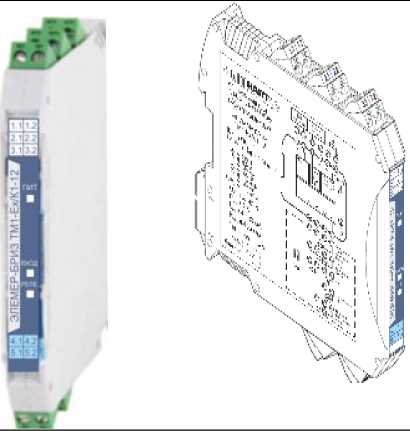

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 1

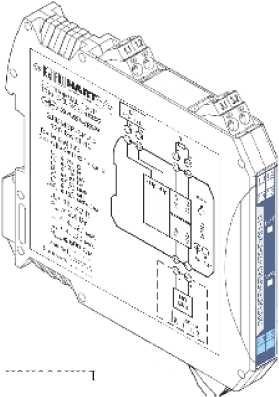

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 2

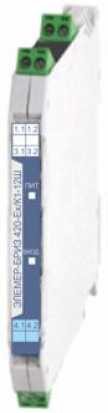

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 3

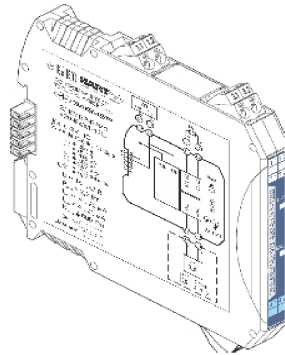

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 4

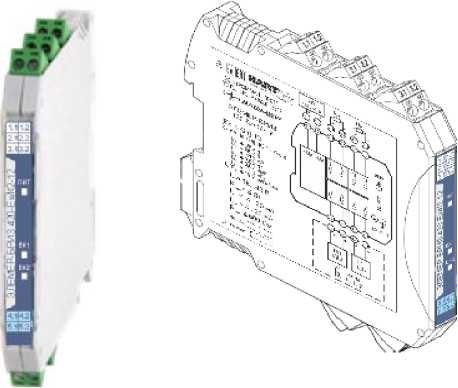

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 5

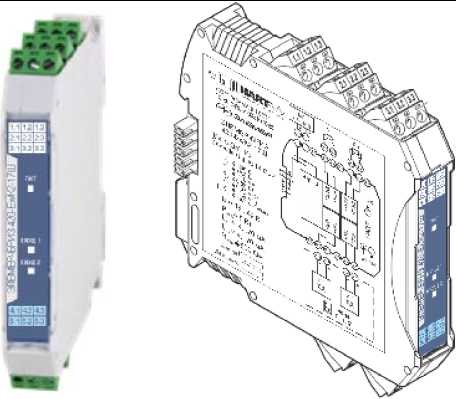

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 6

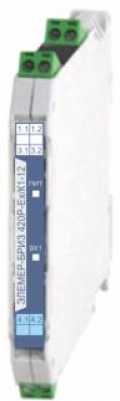

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 7

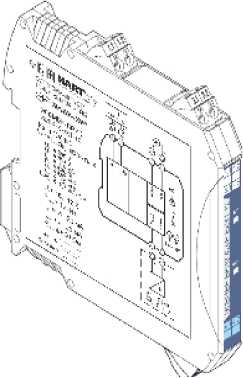

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 8

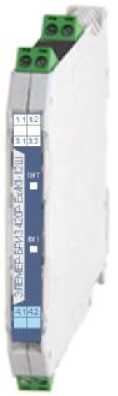

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 9

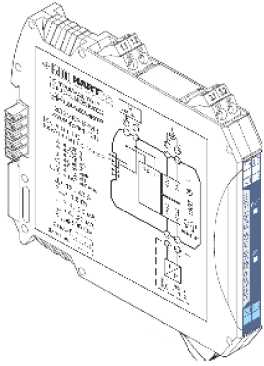

Внешний вид.
Преобразователи измерительные (барьеры искрозащиты)
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.09.2026
Номер записи - 156680
ID в реестре СИ - 379080
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет; 2 года - для преобразователей с индексом заказа А
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Элемер -Бриз 420Ех, мод. ЭЛЕМЕР-БРИЗ 420-Ех/K1-12, исполнение БРИЗ 420-Ех/К1-12, бриз-тм1-ех-С, БРИЗ-ТМ1-Ех, БРИЗ-420Ех, бриз-420-ех-В, бриз-420-ех-А, БРИЗ-420-Ех, бриз тм1-ех-В, бриз тм1-ех, БРИЗ ТМ1, БРИЗ 420Ех/К2-12, БРИЗ 420Ех/К1-12, БРИЗ 420-Ех/К2-12Ш, БРИЗ 420-Ех/К1-12, бриз 420-ех-В, бриз 420-ех-А, БРИЗ 420-Ех, µZ600,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 13868
Выдано извещений - 0
Кол-во периодических поверок - 119
Кол-во средств измерений - 12492
Кол-во владельцев - 94
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1748 дн.
Приказы РСТ, где упоминается данный тип СИ
№651 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№652 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2562 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (15)
№391 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1376 от 2016.09.26 Об утверждении типов средств измерений
№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№437 от 2023.02.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№600 от 2023.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1439 от 2023.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2144 от 2023.10.10 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1203 от 2024.05.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1945 от 2024.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2308 от 2024.10.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователи измерительные (барьеры искрозащиты) ("ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19973-06 09.02.2027 |
Системы поверки термопреобразователей автоматизированные, АСПТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
27728-09 06.09.2029 |
Преобразователи температуры и влажности измерительные, РОСА-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
32777-06 03.02.2027 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год, при измерении максимальной температуры - 1000 часов |
|
35062-07 20.04.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-260 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
43466-15 02.12.2025 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
45007-10 12.11.2025 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-500" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45032-10 12.11.2025 |
Калибраторы температуры эталонные, "ЭЛЕМЕР-КТ-650" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45368-10 30.07.2030 |
Комплекты термометров сопротивления платиновых, КТСП Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
56318-14 07.12.2028 |
Калибраторы-измерители унифицированных сигналов прецизионные, "ЭЛЕМЕР-ИКСУ-2012" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
57933-14 17.06.2029 |
Термопреобразователи универсальные, ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
57945-14 17.06.2029 |
Регистраторы технологические, КС-1Е, КС-2Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КС-1Е, КС-2Е, КС-1ЕА, КС-2ЕА (с индексом заказа А); 4 года - для КС-1Е, КС-2Е (с индексом заказа В); 5 лет - для КС-1ЕА, КС-2ЕА (с индексом заказа В) |
|
57946-14 17.06.2029 |
Регистраторы технологические, КП-1Е, КП-140Е Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
|
58668-14 15.07.2029 |
Преобразователи давления эталонные, ПДЭ-020, ПДЭ-020И Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для преобразователей с погрешностью ±0,1 %; 1 год - для остальных преобразователей |
|
58808-14 06.09.2029 |
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы, ТС и ЧЭ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; для диапазона температур -50…350 °С - 4 года |
|
61077-15 14.07.2030 |
Преобразователи термоэлектрические многозонные, ТП-0199 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61352-15 02.12.2025 |
Термопреобразователи сопротивления из платины и меди, ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61447-15 02.12.2025 |
Термометры электроконтактные, ТКП-150, ТКП-100/М3, ТКП-100/М4 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров электроконтактных ТКП-150, ТКП-100/М3, ТКП-100/М4 с верхним пределом диапазона измерений +500 °С |
|
61859-15 02.10.2021 |
Термометры электроконтактные автономные, ТКП-100БП/М1, ТКП-100БП/М3 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С |
|
64273-16 24.06.2026 |
Калибраторы давления автоматические, "ЭЛЕМЕР-АКД-12К", "ЭЛЕМЕР-АКД-12КИ" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
64695-16 12.08.2026 |
Калибраторы давления малогабаритные, "ЭЛЕМЕР-КДМ-030" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
65317-16 26.09.2026 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
67944-17 07.07.2027 |
Измерители технологические цифровые, ИТЦ 420 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68355-17 15.08.2027 |
Термометры цифровые малогабаритные, ТЦМ 9410 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для термометров с ТТЦ в диапазоне температур св. +1100 °С |
|
68475-17 30.08.2027 |
Термометры электроконтактные, ТКП-100 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров с верхним пределом диапазона измерений +500 °С |
|
70286-18 26.01.2028 |
Преобразователи давления измерительные, АИР-10U, АИР-10Р Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для преобразователей с пределами допуск. привед. погрешности ±0,5 % |
|
73741-18 29.12.2028 |
Уровнемеры поплавковые потенциометрические, "ЭЛЕМЕР-УПП-11" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
73672-18 29.12.2029 |
Термометры сопротивления платиновые эталонные, ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73585-18 21.12.2028 |
Уровнемеры радарные, "ЭЛЕМЕР-УР-31" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
73547-18 21.12.2029 |
Манометры цифровые эталонные, "ЭЛЕМЕР-МЦЭ-040" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
75073-19 24.05.2029 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-900К", "ЭЛЕМЕР-КТ-1100К" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
|
76704-19 29.11.2029 |
Преобразователи измерительные (барьеры искрозащиты), "ЭЛЕМЕР-БРИЗ ТМ2-Ех" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
77963-20 24.03.2030 |
Термопреобразователи прецизионные, ПТ 0304-ВТ Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С |
|
77865-20 17.03.2030 |
Регистраторы многоканальные технологические, РМТ 79 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
78676-20 29.06.2030 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-М", "ЭЛЕМЕР-Т" Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
78838-20 23.07.2030 |
Термопреобразователи с унифицированным выходным сигналом , ТПУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C |
|
31654-19 25.03.2029 |
Преобразователи давления измерительные, АИР-10 Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР») (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,1 и ±0,2 %; 5 лет – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25, ±0,4, ±0,5 и ±0,6 % |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Преобразователи измерительные (барьеры искрозащиты) ("ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (1491) | 264 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ЦЭНКИ" (RA.RU.311727) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 13502 | 58 | 12734 | 17 | 0 | 1589 | 1328 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ГОРЭЛЕКТРОСЕТЬ" (RA.RU.314414) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи измерительные (барьеры искрозащиты) ("ЭЛЕМЕР-БРИЗ 420-Ех", "ЭЛЕМЕР-БРИЗ 420Р-Ех", "ЭЛЕМЕР-БРИЗ ТМ1-Ех")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в преобразователи метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех» с компьютером и не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку параметров связи преобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные внутреннего ПО приведены в таблице 1:
Таблица 1
|
Идентификационные данные |
Значение | ||
|
ЭЛЕМЕР-БРИЗ 420-Ех |
ЭЛЕМЕР-БРИЗ 420Р-Ех |
ЭЛЕМЕР-БРИЗ ТМ1-Ех | |
|
Идентификационное наименование ПО |
BRIZ420Eх ve r2.24.hex |
BRIZ420Eх_ ver2.24.hex |
BRIZ ТМ1_+ЫШг_ ver5.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.24(*) |
не ниже 2.24(*) |
не ниже 5(*) |
|
Цифровой идентификатор программного обеспечения |
(*) по номеру версии | ||
|
Примечание: () - и более поздние версии. | |||
Идентификационные данные внешнего программного обеспечения приведены в таблице 2:
Таблица 2
|
Идентификационные данные |
Значение |
|
ЭЛЕМЕР-БРИЗ ТМ1-Ех | |
|
Идентификационное наименование ПО |
Setup HARTconfig ver13.0.exe |
|
Номер версии (идентификационный номер) ПО |
(*) не ниже 13.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
|
Примечание: - и более поздние версии. | |
Знак утверждения типа
Знак утверждения типананосится на боковую панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации НКГЖ.411531.004РЭ, НКГЖ.411531.004-01РЭ, НКГЖ.411531.004-02РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным (барьерам искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕ-МЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска.
ГОСТ 13384-94 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4227-139-13282997-2015 Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех». Технические условия.
Поверка
Поверкаосуществляется по документу НКГЖ.411531.004МП «Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех». Методика поверки», утвержденному ФГУП «ВНИИМС» 29.02.2016 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
- мультиметр цифровой прецизионный Fluke 8508А (Регистрационный № 25984-14).
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
ИНН: 5044003551
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул . Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход прибора, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у прибора частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и может осуществлять информационную связь с компьютером и другими изделиями.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) приборами. Преобразователи «ЭЛЕМЕР-БРИЗ ТМ1-Ех» предназначены для функционирования с помощью внешнего программного обеспечения (ПО). Связь прибора «ЭЛЕМЕР-БРИЗ ТМ1-Ех» с компьютером осуществляется по HART-протоколу. Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают передачу сигналов по HART-протоколу со входа на выход и обратно.
Преобразователи «ЭЛЕМЕР-БРИЗ 420-Ех» исполнений БРИЗ 420-Ех/К1-12, БРИЗ 420-Ех/К1-12Ш, БРИЗ 420-Ех/К2-12, БРИЗ 420-Ех/К2-12Ш, БРИЗ 420-Ех/К2-17Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых от 4 до 20 мА и цифровых сигналов с размещаемых во взрывоопасной зоне двухпроводных датчиков или измерительных преобразователей, в нормированный выходной сигнал постоянного тока от 4 до 20 мА, цифровой сигнал HART-протокола, а также для питания датчиков или измерительных преобразователей с пассивным токовым выходом.
Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» исполнений БРИЗ 420Р-Ех/К1-12, БРИЗ 420Р-Ех/К1-12Ш, БРИЗ 420Р-Ех/К2-12, БРИЗ 420Р-Ех/К2-12Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной выходной цепью и гальванической развязкой входных, выходных цепей и цепей питания и предназначены для измерений и преобразования аналоговых токовых сигналов от 4 до 20 мА с размещаемых вне взрывоопасной зоны двухпроводных датчиков или измерительных преобразователей в нормированный выходной сигнал постоянного тока от 4 до 20 мА, а также для передачи
цифровых сигналов HART-протокола из безопасной зоны во взрывоопасную и обратно. Преобразователи «ЭЛЕМЕР-БРИЗ 420Р-Ех» обеспечивают питание исполнительных устройств.
Преобразователи «ЭЛЕМЕР-БРИЗ ТМ1-Ех» исполнений БРИЗ ТМ1-Ех/К1-12, БРИЗ ТМ1-Ех/К1-12Ш представляют собой одноканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных и выходных цепей, цепей питания и сигнализации и предназначены для измерений и преобразования сигналов с размещаемых во взрывоопасной зоне ТС, ТП, потенциометрических устройств в унифицированный выходной сигнал постоянного тока (4-20) мА, цифровой сигнал HART-протокола и дискретный сигнал.

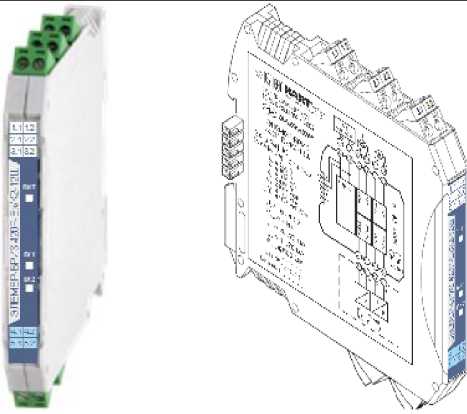

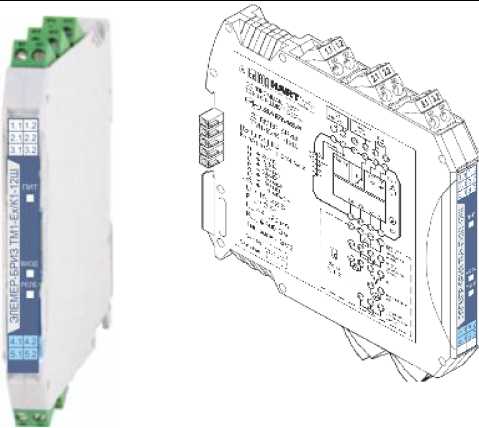

Фотографии общего вида приборов представлены на рисунке 1.
знака поверки
место нанесения
ЭЛЕМЕР-БРИЗ 420-Ех/К1-12
ЭЛЕМЕР-БРИЗ 420-Ех/К1-12Ш
ЭЛЕМЕР-БРИЗ 420-Ех/К2-12
ЭЛЕМЕР-БРИЗ 420-Ех/К2-17Ш
ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12
ЭЛЕМЕР-БРИЗ 420Р-Ех/К1-12Ш
ЭЛЕМЕР-БРИЗ 420Р-Ех/К2-12
ЭЛЕМЕР-БРИЗ 420Р-Ех/К2-12Ш
ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12
ЭЛЕМЕР-БРИЗ ТМ1-Ех/К1-12Ш
Рисунок 1 - Общий вид исполнений преобразователей измерительных (барьеров искрозащиты)
«ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех»
Комплект поставки представлен в таблице 5. Таблица 5
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь измеритель-ный(барьер искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ1-Ех» «ЭЛЕМЕР-БРИЗ 420-Ех» «ЭЛЕМЕР-БРИЗ 420Р-Ех» |
НКГЖ.411531.004 НКГЖ.411531.004-01 НКГЖ.411531.004-02 |
1 шт. 1 шт. 1 шт. |
Модификация, испол нение в соответствии с заказом |
|
ПО «HARTconfig» |
1 шт. |
Для «ЭЛЕМЕР-БРИЗ ТМ1-Ех» | |
|
Руководство по эксплуатации |
НКГЖ.411531.004РЭ НКГЖ.411531.004-01РЭ НКГЖ.411531.004-02РЭ |
1 экз. 1 экз. 1 экз. |
|
Паспорт |
НКГЖ.411531.004ПС НКГЖ.411531.004-01ПС НКГЖ.411531.004-02ПС |
1 экз. 1 экз. 1 экз. | |
|
Методика поверки |
НКГЖ.411531.004МП |
1 экз. |
Основные метрологические характеристики приборов в зависимости от модификации представлены в таблицах 3, 4.
Лист № 5
Всего листов 9
Таблица 3 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ1-Ех»
|
Тип НСХ (входного сигнала) |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART | ||||||
|
^снЩЦ) |
Доси1 |
Доси1 |
Доси1 | |||||
|
индекс заказа | ||||||||
|
А |
В |
С | ||||||
|
50М |
от -50 до +200 °С |
от 39,23 до 92,8 Ом(*) |
±0,045 Ом |
±0,2 °С |
±0,06 Ом |
±0,3 °С |
±0,12 Ом |
±0,6 °С |
|
от 39,35 до 92,6 Ом(**) | ||||||||
|
100М |
от -50 до +200 °С |
от 78,46 до 185,6 Ом( ) |
±0,045 Ом |
±0,1 °С |
±0,06 Ом |
±0,15 °С |
±0,12 Ом |
±0,3 °С |
|
от 78,7 до 185,2 Ом(**) | ||||||||
|
Pt50 |
от -200 до +600 °С |
от 9,26 до 158,85 Ом |
±0,045 Ом |
±0,2 °С |
±0,06 Ом |
±0,3 °С |
±0,12 Ом |
±0,6 °С |
|
50П |
от 8,62 до 158,55 Ом | |||||||
|
Pt100 |
от -200 до +600 °С |
от 18,52 до 313,71 Ом |
±0,045 Ом |
±0,1 °С |
±0,06 Ом |
±0,16 °С |
±0,12 Ом |
±0,3 °С |
|
100П |
от 17,24 до 317,11 Ом | |||||||
|
ТЖК (J) |
от -50 до +1100°С |
от -2,431 до +63,792 мВ |
±0,015 мВ |
±0,3 °С |
±0,023 мВ |
±0,4 °С |
±0,045 мВ |
±0,8 °С |
|
ТХК (L) |
от -50 до +600 °С |
от -3,005 до +49,108 мВ |
±0,015 мВ |
±0,2 °С |
±0,023 мВ |
±0,3 °С |
±0,045 мВ |
±0,6 °С |
|
ТХА (К) |
от -50 до +1300 °С |
от -1,889 до +52,410 мВ |
±0,015 мВ |
±0,4 °С |
±0,023 мВ |
±0,6 °С |
±0,045 мВ |
±1,1 °С |
|
ТПП (S) |
от 0 до 1700 °С |
от 0 до 17,947 мВ |
±0,015 мВ |
±1,4 °С |
±0,023 мВ |
±2,2 °С |
±0,045 мВ |
±4,3 °С |
|
ТПР (В) |
от 300 до 1800 °С |
от 0,431 до 13,591 мВ |
±0,015 мВ |
±1,7 °С |
±0,023 мВ |
±2,6 °С |
±0,045 мВ |
±5,1 °С |
|
ТВР (А-1) |
от 0 до 2500 °С |
от 0 до 33,640 мВ |
±0,015 мВ |
±1,1 °С |
±0,023 мВ |
±1,7 °С |
±0,045 мВ |
±3,3 °С |
|
ТНН (N) |
от -50 до +1300 °С |
от -1,269 до +47,513 мВ |
±0,015 мВ |
±0,4 °С |
±0,023 мВ |
±0,6 °С |
±0,045 мВ |
±1,2 °С |
|
от 0 до 100 мВ |
от 0 до 100 мВ |
- |
±0,015 мВ |
- |
±0,023 мВ |
- |
±0,045 мВ |
- |
|
от 0 до 320 Ом |
от 0 до 320 Ом |
- |
±0,045 Ом |
- |
±0,06 Ом |
- |
±0,12 Ом |
- |
|
от 0,1 до 10 (***) кОм( ) |
От 0 до 100 % |
- |
±0,05 % (Аосни) |
- |
±0,1 % (АоснИ) |
- |
±0,2 % (АоснИ) |
- |
|
Примечания:
(*) a = 0,00428 °С-1; (**) a = 0,00426 °С-1.
gS = ±(DоснR(U)/((Rmax(Umax) — Rmin(Umin)) + DocnI/(Imax — Imin))^100 %, (1) где: Do^ru) - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (Ом, ТЭДС или мВ); DwhI - пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя, мА; (Rmax(Umax) - Rmin(Umin)) - диапазон измерений в Ом или мВ; (Imax - Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА). gS1= ±(Dоcнt/(tmax — tmin) + DоcнI/(Imax — Imin))^100 %, (2) где: - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (°С); (tmax - tmin) - диапазон из мерений в °С; Досн1, (Imax - Imin) - то же, что в формуле (1).
gS2 = ±((Аосни/100 + Досй/(Imax - Imin))'100 %, (3) где: - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART; Аосн1, (Imax - Imin) - то же, что в форм(**у*л)е (1).
| ||||||||
Таблица 4 - Метрологические характеристики преобразователей «ЭЛЕМЕР-БРИЗ 420-Ех », «ЭЛЕМЕР-БРИЗ 420Р-Ех»
|
Диапазон входного сигнала, мА |
Диапазон выходного сигнала, мА |
Пределы допускаемой основной приведенной погрешности аналогового выхода g, % (в зависимости от индекса заказа) | ||
|
А |
В |
С | ||
|
от 4 до 20 |
от 4 до 20 |
±0,05 |
±0,1 |
±0,2 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %, для преобразователей:
«ЭЛЕМЕР-БРИЗ ТМ1-Ех»
«ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех» Пределы допускаемой дополнительной погрешности «ЭЛЕМЕР-БРИЗ ТМ1-Ех» для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С:
Габаритные размеры (длина, ширина, высота), мм, не более:
Масса, кг, не более:
Средняя наработка на отказ, ч, не менее: Средний срок службы, лет, не менее: Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха, °С :
- относительная влажность при температуре 35 °С и ниже, %, не более:
±0,5 gS, ±0,5 gS1, ±0,5 gS2;
±0,5 g
±1
114,5x99x12,5 (для всех исполнений, кроме БРИЗ 420-Ех/17Ш),
114,5x99x17,5
(для БРИЗ 420-Ех/17Ш)
0,25
120000
15
от минус 20 до плюс 70
95.
