Номер по Госреестру СИ: 57946-14
57946-14 Регистраторы технологические
(КП-1Е, КП-140Е)
Назначение средства измерений:
Регистраторы технологические КП-1Е, КП-140Е (далее по тексту - КП-1Е, КП-140Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Внешний вид.
Регистраторы технологические
Рисунок № 1
Внешний вид.
Регистраторы технологические
Рисунок № 2
Программное обеспечение
В КП -1 Е , КП -140 Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КП-1Е, КП-140Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия КП-1Е, КП-140Е с компьютером, не оказывает влияния на метрологические характеристики КП-1Е, КП-140Е. Внешнее ПО служит для конфигурирования , получения данных измерений и архивных данных в процессе эксплуатации КП-1Е, КП-140Е. Конфигурирование включает установку типа сигнала, установку параметров светодиодных и шкального индикаторов, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КП-1Е, КП-140Е и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (не ниже) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО «MODBUSconfig» НКГЖ.411919.010 |
Ver.2.01.0003 |
01.0003 |
4E3A9H |
CRC-32 |
Лист № 3 всего листов 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.007РЭ и паспорт НКГЖ.411124.007ПС - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в руководстве по эксплуатации НКГЖ.411124.007РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам технологическим КП-1Е, КП-140Е
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ТУ 4226-116-13282997-2013 Регистраторы технологические КП-1Е, КП-140Е. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу НКГЖ.411124.007МП «Регистраторы технологические КП-1Е, КП-140Е». Методика поверки», утвержденному ФГУП «ВНИИМС » 18.04.2014 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ -2012»: диапазон воспроизведения сигналов ТС: минус 200.600 °С, ПГ: ±(0,03.0,08) °С; диапазон воспроизведения температуры ТП: минус 210.2500 °С, ПГ: ±(0,3...2,5) °С; диапазон воспроизведения и измерений силы постоянного тока: 0.25 мА, ПГ: ±(10-4^I+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10.100 мВ, ПГ: ±(7П0-5^ |U| +3) мкВ; диапазон воспроизведения напряжения: 0.12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0.120 В, ПГ: ±(12,5П0-5^ | U | +5) мВ.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия КП-1 Е, КП-140Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло КП-1 Е, КП-140Е и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы КП-1 Е, КП-140Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
КП-1 Е, КП-140Е являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации КП-1 Е, КП-140Е производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-485 с использованием протокола обмена MODBUS RTU, по интерфейсу USB.
КП-1 Е, КП-140Е обеспечивают формирование архива, содержащего массив измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в КП-1Е, КП-140Е USB-флэш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Stud^).
В состав КП-1 Е, КП-140Е входят встроенные источники напряжения (24 В или 36 В), предназначенные для питания первичных преобразователей с выходным унифицированным сигналом постоянного тока.
В состав КП-1 Е, КП-140Е входят преобразователи встроенные измерительные (ПВИ), преобразующие измеряемую величину в унифицированные выходные сигналы и напряжения.
Приборы выпускаются в двух основных модификациях: КП-1 Е и КП-140Е, различающихся по конструктивному исполнению. Модификации КП-1 Е, КП-140Е имеют исполнения: общепромышленное (КП-1 Е, КП-140Е), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КП-1 ЕА, КП-140ЕА).
Фотографии общего вида регистраторов технологических представлены на рисунках 1 и
S .ЗД) /
__
Е00
.........Ч
У . . Ч

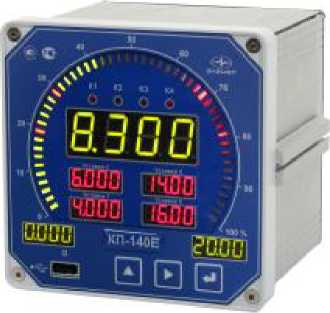

Рис.2 КП-140Е

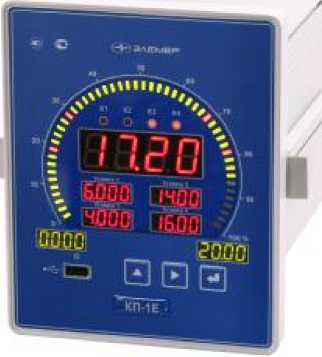

Рис.1 КП-1Е
Комплектность КП-1 Е, КП-140Е приведена в таблице 3.
Таблица 3 - Комплектность
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
Регистратор технологический КП-1 Е КП-140Е |
НКГЖ.411124.007 НКГЖ.411124.007-01 |
1 шт. 1 шт. |
Модификация и исполнение - в соответствии с заказом |
2 |
Комплект монтажных частей КП-1 Е КП-140Е |
НКГЖ.411911.057 НКГЖ.411911.058 |
1 компл. 1 компл. | |
3 |
Комплект программного обеспечения |
НКГЖ.411919.010 |
1 компл. | |
4 |
Руководство по эксплуатации |
НКГЖ.411124.007РЭ |
1 экз. | |
5 |
Паспорт |
НКГЖ.411124.007ПС |
1 экз. | |
6 |
Методика поверки |
НКГЖ.411124.007МП |
1 экз. |
Основные метрологические характеристики с учетом конфигураций КП-1Е, КП-140Е соответствуют указанным в таблице 2.
Таблица 2 - Основные метрологические характеристики КП-1Е, КП-140Е
Измеряема величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности y, %, для индекса заказа |
Тип первичного преобразователя (входные сигналы) | |
А |
В | |||
Температура, °С |
от минус 50 до плюс 200 |
±(0,15+(**) |
±(0,25+(*)) |
50М, 53\Г'*' , 50П, 46П |
от минус 50 до плюс 200 |
±(0,1+(**) |
±(0,2+(*)) |
100М, 100П, Pt100 | |
от минус 100 до плюс 600; от минус 200 до плюс 600 |
±(0,1+(**)(*** |
±(0,2+(*))(**) |
50П, 46П, 100П, Pt100 | |
от минус 50 до плюс 180 |
±(0,1+(*)) |
±(0,2+(*)) |
Ni100 | |
Температура, °С |
от минус 50 до плюс 1100 |
±(0,15+(*)) |
±(0,25+(*)) |
ТЖК (J) |
от минус 50 до плюс 600 |
ТХК (L) | |||
от минус 50 до плюс 1300 |
ТХА (К) | |||
от 0 до плюс 1700 |
±(0,25+(*)) |
±(0,5+(*)) |
ТПП (R) | |
от 0 до плюс 1700 |
ТПП (S) | |||
от плюс 300 до плюс 1800 |
±(0,15+(*)) |
±(0,25+(*)) |
ТПР (В) | |
от 0 до плюс 2500 |
ТВР (А-1) | |||
от 0 до плюс 1800 |
ТВР (А-2) | |||
от 0 до плюс 1800 |
ТВР (А-3) | |||
от минус 50 до плюс 1000 |
±(0,15+(*)) |
±(0,25+(*)) |
ТХКн (Е) | |
от минус 50 до плюс 400 |
ТМКн (Т) | |||
от минус 50 до плюс 1300 |
ТНН (N) | |||
Ток, мА |
0-5 |
±(0,1+(*))(**) |
±(0,2+(*))(**) |
унифицированные сигналы силы и напряжения постоянного тока |
4-20 |
±(0,075+(*)) |
±(0,15+(*)) | ||
0-20 | ||||
Напряжение, мВ |
0-75 |
±(0,1+(*)) |
±(0,2+(*)) | |
0-100 | ||||
Напряжение, В |
0-10 | |||
Сопротивление, Ом |
0-320 |
сопротивление |
П(*р) имечания:
(*(**)) Одна единица последнего разряда, выраженная в процентах от диапазона измерений. ( * За исключением поддиапазона (-50.. .+200) °С.
( * Диапазон измерений (-50...-I80) °С.
Пределы допускаемой дополнительной погрешности приборов для конфигурации с ТП,
вызванной изменением температуры их свободных концов:
Пределы допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %:
Потребляемая мощность при напряжении 220 В, В •А, не более:
Пределы допускаемой основной погрешности срабатывания сигнализации, %:
Пределы допускаемой основной погрешности ПВИ, %: ±(klYl + 0,2),
где: у - предел основной приведенной погрешности по таблице 2,
k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Rн = 2 кОм для выходов 0.. .5 мА и 0. ..'10 В и Rн = 0,5 кОм для выхода 4.20 мА.
Габаритные размеры, мм, не более: передняя панель (для КП-1Е) 160x200;
передняя панель (для КП-140Е) 144x144;
монтажная глубина 170;
корпус 136x 136
Масса, кг, не более: 1,8 (КП-1Е); 1,5 (КП-140Е)
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 30000 (60000)
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10 (15)
Рабочие условия эксплуатации:
-
- диапазон рабочих температур окружающего воздуха
(в зависимости от исполнения приборов),°С: от минус 25 до плюс 50,
от минус 10 до плюс 50;
-
- атмосферное давление, кПа 84.106,7;
-
- относительная влажность при температуре 30 °С и ниже, %, не более 95
