Номер по Госреестру СИ: 44784-10
44784-10 Преобразователи термоэлектрические с термопарами
(TS (преобразователи); E, J, T, K, N, S (термопары))
Назначение средства измерений:
Преобразователи термоэлектрические серии TS с термопарами E,J,T,K,N,S (далее термопреобразователи) предназначены для измерения температуры в диапазоне от минцс 40 до 1200°С.
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические с термопарами
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления ДТС
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»
Изготовитель
Фирма «Termics S.r.l», ИталияАдрес: via S.Predengo 29, Loc. Costa S.Abramo 26022, Castelverde - Cremona, Italy
Тел.: +39 0372 471 488, факс +39 0372 471 498.
E-mail: termics@tecnosite.it Web-сайт: www.termics.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И.Менделеева»,ФГУП «ВНИИМ им. Д. И. Менделеева».
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Тел: +7 812 251-7601, Факс: +7 812 713-0114, E-mail: info@vniim.ru
Принцип работы термопреобразователей основан на преобразовании тепловой энергии в ТДЭС термопары при наличии разности температуры между его горячим спаем и свободными концами. Термоэлектроды, на одном конце, соединены гальваническим способом и образуют горячий спай. Свободные концы подсоединены в головке к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).
Термопреобразователи состоят из термопары, помещенной в минеральноизолированный кабель. Оболочка кабеля выполнена из нержавеющей жаропрочной стали, в качестве изоляции используется минеральная засыпка MgO.
Термпореобразователи могут быть помещены в защитную гильзу. Защитная гильза представляет собой трубу, завальцованную с одного конца. Материалом защитной гильзы может быть жаропрочная сталь, сплав Инканель 600. На другой конец термопреобразователя навинчена голова с контактными клеммами. Возможно исполнение без головы, в таком случае термоэлектроды присоединяются через переходник к удлинительному кабелю, заканчиваются вилкой или свободными концами.
Длину монтажной части преобразователя выбирает заказчик. Максимальная длина может быть до 30000 мм. Термопреобразователи могут быть одинарные иди сдвоенные (по числу термопар для измерения температуры в одной зоне), однозонными, одноканальными, погружаемого типа. Всего термопреобразователи имеют 24 модификации.
Фотографии общего вида ТС приведены на рисунках 1^3.

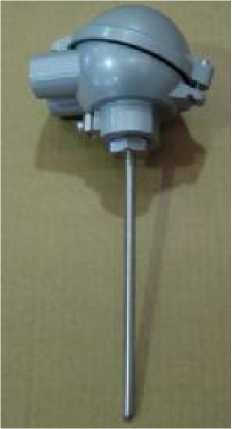

Рис.1 - Термопреобразователи сопротивления серии TS

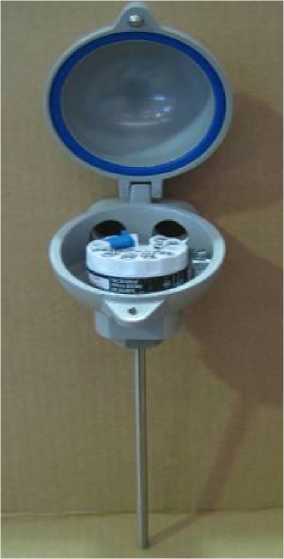

Рис.2 - Общий вид термопреобразователей сопротивления серии TS со встроенным нормирующим преобразователем.

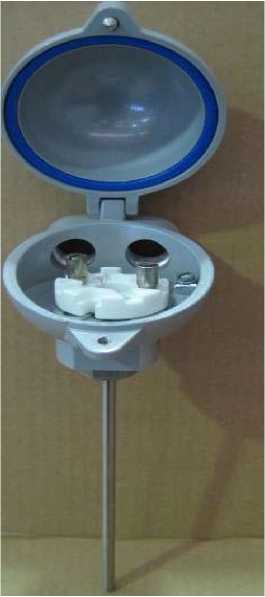

Рис.3 - Общий вид термопреобразователей сопротивления серии TS c клеммными контактами.
В комплект поставки термопреобразователя входит:
-
1. Термопреобразователь - 1 шт.
-
2. Паспорт - 1 экз
-
3. ЗИП - по специальному заказу.
Основные технические характеристики приведены в Таблицах 1-3.
Таблица 1
№ |
Модификация Характеристика |
TS-TC-M01 TS-TC-M02 TS-TC-M03 |
TS-CE-TC-FC, TS-CE-TC-MC, TS-CE-TC-TC, TS-CE-TC-VC |
TS-E-TC-01 TS-E-TC-02** |
TS-NA-TC |
1 |
Маркировка взрывозащиты по ГОСТ Р 51330.0 |
1ExdIICT1, 1ExdIICT2, 1ExdIICT3, 1ExdIICT4, 1ExdIICT5, 1ExdIICT6 |
2ExeIIT1, 2ExeIIT2, 2ExeIIT3, 2ExeIIT4, 2ExeIIT5, 2ExeIIT6 |
2ExeIIT1, 2ExeIIT2, 2ExeIIT3, 2ExeIIT4, 2ExeIIT5, 2ExeIIT6 |
ExnAT1 |
2 |
Тип термопары |
E,J,T,K,N,S | |||
3 |
Рабочий диапазон температур, °C* |
от минус 40 до плюс 430 |
от минус 40 до плюс 400; от минус 40 до плюс 900; от минус 40 до плюс 1200 | ||
4 |
Класс по ГОСТ Р8.585-01 |
E,J,T,K,N,S-1,2 | |||
5 |
Пределы допускаемой абсолютной погрешности для термопар, °C |
по ГОСТ Р8.585-01 | |||
6 |
Диаметр термоэлектродной проволоки, мм |
от 0,25 до 1,0 |
от 0,25 до 1,0 |
от 0,075 до 0,9 |
от 0,075 до 0,9 |
7 |
Диаметр монтажной части, мм |
1,0;1,5;2,0;3,0;4,5;6,0 |
2,0;3,0;4,5;6,0;8,0 |
0,5;1,0;1,5;2,0;3,0;4,5;6,0 от 5 до 33,4** |
0,5;1,0;1,5;2,0;3,0;4,5;6,0 более 6** |
8 |
Длина монтажной части, мм |
от 100 до 10000 |
от 100 до 30000 |
от 100 до 5000 |
от 100 до 10000 возможно от 100 до 4000 |
9 |
Показатель тепловой инерции, не более, с |
1,3,8 |
3,8,20 |
1,3,5,8 |
1,3,8 |
10 |
Масса не более, кг |
от 0,2 до 5,5 | |||
11 |
Степень защиты от пыли и воды |
- |
- |
IP66 |
IP66 |
12 |
Материал защитной арматуры |
Нержавеющая жаропрочная сталь | |||
13 |
Средний срок службы |
10 | |||
14 |
Условия работы:
жающей среды, °C
|
от минус 55 до плюс 80 до 85 |
от минус 55 до плюс 80 до 85 |
от минус 40 до плюс 80 до 95 |
от минус 55 до плюс 80 до 100 |
Таблица 2
№ |
Модификация Характеристика |
TS-CNT-TC-01 TS-CNT-TC-02 TS-CNT-TC-03 |
TS-CVO-TC-01 TS-CVO-TC-02 |
TS-INS-TC-01 TS-INS-TC-02 |
1 |
Маркировка взрывозащиты по ГОСТ Р 51330.0 |
0ExiaIICT1, 0ExiaIICT2, 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6 |
0ExiaIICT1, 0ExiaIICT2, 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6 |
0ExiaIICT1, 0ExiaIICT2, 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6 |
2 |
Тип термопары |
E,J,T,K,N,S | ||
3 |
Рабочий диапазон температур, °C* |
от минус 40 до плюс 400; от минус 40 до плюс 900; от минус 40 до плюс 1200 | ||
4 |
Класс по ГОСТ Р8.585-01 |
E,J,T,K,N,S-1,2 | ||
5 |
Пределы допускаемой абсолютной погрешности для термопар, °C |
по ГОСТ Р8.585-2001 | ||
6 |
Диаметр термоэлектродной проволоки, мм |
0,45;0,68; 0,9 | ||
7 |
Диаметр монтажной части, мм |
3,0; 4,5; 6,0 | ||
8 |
Длина монтажной части, мм |
От 200 до 30000 |
9 |
Показатель тепловой инерции, не более, с |
8 |
8 |
8 |
10 |
Масса не более, кг |
От 0,5 до 6,0 | ||
11 |
Степень защиты от пыли |
IP66 |
- |
IP54 |
12 |
Материал арматуры |
Нержавеющая жаропрочная сталь | ||
13 |
Средний срок службы |
10 | ||
14 |
Условия работы:
жающей среды, °C
|
от минус 20 до плюс 80 до 95 |
от минус 20 до плюс 80 до 85 |
от минус 40 до плюс 80 до 85 |
Таблица 3
№ |
Модификация Характеристика |
TS-L513-CTF-01 TS-L514-CTB-01 TS-L515-CTT-01 TS-L516-CTL-01 TS-L517-CTS-01 TS-L516-CTL-02 TS-L517-CTS-01 |
1 |
Маркировка взрывоза щиты по ГОСТ Р 51330.0 |
- |
2 |
Тип термопары |
K,N,E,J,T,S |
3 |
Рабочий диапазон температур, °C* |
от минус 40 до плюс 400; от минус 40 до плюс 900; от минус 40 до плюс 1200 |
4 |
Класс по ГОСТ Р8.585-01 |
E, T, J, K, N, S -1,2 |
5 |
Пределы допускаемой абсолютной погрешности для термопар, °C |
по ГОСТ Р8.585-2001 |
6 |
Диаметр термоэлектродной проволоки, мм |
0,3; 0,45; 0,6 |
7 |
Диаметр монтажной части, мм |
3,0; 4,5; 6,0 |
8 |
Длина монтажной части, мм |
от 200 до 2000 |
от 200 до 30000 |
от 200 до 2000 | ||
9 |
Показатель тепловой инерции, не более, с |
40 |
8 |
40 | ||
10 |
Масса не более, кг |
От 0,5 до 6,0 | ||||
11 |
Степень защиты от пыли |
IP66 |
IP66 |
IP66 |
IP66 |
IP66 |
12 |
Материал арматуры |
Нержавеющая жаропрочная сталь | ||||
13 |
Средний срок службы |
10 | ||||
14 |
Условия работы:
жающей среды, °C
|
от минус 20 до плюс 80 до 85 |
от минус 20 до плюс 80 до 85 |
от минус 40 до плюс 80 до 85 |
от минус 40 до плюс 80 до 85 |
от минус 20 до плюс 80 до 85 |
* - рабочий диапазон температур зависит от типа термопары;
** -размеры приведены для модификации, комплектующейся защитной гильзой
