Номер по Госреестру СИ: 52643-13
52643-13 Преобразователи термоэлектрические
(TS-TC-M04)
Назначение средства измерений:
Преобразователи термоэлектрические модели TS-TC-M04 (далее - термопреобразователи или ТП) предназначены для измерений температуры газообразных сред, не агрессивных к материалу защитной арматуры ТП.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели TS-TC-M04ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
лист № 3 всего листов 3 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г. Сочи).
Изготовитель
фирма Termics S.r.l., Италия Адрес: Castelverde (CR), Via S.Predengo, 29, ItalyЗаявитель
ОАО «ТЭК Мосэнерго», МоскваАдрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а
Тел.: +7(495) 287-78-18
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваПринцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовляются на основе термопарного кабеля и состоят из двух измерительных вставок с одним чувствительным элементом - термопарой (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажными элементами и клеммной головки. Конструкция головок ТП предусматривает возможность встраивания в них измерительных преобразователей утвержденных типов с аналоговым или цифровым выходным сигналом.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены дополнительные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

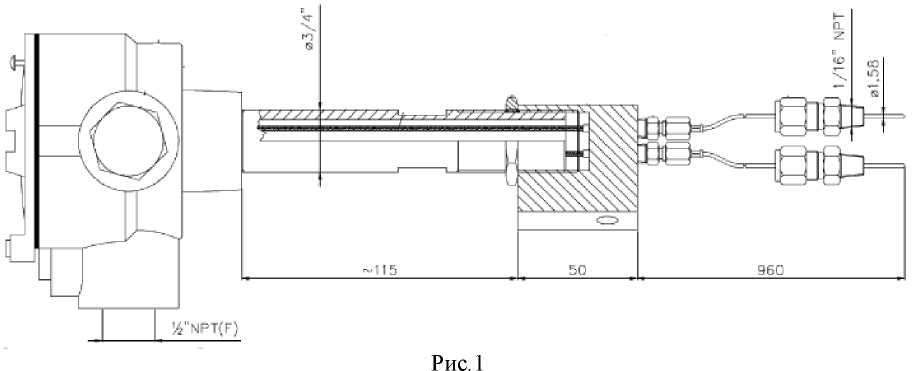

Чертеж общего вида ТП представлен на рисунке 1.
-
- термопреобразователь - 4 шт.;
-
- паспорт - 4 экз.
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице:
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
2 |
от 0 до плюс 333 св. плюс 333 до плюс 1000 |
± 2,5 ± 0,0075Т |
Длина монтажной части ТП, мм:..................................................................................960
Диаметр монтажной части измерительной вставки ТП, мм:............................1,58
Длина монтажной части ТП, мм:..................................................................................960
Диаметр монтажной части измерительной вставки ТП, мм:............................1,58
Электрическое сопротивление изоляции ТП при температуре (плюс 25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:............100 (при 100 В)
Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С: ............................от минус 40 до плюс 85
-
- относительная влажность окружающего воздуха, %.............. д о 98 (при плюс 35 °С)
Средний срок службы, лет, не менее:...........................................................10
