Номер по Госреестру СИ: 64017-16
64017-16 Термопреобразователи сопротивления платиновые
(T/R)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели T/R (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры на всосе и нагнетания воздуха компрессором К-101 на предприятии ООО «Акрил Салават», г. Салават.

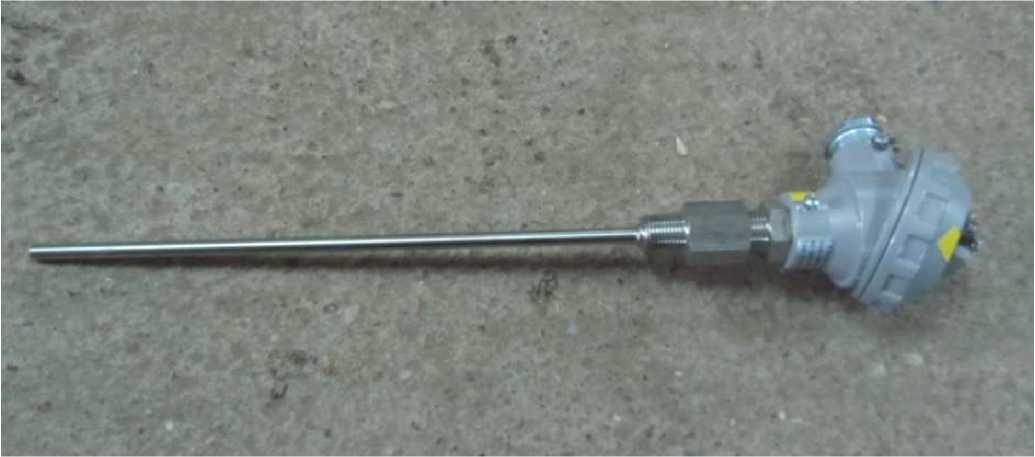

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели T/R
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
-
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);
-
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр 19736-11);
-
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14). Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Termics S.r.l.», ИталияVia S. Predengo, 27/29, 26022 Castelverde - Cremona
Tel/Fax: +39 0372 471488 / +39 0372 471498
E-mail: termics@tecnosite.it, www.termics.it
Заявитель
ЗАО «Научно-Диагностический Центр «Научно-Производственная Фирма «Русская лаборатория» (ЗАО НДЦ НПФ «Русская лаборатория»)
ИНН 7801082551
Адрес: 197101, г. Санкт-Петербург, Большой проспект (П.С.), д. 57/1, офис 2
Тел.: (812) 325-66-24
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом 4-х проводная.
Общий вид термопреобразователя представлен на рисунке 1.
Рисунок1 - Общий вид термопреобразователя сопротивления платинового модели T/R
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от минус 50 до плюс 200 |
Температурный коэффициент ТС а, °С-1 |
0,00385 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом |
100 |
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 |
В |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,3+0,005|ф |
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
Диаметр монтажной части ТС, мм |
8 |
Длина монтажной части ТС, мм, не более:
|
250 300 |
Рабочие условия эксплуатации:
|
от минус 40 до плюс 80 95 |
