Номер по Госреестру СИ: 64016-16
64016-16 Термопреобразователь сопротивления платиновый
(Termics T/R Pt100 Cl.A 4fili)
Назначение средства измерений:
Термопреобразователь сопротивления платиновый модели «Termics T/R Pt100 Cl.A 4fili» (далее по тексту - термопреобразователь или ТС) предназначен для измерения температуры внутри кожуха компрессора К-101 на предприятии ООО «Акрил Салават», г. Салават.
Внешний вид.
Термопреобразователь сопротивления платиновый
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 155264
ID в реестре СИ - 377664
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Termics S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№585 от 2016.05.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователь сопротивления платиновый (Termics T/R Pt100 Cl.A 4fili)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Termics S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44784-10 24.07.2021 |
Преобразователи термоэлектрические с термопарами, TS (преобразователи); E, J, T, K, N, S (термопары) Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
44786-10 24.07.2021 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
44786-10 01.08.2015 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
47597-11 |
Термопреобразователи сопротивления платиновые, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
52643-13 |
Преобразователи термоэлектрические, TS-TC-M04 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
62935-15 |
Термопреобразователь сопротивления платиновый, 310-041-030 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
64016-16 |
Термопреобразователь сопротивления платиновый, Termics T/R Pt100 Cl.A 4fili Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
64017-16 |
Термопреобразователи сопротивления платиновые, T/R Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
81058-21 |
Термопреобразователи сопротивления, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователь сопротивления платиновый (Termics T/R Pt100 Cl.A 4fili)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователь сопротивления платиновый (Termics T/R Pt100 Cl.A 4fili)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователю сопротивления платиновому модели «Termics T/R Pt100 Cl.A 4fili»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр 19736-11);
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Termics S.r.l.», Италия
Via S. Predengo, 27/29, 26022 Castelverde - Cremona Tel/Fax: +39 0372 471488 / +39 0372 471498
E-mail: termics@tecnosite.it, www.termics.it
Заявитель
ЗАО «Научно-Диагностический Центр «Научно-Производственная Фирма «Русская лаборатория» (ЗАО НДЦ НПФ «Русская лаборатория»)
ИНН 7801082551
Адрес: 197101, г. Санкт-Петербург, Большой проспект (П.С.), д. 57/1, офис 2
Тел.: (812) 325-66-24
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ, соединенной с коммутационной коробкой прямоугольной формы, выполненной из пластика. Измерительная вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом 4-х проводная.
Защита от несанкционированного доступа предусмотрена в виде пломбировки винта крепления верхней крышки термопреобразователя.
Общий вид термопреобразователя с указанием места пломбировки представлен на рисунке 1.
Место пломбировки

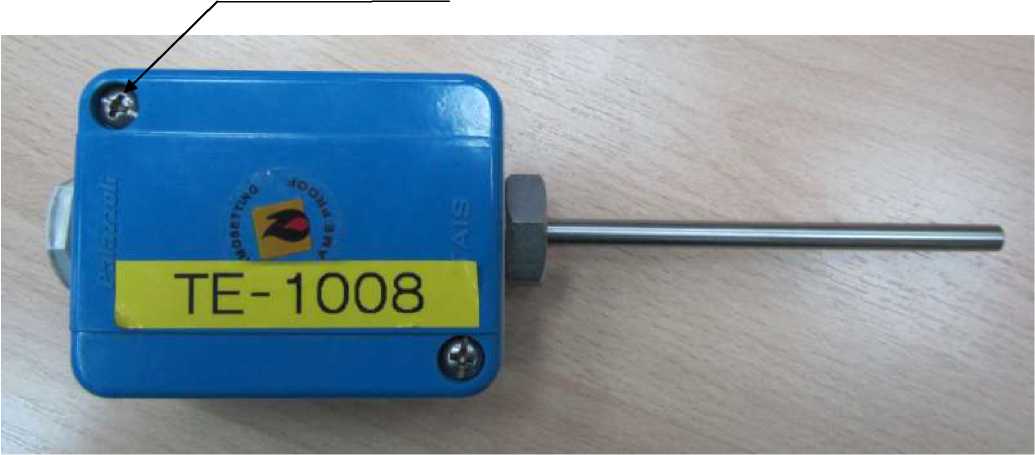

Рисунок 1 - Общий вид термопреобразователя сопротивления платинового модели «Termics T/R Pt100 Cl.A 4fili» с указанием места пломбировки
Термопреобразователь сопротивления платиновый модели
«Termics T/R Pt100 Cl.A 4fili» 1 шт.
Паспорт 1 экз.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до плюс 150 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 |
А |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,15+0,002|ф |
|
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
|
Диаметр монтажной части ТС, мм |
6 |
|
Длина монтажной части ТС, мм |
100 |
|
Рабочие условия эксплуатации:
|
от минус 40 до плюс 80 95 |
