Номер по Госреестру СИ: 81058-21
81058-21 Термопреобразователи сопротивления
(TS-RTD-R01)
Назначение средства измерений:
Термопреобразователи сопротивления TS-RTD-R01 (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.

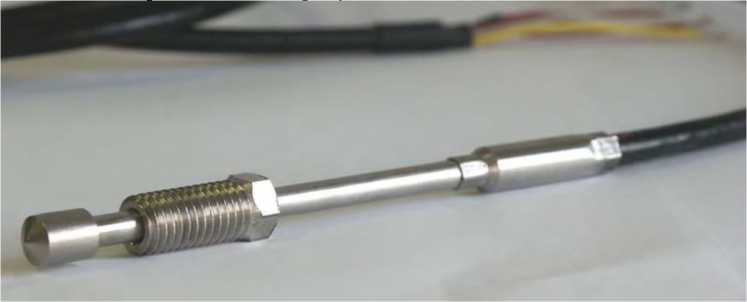

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления TS-RTD-R01ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним тонкопленочным платиновым чувствительным преобразователем и удлинителя.
ТС имеют трехпроводную схему соединения внутренних проводов с чувствительным элементом.
Общий вид ТС представлен на рисунке 1.

Рисунок 1 - Общий вид ТС
Пломбирование ТС не предусмотрено.
Таблица 3 - Комплектность ТС
Наименование |
Обозначение |
Количество |
Термопреобразователь сопротивления, заводской № 3500002184, 3500002185, 3500002186, 3500002187, 3500002188 |
TS-RTD-R01 |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики ТС
Наименование характеристики |
Значение |
Тип номинальной статической характеристики |
Pt 100 (а = 0,00385 °С-1) |
Диапазон измерений температуры, °С |
от -50 до +450 |
Пределы допускаемого отклонения от номинальной статической характеристики, °С |
±(0,3+0,005-|t|), класс допуска В |
Примечание - Принято следующее обозначение - t - значение измеряемой температуры, °С. |
Таблица 2 - Основные технические характеристики ТС
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции при температуре от 15 до 35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении постоянного тока 100 В), МОм, не менее |
100 |
Электрическое сопротивление изоляции при температуре 450 °С (при напряжении постоянного тока от 10 до 50 В), МОм, не менее |
2 |
Минимальная глубина погружения, мм |
60 |
Габаритные размеры, мм, не более:
измерительной вставки |
200 9 |
Масса, кг, не более |
2 |
Условия эксплуатации:
|
от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
