Номер по Госреестру СИ: 62935-15
62935-15 Термопреобразователь сопротивления платиновый
(310-041-030)
Назначение средства измерений:
Термопреобразователь сопротивления платиновый 310-041-030 (далее по тексту -термопреобразователь или ТС) предназначен для измерения температуры при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии ООО «Праксайр Самара».

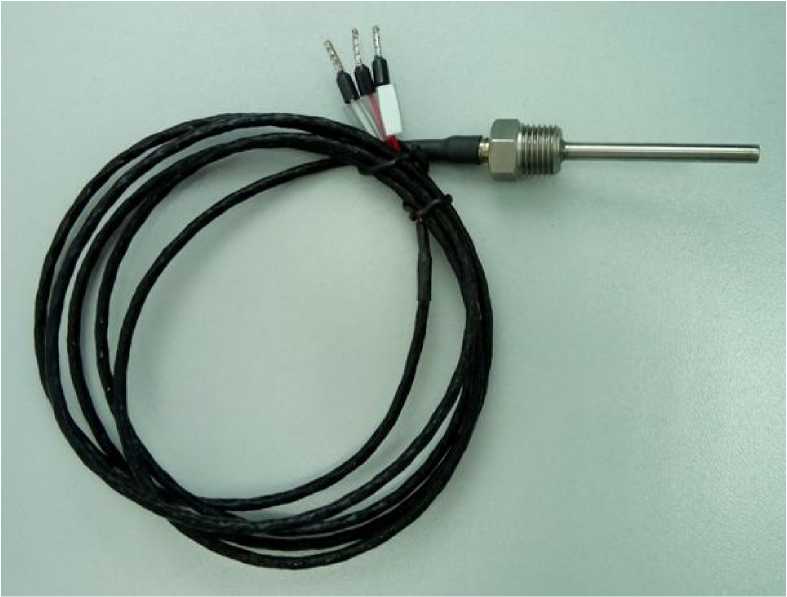

Внешний вид.
Термопреобразователь сопротивления платиновый
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 154099
ID в реестре СИ - 376499
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 310-041-030,
Производитель
Изготовитель - Фирма "Termics S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1660 от 2015.12.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователь сопротивления платиновый (310-041-030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Termics S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44784-10 24.07.2021 |
Преобразователи термоэлектрические с термопарами, TS (преобразователи); E, J, T, K, N, S (термопары) Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
44786-10 24.07.2021 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
44786-10 01.08.2015 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
47597-11 |
Термопреобразователи сопротивления платиновые, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
52643-13 |
Преобразователи термоэлектрические, TS-TC-M04 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
62935-15 |
Термопреобразователь сопротивления платиновый, 310-041-030 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
64016-16 |
Термопреобразователь сопротивления платиновый, Termics T/R Pt100 Cl.A 4fili Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
64017-16 |
Термопреобразователи сопротивления платиновые, T/R Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
81058-21 |
Термопреобразователи сопротивления, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователь сопротивления платиновый (310-041-030)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Термопреобразователь сопротивления платиновый (310-041-030)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый 310-041-030.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому 310-041-030
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
Техническая документация «Termics S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50...+199,99 °С), ±0,2 °С (в остальном диапазоне) (Госреестр № 45379-10);
-
- термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С (Госреестр № 33744-07);
-
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом (Госреестр № 19736-11);
-
- мегаомметр М4100/3, рабочее напряжение до 500 В.
Изготовитель
«Termics S.r.l.», Италия
Via S. Predengo 29, Loc. Costa S. Abramo 26022, Castelverde - Cremona, Italy
Tel./Fax: +39 0372 471 488 / +39 0372 471 498
E-mail: termics@tecnosite.it Web-сайт: www.termics.it
Заявитель
Общество с ограниченной ответственностью «Праксайр Самара» (ООО «Праксайр Самара»)
ИНН 6382063152
Адрес: 445143, Самарская область, Ставропольский р-н, с. Подстепки,
ул. Производственная, д. 8
Тел./факс: +7 (495) 788 34 50 / + 7 (495) 788 34 51
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ, помещенным в защитный чехол из нержавеющей стали, с удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Монтаж ТС осуществляется при помощи неподвижного штуцера «%” BSTP male».
Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Внешний вид термопреобразователя представлен на рисунке 1.
Рисунок 1 - Внешний вид термопреобразователя сопротивления платинового 310-041-030
Термопреобразователь сопротивления платиновый 310-041-030 1 шт.
Паспорт 1 экз.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур, °С |
от минус 50 до плюс 160 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,3+0,005|ф |
|
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
|
Диаметр монтажной части ТС, мм |
4,5 |
|
Длина монтажной части ТС, мм |
55 |
|
Длина присоединительных проводов ТС, мм |
1600 |
|
Масса, кг, не более: |
0,1 |
|
Рабочие условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не более |
от минус 40 до плюс 100 80 |
