Номер по Госреестру СИ: 47597-11
47597-11 Термопреобразователи сопротивления платиновые
(TS-RTD-R01)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели TS-RTD-R01 (далее по тексту - термометры или ТС) предназначены для измерений и контроля температуры подшипников трехфазных асинхронных электродвигателей типа AMB 560 пр-ва фирмы ABB S.p.A. (Италия), находящихся в составе компрессорных установок для сжатого газа в блочном исполнении пр-ва фирмы CAMERON Compression Systems (США), установленных на Невинномысской ГРЭС.

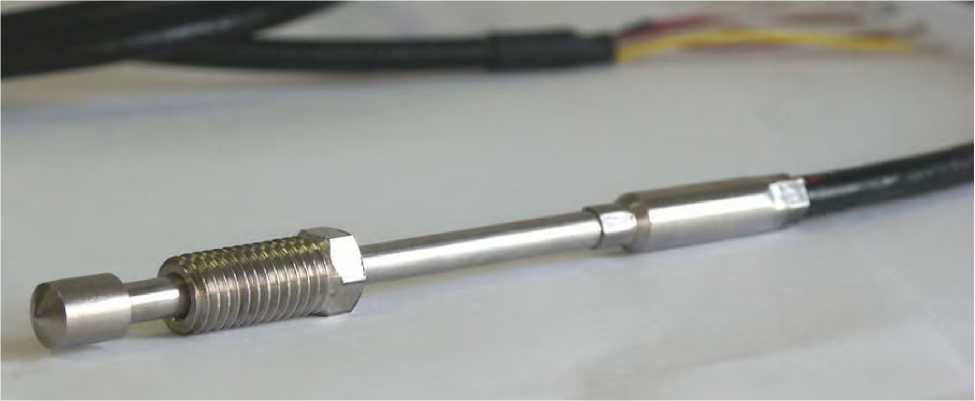

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 136488
ID в реестре СИ - 358888
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ТШП-0,66, сву-15, Нет модификации, Нет, Метер, TS-RTD-R01,
Производитель
Изготовитель - Фирма "Termics S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 173
Выдано извещений - 0
Кол-во периодических поверок - 160
Кол-во средств измерений - 142
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1969 дн.
Приказы РСТ, где упоминается данный тип СИ
№578 от 2020.03.18 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ (АИИС КУЭ) филиала "Кольский" ОАО "ТГК-1" каскад Туломских ГЭС
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (TS-RTD-R01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Termics S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44784-10 24.07.2021 |
Преобразователи термоэлектрические с термопарами, TS (преобразователи); E, J, T, K, N, S (термопары) Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
44786-10 24.07.2021 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
44786-10 01.08.2015 |
Термопреобразователи сопротивления, TS Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
47597-11 |
Термопреобразователи сопротивления платиновые, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
52643-13 |
Преобразователи термоэлектрические, TS-TC-M04 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
62935-15 |
Термопреобразователь сопротивления платиновый, 310-041-030 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
64016-16 |
Термопреобразователь сопротивления платиновый, Termics T/R Pt100 Cl.A 4fili Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
64017-16 |
Термопреобразователи сопротивления платиновые, T/R Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
81058-21 |
Термопреобразователи сопротивления, TS-RTD-R01 Фирма "Termics S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Термопреобразователи сопротивления платиновые (TS-RTD-R01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МС-ГИДРО" (RA.RU.312312) | 9 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО «АНВИР» (RA.RU.312927) | 119 | 0 | 119 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ВОДОКАНАЛ" (RA.RU.312137) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК" (РОСС RU.0001.310037) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СЦМ" (RA.RU.311870) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Термопреобразователи сопротивления платиновые (TS-RTD-R01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термометрам сопротивления платиновым модели TS-RTD-R01
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
лист № 3 всего листов 3 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
фирма «ABB S.p.A.», ИталияАдрес: Viale delle Industrie 18 Vittuone (MI)
Тел./факс: +39 02 90347345 / +39 02 90347448
www.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Принцип действия ТС основан на зависимости сопротивления платиновых тонкопленочных термочувствительных элементов сопротивления (ЧЭ) от температуры.
ТС представляют собой измерительную вставку кабельного типа, конструктивно выполненную в виде цилиндрического корпуса из нержавеющей стали с присоединенным кабелем с удлинительными проводами в тефлоновой оболочке. Внутрь корпуса помещены два ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Конструкция корпуса позволяет помещать и фиксировать ТС в специальном канале двигателя при помощи резьбового соединения (М10)
ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.
ТС имеют вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты 1ExdIICT2 по ГОСТ Р 51330.1-99.
Фото 1 - Общий вид Термопреобразователи сопротивления платиновые модели
TS-RTD-R01
Термопреобразователь сопротивления - 12 шт.;
Паспорт (на русском языке) - 12 экз.
Диапазон измеряемых температур, °С: ............................от минус 20 до плюс 280
Температурный коэффициент ТС a, оС-1:...............................................0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:.......................................Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:.............................100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C:.....................................................................................±(0,15 + 0,002|t|),
где t - значение измеряемой температуры
Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм:
Диаметр монтажной части ТС, мм:
Длина корпуса ТС, мм:......................................................................170-260
Длина кабеля с удлинительными проводами, мм: .................................2000-3000
