Номер по Госреестру СИ: 37323-13
37323-13 Тестеры оптические с измерителями мощности и источниками оптического излучения
(560XL (измерители), 570XL и 580XL (источники))
Назначение средства измерений:
Тестеры оптические с измерителями мощности 560XL и источниками оптического излучения 570XL и 580XL (далее по тексту - тестеры) предназначены для измерения средней мощности оптического излучения и определения затухания в одно- и многомодовых волоконных оптических кабелях, компонентах и линиях передачи.
Внешний вид.
Тестеры оптические с измерителями мощности и источниками оптического излучения
Рисунок № 1
Внешний вид.
Тестеры оптические с измерителями мощности и источниками оптического излучения
Рисунок № 2
Внешний вид.
Тестеры оптические с измерителями мощности и источниками оптического излучения
Рисунок № 3
Внешний вид.
Тестеры оптические с измерителями мощности и источниками оптического излучения
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.03.2018
Номер записи - 124452
ID в реестре СИ - 346852
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тестер оптический с измерителем мощности 560XL, Нет модификации, нет данных, 580XL (источник оптического излучения), 580XL, 570XL и 580XL (источники), 570XL (источник оптического излучения), 570XL, 560XL (измеритель), 560XL (измеритель мощности), 560XL (измерители), 570XL и 580XL (источники), 560XL (измерители), 560XL,
Производитель
Изготовитель - Фирма "Greenlee Textron Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 206
Выдано извещений - 5
Кол-во периодических поверок - 99
Кол-во средств измерений - 66
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1199 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Тестеры оптические с измерителями мощности и источниками оптического излучения (560XL (измерители), 570XL и 580XL (источники))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Greenlee Textron Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34995-13 06.05.2018 |
Мегаомметры цифровые, 5880, 5882 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35059-13 21.02.2023 |
Мультиметры цифровые, DM, PDMM, DML Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
35077-13 06.05.2018 |
Тестеры электрические, GT-220, GT-540 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35189-13 12.03.2018 |
Мегаомметры, 5990 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35240-13 12.03.2018 |
Клещи электроизмерительные, CM, CMI, CMT Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37323-13 15.03.2018 |
Тестеры оптические с измерителями мощности и источниками оптического излучения, 560XL (измерители), 570XL и 580XL (источники) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52206-12 26.12.2017 |
Приборы кабельные, Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52990-13 15.03.2018 |
Тестеры оптические, 525N Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52991-13 15.03.2018 |
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности, DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60387-15 14.04.2020 |
Пирометры, TG-2000, TG-1000 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67607-17 30.05.2022 |
Клещи электроизмерительные, CM, CMH, CMI Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Тестеры оптические с измерителями мощности и источниками оптического излучения (560XL (измерители), 570XL и 580XL (источники))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 27 | 0 | 16 | 1 | 15 | 0 | 15 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 3 | 10 | 0 | 15 | 3 | 10 | ||
| ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 0 | 19 | 0 | 9 | 0 | 9 | ||
| Ростовский филиал ОАО "Ростелеком" (1642) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 9 | 0 | 3 | 3 | 3 | 0 | 3 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 7 | 1 | 7 | 0 | 7 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 0 | 7 | 0 | 4 | 0 | 4 |
Стоимость поверки Тестеры оптические с измерителями мощности и источниками оптического излучения (560XL (измерители), 570XL и 580XL (источники))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7814 | 9739 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9769 | 9739 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4450 | 9739 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 9739 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
6606 | 9739 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, управляющее переключением режимов работы приборов тестера, что не влияет на метрологические характеристики.
Идентификационные данные ПО изготовителем не декларируются.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов тестера, включая процессор, исключен конструкцией аппаратной части. Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "А" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону тестера в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений "Тестеры оптические. Измеритель мощности 560XL. Источники оптического излучения 570XL, 580XL. Руководство по эксплуатации" на русском языке.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим с измерителями мощности 560XL и источниками оптического излучения 570XL и 580XL
Техническая документация фирмы-изготовителя Greenlee Textron Inc., США .
Поверка
Поверка осуществляется в соответствии с ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».Основные средства поверки: тестер оптический ОТ-3-1: источник: 650, 850, 1310, 1490, 1550, 1625 нм, (0 - 10) дБм, нестабильность за 15 мин. (0,005 - 0,1) дБ, встроенный аттенюатор до 70 дБ; измеритель: длины волн калибровки 853, 1310, 1490, 1547, 1625 нм; от +10 до -80 дБм, ±3 %
Изготовитель
Greenlee Textron Inc., США Адрес: 4455 Boeing Drive, Rockford, IL 61109-2988 USA Тел.: +1-815-397-7070Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8 Тел. (495)368-97-70; факс (495)674-00-67E-mail: metrolog@zniis.ru
Тестеры состоят из следующих приборов: измерителя оптической мощности 560XL и источников оптического излучения 570XL и 580XL.
Измеритель мощности 560XL обеспечивает измерение средней мощности оптического излучения, определение затухания оптических сигналов на четырех длинах волн (850, 1300, 1310 и 1550 нм) путем преобразования оптического сигнала в электрический с помощью фотодиода InGaAs с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.
Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на светодиодных (570XL) и лазерных (580XL) элементах. Источники выполняются на одну или две длины волны: 850 и/или 1300 нм (570XL) и 1310 и/или 1550 нм (580XL).
Каждый из приборов тестера выполнен в малогабаритном пластмассовом корпусе в прорезиненном чехле. Тестеры снабжаются оптическими адаптерами (FC, SC, ST и др.) для подключения к различным измеряемым объектам.

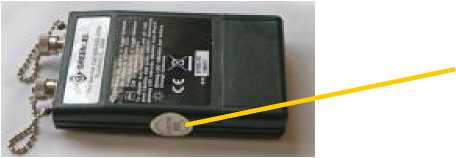

Общий вид приборов тестера и схема защиты от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
Рисунок 1
Пломба (фирменная наклейка)
Рисунок 2
В комплект поставки входят: выбранные приборы тестера: 560XL и/или 570XL и/или 580XL, оптические адаптеры (согласно заказу), 2 щелочные батареи АА, руководство по эксплуатации на русском языке.
Лист № 3 всего листов 3
|
Характеристика |
Значение | ||||
|
Измеритель оптической мощности 560XL | |||||
|
Длины волн калибровки, нм |
850, 1300, 1310, 1550 | ||||
|
Диапазон измеряемых мощностей, дБм |
+3 - минус 60 | ||||
|
Пределы допускаемого значения основной относительной погрешности измерений уровней средней мощности оптического излучения на длинах волн калибровки, дБ |
±0,5 | ||||
|
Пределы допускаемого значения погрешности измерений относительных уровней мощности оптического излучения, дБ, в диапазонах измеряемых уровней, |
±0,5 | ||||
|
Источник оптического излучения |
570XL |
580XL | |||
|
Длина волны оптического излучения, нм
|
850 840 - 880 |
1300 1270 - 1345 |
1310 1280 - 1340 |
1550 1520 - 1580 | |
|
Ширина спектра (на уровне 0,5), нм, не более |
55 |
150 |
5 | ||
|
Уровень мощности оптического излучения на выходе источников (на волокне 62,5/125 мкм), при непрерывном излучении, дБм, не менее |
-13 |
-20 |
-7 |
-7 | |
|
Нестабильность уровня мощности оптического излучения на выходе источников за 1 час в нормальных условиях, дБ |
±0,05 |
±0,05 | |||
|
Общие характеристики |
560XL |
570XL | 580XL | |||
|
Условия эксплуатации:
|
- 15 - плюс 55 0 - 95 | ||||
|
Габаритные размеры, мм, не более |
72x142x35 | ||||
|
Масса, г, не более |
250 |
241 | 227 | |||
Питание приборов тестера: от автономных источников постоянного тока - 2 щелочных батареи АА напряжением 1,5 В.
