Номер по Госреестру СИ: 52990-13
52990-13 Тестеры оптические
(525N)
Назначение средства измерений:
Тестеры оптические серии 525N (далее по тексту - тестеры) предназначены для измерения средней мощности оптического излучения и определения затухания в одно- и многомодовых волоконных оптических кабелях, компонентах и линиях передачи.

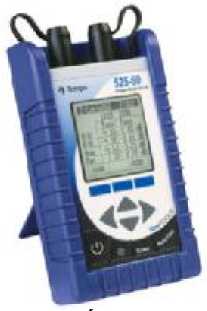

Внешний вид.
Тестеры оптические
Рисунок № 1

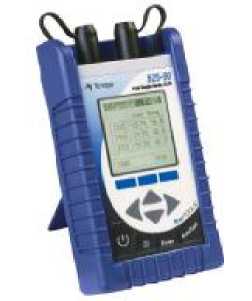

Внешний вид.
Тестеры оптические
Рисунок № 2

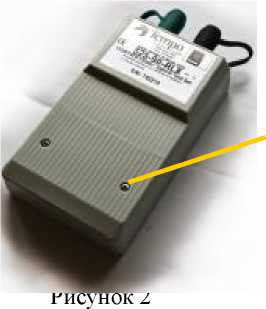

Внешний вид.
Тестеры оптические
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.03.2018
Номер записи - 142862
ID в реестре СИ - 365262
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
525N-60, 525N, 525-90 RLX, 525-90,
Производитель
Изготовитель - Фирма "Greenlee Textron Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 7
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№3377 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Акустика" (ТК 358)
№481 от 2025.03.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Тестеры оптические (525N)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52990-13 Тестеры оптические (525N) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
78792-20 Тестеры оптические (серии ТОПАЗ-7000) Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34995-13 06.05.2018 |
Мегаомметры цифровые, 5880, 5882 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35059-13 21.02.2023 |
Мультиметры цифровые, DM, PDMM, DML Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
35077-13 06.05.2018 |
Тестеры электрические, GT-220, GT-540 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35189-13 12.03.2018 |
Мегаомметры, 5990 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
35240-13 12.03.2018 |
Клещи электроизмерительные, CM, CMI, CMT Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37323-13 15.03.2018 |
Тестеры оптические с измерителями мощности и источниками оптического излучения, 560XL (измерители), 570XL и 580XL (источники) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52206-12 26.12.2017 |
Приборы кабельные, Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52990-13 15.03.2018 |
Тестеры оптические, 525N Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52991-13 15.03.2018 |
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности, DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители) Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60387-15 14.04.2020 |
Пирометры, TG-2000, TG-1000 Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67607-17 30.05.2022 |
Клещи электроизмерительные, CM, CMH, CMI Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Тестеры оптические (серии ТОПАЗ-7000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 11 | 0 | 11 | 0 | 7 | 0 | 7 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Тестеры оптические (серии ТОПАЗ-7000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
13500 | 13500 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, управляющее переключением режимов работы тестера, что не влияет на метрологические характеристики.
Идентификационные данные ПО изготовителем не декларируются.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям тестера, включая процессор, исключен конструкцией аппаратной части. Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону тестеров в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений"525-30, 525-60, 525-90 Тестеры оптические. Руководство по эксплуатации" на русском языке.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерамТехническая документация фирмы-изготовителя Greenlee Textron Inc., США.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийизмерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
тестер оптический ОТ-3-1: источник: 650, 850, 1310, 1490, 1550, 1625 нм, (0 - 10) дБм, нестабильность за 15 мин. (0,005 - 0,1) дБ, встроенный аттенюатор до 70 дБ; измеритель: длины волн калибровки 853, 1310, 1490, 1547, 1625 нм; от +10 до -80 дБм, ±3 %
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИСАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Тестеры состоят из измерителя оптической мощности и источника оптического излучения, размещенных в одном малогабаритном пластмассовом корпусе в прорезиненном чехле. Все модели тестеров (525-30, 525-60, 525-90) идентичны по конструкции и внешнему виду, но отличаются длиной волны оптического сигнала. Тестеры имеют универсальный интерфейс UCI на выходе источника и интерфейс SOC на входе измерителя и, в зависимости от заказа, снабжаются оптическими адаптерами (FC, SC, ST и др.) для подключения к различным измеряемым объектам.
Источник оптического излучения обеспечивает получение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основан на лазерных (525-60, 525-90) или светодиодных (525-30) элементах.
Измеритель оптической мощности обеспечивает измерение средней мощности оптического излучения, определение затухания оптических сигналов. Принцип действия измерителя основан на преобразовании оптического сигнала в электрический с помощью фотодетектора InGaAs и последующем преобразовании в цифровую форму.
Общий вид тестеров 525-60 и 525-90 и схема защиты от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
Место для установки этикетки с фирменным знаком для пломбирования
В комплект поставки входят : тестер выбранной модели : 525-30, 525-60 или 525-90, оптические адаптеры (согласно заказу), руководство по эксплуатации на русском языке.
|
Характеристика |
Значение | ||||
|
Измеритель оптической мощности |
525-30 |
525-60 |
525-90 | ||
|
Диапазон длин волн, нм |
800 - 1700 | ||||
|
Длины волн калибровки, нм |
850, 980, 1300, 1310, 1550, 1480, 1625 | ||||
|
Диапазон измеряемых мощностей, дБм |
+10 - минус 65 | ||||
|
Пределы допускаемого значения основной относительной погрешности измерений уровней средней мощности оптического излучения на длине волны 1310 нм, дБ |
±0,5 | ||||
|
Пределы допускаемого значения погрешности измерений относительных уровней мощности оптического излучения на длине волны 1310 нм, дБ |
±0,22 | ||||
|
Источник оптического излучения |
525-30 |
525-60 |
525-90 | ||
|
Длина волны оптического излучения, нм | |||||
|
- номинальное значение |
850; 1300 |
1310, 1550 |
1310 |
1490 |
1550 |
|
- допустимые пределы |
820 - 880; |
1280 - 1340; |
1280- |
1460- |
1520- |
|
1270 - 1320 |
1520 - 1580 |
1340 |
1520 |
1580 | |
|
Ширина спектра (на уровне 0,5), нм, не более |
170 |
5 | |||
|
Уровень мощности оптического излучения на вы- | |||||
|
ходе источников при (23±3) °С, дБм, не менее |
-22 |
-10 |
-10 | ||
|
Нестабильность уровня мощности оптического излучения на выходе источников за 1 час в нормальных условиях, дБ |
±0,05 | ||||
|
Общие характеристики | |||||
|
Условия эксплуатации: - температура окружающей среды, °С |
0 - 50 | ||||
|
- относительная влажность воздуха, % |
до 95 | ||||
|
Габаритные размеры, мм, не более |
193x109x58 | ||||
|
Масса, кг, не более |
1 | ||||
Питание тестера: от встроенной никель-металлической гидридной NiMN аккумуля-
торной батареи или 4 щелочных батарей АА.
