Сведения о средстве измерений: 35189-13 Мегаомметры

Номер по Госреестру СИ: 35189-13
35189-13 Мегаомметры
(5990)

Назначение средства измерений:
Мегаомметры 5990 (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления изоляции, напряжения постоянного и переменного тока.

сертификация программного обеспечения
Внешний вид. Мегаомметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мегаомметры
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 12.03.2018
Номер записи - 121835
ID в реестре СИ - 344235
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, 5990,

Производитель

Изготовитель - Фирма "Greenlee Textron Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Мегаомметры (5990)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Greenlee Textron Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
34995-13
06.05.2018
Мегаомметры цифровые, 5880, 5882
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
35059-13
21.02.2023
Мультиметры цифровые, DM, PDMM, DML
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
35077-13
06.05.2018
Тестеры электрические, GT-220, GT-540
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
35189-13
12.03.2018
Мегаомметры, 5990
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
35240-13
12.03.2018
Клещи электроизмерительные, CM, CMI, CMT
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
37323-13
15.03.2018
Тестеры оптические с измерителями мощности и источниками оптического излучения, 560XL (измерители), 570XL и 580XL (источники)
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
52206-12
26.12.2017
Приборы кабельные, Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
52990-13
15.03.2018
Тестеры оптические, 525N
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
52991-13
15.03.2018
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности, DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители)
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
60387-15
14.04.2020
Пирометры, TG-2000, TG-1000
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67607-17
30.05.2022
Клещи электроизмерительные, CM, CMH, CMI
Фирма "Greenlee Textron Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Мегаомметры (5990)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Ростест-Москва»
(RA.RU.311320)
РСТ
  • 5990
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • 5990
  • 3 0 3 0 2 0 2
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • 1 0 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • 5990
  • 1 0 1 0 1 0 1

    Стоимость поверки Мегаомметры (5990)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    2550 2550

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на лицевую панель мегаомметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью мегаомметров 5990 указаны в документе «Мегаомметры 5990. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к мегаомметрам 5990

    1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

    2 Техническая документация фирмы -изготовителя .

    Поверка

    Поверка

    Поверка мегаомметров 5990 осуществляется по ГОСТ 8.409-81 «Омметры. Методы и средства поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».

    Перечень основных средств, применяемых при поверке:

    • - калибратор электрического сопротивления КС-100К5Т

    диапазон воспроизведения электрического сопротивления: 100 кОм - 5 ТОм; предел допускаемой абсолютной погрешности воспроизведения (DR): ± (0,015^R);

    • - калибратор универсальный FLUKE 5520A

    диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)^U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)^U;


    Изготовитель


    Фирма «Greenlee Textron Inc.», США 4455 Boeing Drive, Rockford, IL 61109-2988 USA http://www.greenlee.com

    Заявитель


    ООО «Клауке РУС»
    Адрес: 125009, г. Москва, ул. Тверская, д.16, стр.1, оф.901Б
    Тел.: +7 (495) 935-89-71; факс: +7 (495) 935-89-62

    Испытательный центр


    ГЦИ СИ ФБУ «Ростест-Москва» 117418, г. Москва, Нахимовский проспект, д.31
    Тел. (495) 544-00-00; http://www.rostest.ru

    Мегаомметры 5990 представляют собой аналоговые переносные электроизмерительные приборы со стрелочным указателем магнитоэлектрической системы и логарифмической шкалой, конструктивно выполненные в специальном пластмассовом защитном корпусе.

    На лицевой панели мегаомметров расположены: аналоговый дисплей, поворотный переключатель, предназначенный для выбора уровня испытательного напряжения, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи, кнопка для подачи испытательного напряжения, отсек для установки элементов питания, закрытый съемной крышкой.

    Принцип работы мегаомметров при измерении сопротивления основан на измерении тока, протекающего через сопротивление объекта после подачи на него испытательного напряжения. Принцип действия при измерении напряжения постоянного и переменного тока основан на взаимодействии магнитного потока постоянного магнита и поля контура с током.

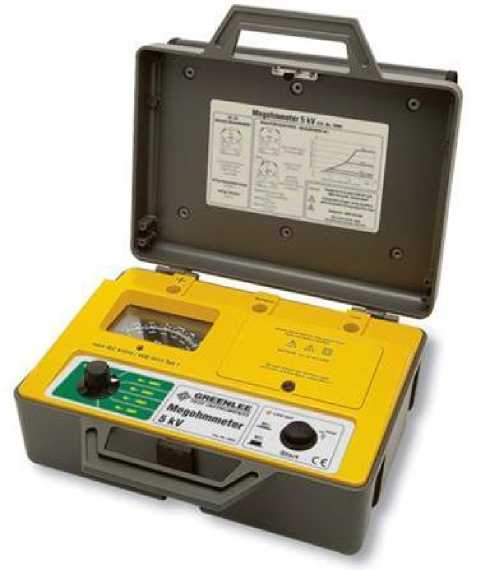

    Фотография общего вида мегаомметров представлена на рисунке 1.

    Внешний вид. Мегаомметры (5990), http://oei-analitika.ru

    Рисунок 1 - Фотография общего вида мегаомметров 5990


    Комплект поставки мегаомметров 5990 представлен в таблице 2.

    Таблица 2

    Наименование

    Количество

    Мегаомметр

    1

    Измерительные провода

    2

    Элемент питания 1,5 В

    4

    Сумка для переноски

    1

    Руководство по эксплуатации

    1


    Основные метрологические и технические характеристики мегаомметров 5990 представлены в таблице 1.

    Таблица 1

    Наименование характеристики

    Значение

    Диапазон измерения электрического сопротивления изоляции (Ri)

    от 500 кОм до 500 ГОм

    Предел допускаемой абсолютной погрешности измерения электрического сопротивления изоляции (отклонение стрелки по шкале), мм

    ± 2

    Диапазон измерения напряжения постоянного и переменного тока (U), В

    от 0 до 600

    Предел допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока, %

    ± 2

    Питание

    4 элемента питания 1,5 В типа D (NEDA 13A или IEC LR20)

    Г абаритные размеры (длина х ширина х высота), мм

    350 х 255 х 135

    Масса, кг, не более

    3,8

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность, %, не более

    от 0 до плюс 40

    85

    Примечание - при измерении электрического сопротивления изоляции испытательное напряжение 500, 1000, 2500 или 5000 В постоянного тока.
